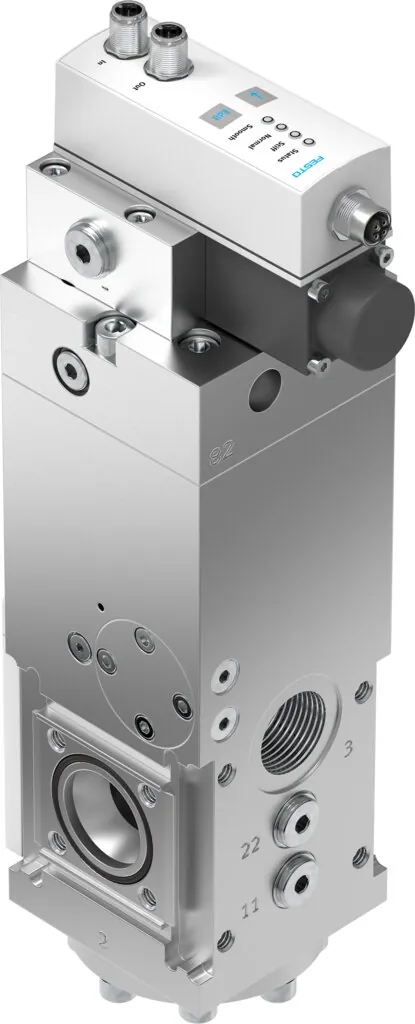

FestoЭлектрический регулятор давления

PREL-90-HP3-A4-A-40CFX-S2-3

GTIN 4052568290894 Оригинал Festo

Электрический регулятор давления Festo PREL-90-HP3-A4-A-40CFX-S2-3: 90; 24; 0,6 … 40 бар; 0 — 10 В.

Размер
90
DN
24
Диапазон давления управления
0,6 … 40 бар
Диапазон сигнала, аналоговый вход
0 — 10 В
Серия
L
Масса
6,10 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон давления управления

Обозначение

Что означает PREL-90-HP3-A4-A-40CFX-S2-3

  1. PRELСерия

    Электрический регулятор давления

  2. 90Типоразмер

    90 мм

  3. HP3Область давлений

    До 50 бар

  4. A4Вход задания

    4 … 20 мА

  5. AЭлектрический выход 1

    4 … 20 мА

  6. 40CFXДиапазон регулирования давления и тип регулятора и сброс давления регулятора и управляющий элемент

    До 40 бар; с пилотным управлением; встроенная функция обратного потока со сбросом вторичного давления; пропорциональный клапан

  7. S2Общая точность

    2%

  8. 3Вариант

    Вариант 3

Характеристики

Технические данные PREL-90-HP3-A4-A-40CFX-S2-3

Основные

Размер
90
Номинальный внутренний диаметр DN
24
Серия
L
Положение при сборке
Вертикальный
Тип управления
Электрический
Тип конструкции
Регулятор давления с электрической настройкой
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом
Диапазон давления управления
0,6 … 40 бар
Номинальное рабочее напряжение DC
24 В
Диапазон сигнала, аналоговый выход
4 — 20 мА
Диапазон сигнала, аналоговый вход
0 — 10 В
Значения УСТАВКА/РЕАЛЬНО
Current type 4 — 20 мА
Авторизация
Сертификат типовых испытаний SE
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Электрическое подключение, вход
Разъём, M12, 5-пиновый, A-закодирован
Электрическое соединение ВЫХОД
Разъём, M12, 5-пиновый, A-закодирован
Тип крепления
На блоке подготовки воздуха; с принадлежностями
Пневматическое подключение, канал 1
G1
Пневматическое присоединение, 11
G1/4
Пневматическое подключение, канал 2
G1
Пневматический канал 22
G1/4
Пневматическое подключение, канал 3
G1
Пневматический канал 82
G3/8

Условия работы

Рабочее давление
0 … 50 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−10 … 60 °C
Температура среды
5 … 50 °C
Температура окружающей среды
5 … 50 °C

Масса

Вес продукта
6100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал нижней крышки
Анодированный алюминий
Материал пружины
Пружинная сталь
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к PREL-90-HP3-A4-A-40CFX-S2-3

По разделу «Принадлежности» каталога Festo — для размера 90.

Плиты и коллекторы5
Манометры2
Электрические модули1

Документы

Документация

PDFТаблица данных PREL-90-HP3-A4-A-40CFX-S2-3PDF · Festo · на русскомPDFКаталог Festo PRELPDF · на английском · Festo, 2026PRELВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

PREL-90-HP3-A4-A-40CFX-S2-3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у PREL-90-HP3-A4-A-40CFX-S2-3?

Электрический регулятор давления Festo PREL-90-HP3-A4-A-40CFX-S2-3, артикул 1709133: размер — 90; DN — 24; диапазон давления управления — 0,6 … 40 бар; диапазон сигнала, аналоговый вход — 0 — 10 В; серия — L; масса — 6,10 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает PREL-90-HP3-A4-A-40CFX-S2-3?

По таблице данных Festo: рабочее давление — 0 … 50 бар; температура окружающей среды — 5 … 50 °C; температура среды — 5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

03Из каких материалов изготовлен PREL-90-HP3-A4-A-40CFX-S2-3?

Материал нижней крышки — анодированный алюминий; материал пружины — пружинная сталь; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение PREL-90-HP3-A4-A-40CFX-S2-3?

PREL — электрический регулятор давления; 90 — типоразмер: 90 мм; HP3 — область давлений: до 50 бар; A4 — вход задания: 4 … 20 мА; A — электрический выход 1: 4 … 20 мА; 40CFX — диапазон регулирования давления и тип регулятора и сброс давления регулятора и управляющий элемент: до 40 бар, с пилотным управлением, встроенная функция обратного потока со сбросом вторичного давления, пропорциональный клапан; S2 — общая точность: 2%; 3 — вариант: вариант 3.

05Какие исполнения есть в серии PREL, кроме PREL-90-HP3-A4-A-40CFX-S2-3?

В серии «Электрический регулятор давления PREL» — 14 позиций. У PREL-90-HP3-A4-A-40CFX-S2-3: диапазон давления управления — 0,6 … 40 бар. Другие варианты (диапазон давления управления: 0,5 … 20 бар; 2 … 40 бар) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к PREL-90-HP3-A4-A-40CFX-S2-3?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (5), манометры (2), электрические модули (1). Например: PAML-CP-90-HP3-G1, PAGL-HP3-63-60-G14, PAML-MK-90-HP3. Подобраны по каталогу Festo для этого размера.

07Есть ли на PREL-90-HP3-A4-A-40CFX-S2-3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo PREL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит PREL-90-HP3-A4-A-40CFX-S2-3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте PREL-90-HP3-A4-A-40CFX-S2-3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09PREL-90-HP3-A4-A-40CFX-S2-3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1709133; ввоз официальный, с грузовой таможенной декларацией.
