FestoКонденсатоотводчик

PWEA-AC-3D

GTIN 4052568176396 Оригинал Festo

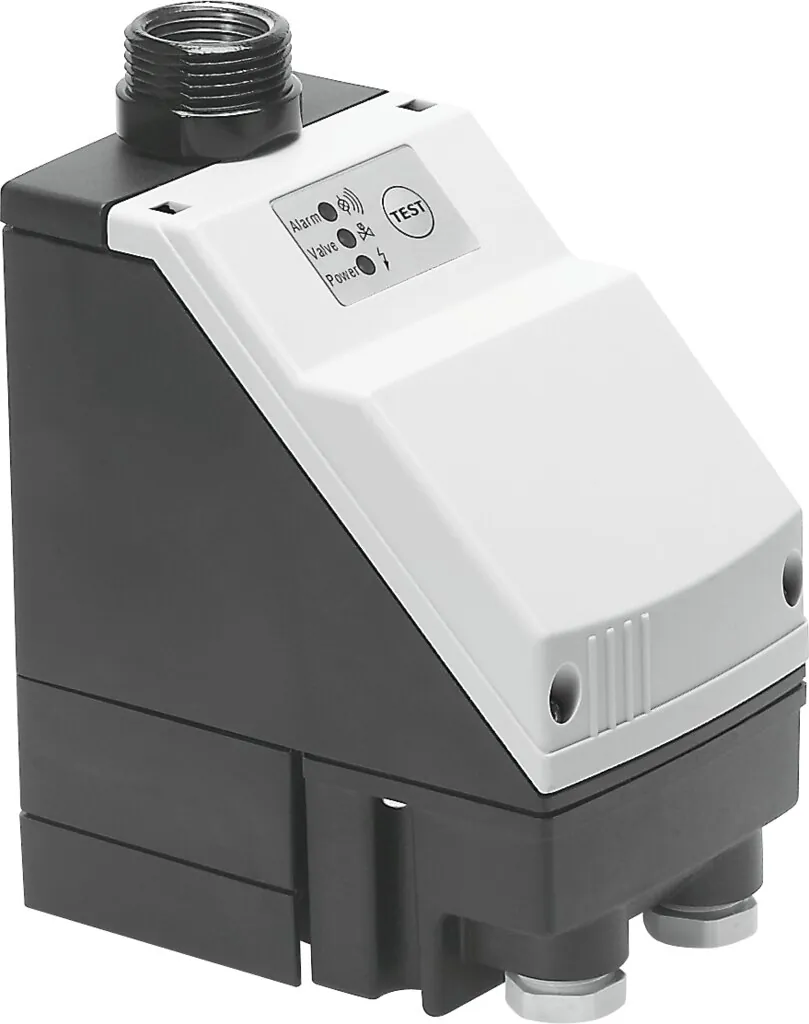

Конденсатоотводчик Festo PWEA-AC-3D: для внешнего присоединения, с независимым электрическим контроллером.

Номинальная емкость, отвод конденсата
2 Вт
Тип управления
Электрический
Положение при сборке
Вертикально +/- 5°
Ручное дублирование
Толкающий
Отвод конденсата
Полностью автоматический
Масса
700 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает PWEA-AC-3D

  1. PWEAСерия

    Конденсатоотводчик

  2. ACЭлектрическое подключение

    Винтовые клеммы

  3. 3DНоминальное напряжение

    24 В пост. тока

Характеристики

Технические данные PWEA-AC-3D

Основные

Тип управления
Электрический
Положение при сборке
Вертикально +/- 5°
Ручное дублирование
Толкающий
Отвод конденсата
Полностью автоматический
Тип конструкции
Внешний, электрический, полностью автоматический
Измеряемая величина
Уровень наполнения
Функция распределителя
3/2 Н.З., моностабильный
Элементы управления
Мембранная клавиатура; С тестовой клавишей
Режим готовности дисплея
LED
Рабочий режим дисплея
LED
Аварийный выход
Контактного типа
Номинальное рабочее напряжение DC
24 В
Номинальная емкость, отвод конденсата
2 Вт
Авторизация
C-Tick
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65; по IEC 60529
Класс безопасности
III
Электрическое подключение
Вворачиваемый терминал
Тип крепления
Линейный монтаж
Присоединение отвода конденсата
PK-8
Пневматическое присоединение
G1/2

Условия работы

Рабочее давление
0,8 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
1 … 60 °C
Температура окружающей среды
1 … 60 °C

Масса

Вес продукта
700 г

Материалы

Материал резервуара для конденсата
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Пластик

Принадлежности

Что подходит к PWEA-AC-3D

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных PWEA-AC-3DPDF · Festo · на русскомPDFКаталог Festo PWEAPDF · на английском · Festo, 2026PWEAВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

PWEA-AC-3D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у PWEA-AC-3D?

Конденсатоотводчик Festo PWEA-AC-3D, артикул 538681: номинальная емкость, отвод конденсата — 2 Вт; тип управления — электрический; положение при сборке — вертикально +/- 5°; ручное дублирование — толкающий; отвод конденсата — полностью автоматический; масса — 700 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает PWEA-AC-3D?

По таблице данных Festo: рабочее давление — 0,8 … 16 бар; температура окружающей среды — 1 … 60 °C; температура среды — 1 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; класс защиты — IP65, по IEC 60529.

03Из каких материалов изготовлен PWEA-AC-3D?

Материал резервуара для конденсата — алюминиевый сплав; материал корпуса — пластик. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение PWEA-AC-3D?

PWEA — конденсатоотводчик; AC — электрическое подключение: винтовые клеммы; 3D — номинальное напряжение: 24 В пост. тока.

05Какие исполнения есть в серии PWEA, кроме PWEA-AC-3D?

В серии «Конденсатоотводчик PWEA» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к PWEA-AC-3D?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на PWEA-AC-3D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo PWEA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит PWEA-AC-3D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте PWEA-AC-3D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09PWEA-AC-3D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538681; ввоз официальный, с грузовой таможенной декларацией.
