FestoСоединение с накидной гайкой и муфтой

QCK-M5-PK-3-B

GTIN 4052568020736 Оригинал Festo

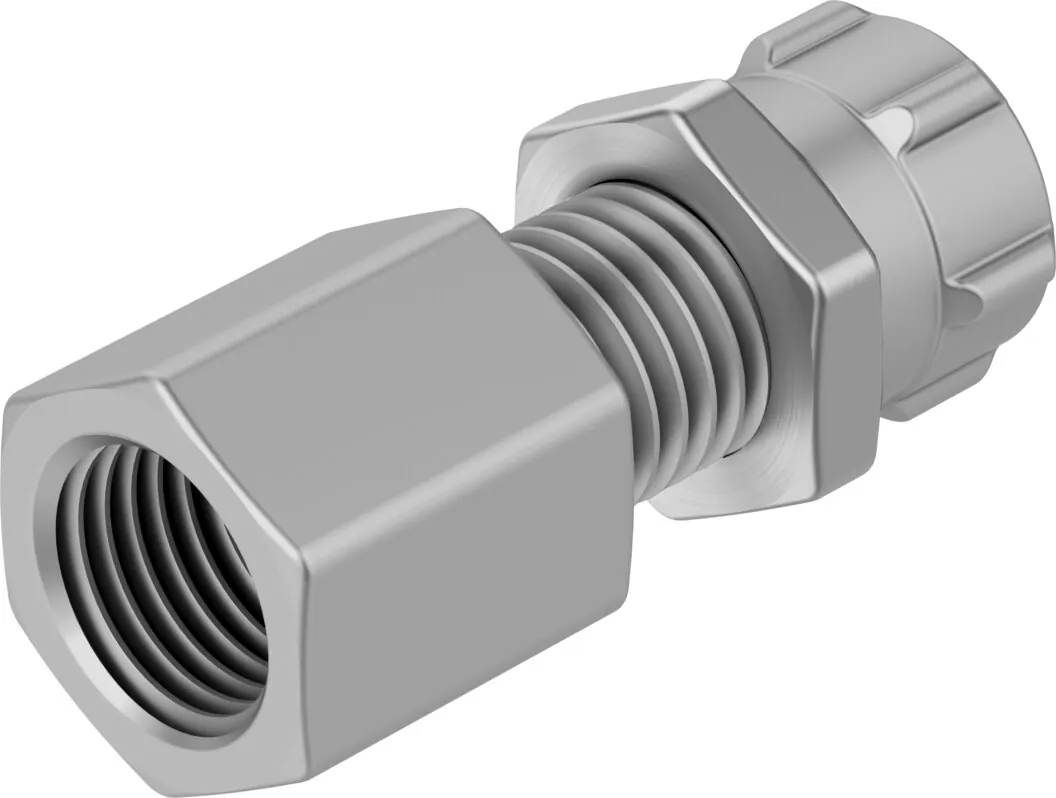

Соединение с накидной гайкой и муфтой Festo QCK-M5-PK-3-B: внутренняя резьба с уплотнительным кольцом.

Присоединение 1
Внутренняя резьба M5
Условный проход
2,4 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Переборочное исполнение
Масса
4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные QCK-M5-PK-3-B

Основные

Условный проход
2,4 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Переборочное исполнение
Размер контейнера
10
Номинальный момент затяжки
1,33 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
Внутренняя резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм; для штуцеров с накидной гайкой под шланг с внутренним диаметром 3 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Материалы

Материал накидной гайки
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал гайки
Сталь, гальванизированная
Материал соединителя
Анодированный алюминий

Документы

Документация

PDFТаблица данных QCK-M5-PK-3-BPDF · Festo · на русскомQCKВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

QCK-M5-PK-3-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QCK-M5-PK-3-B?

Соединение с накидной гайкой и муфтой Festo QCK-M5-PK-3-B, артикул 9424: присоединение 1 — внутренняя резьба M5; условный проход — 2,4 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; форма — переборочное исполнение; масса — 4 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать QCK-M5-PK-3-B?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен QCK-M5-PK-3-B?

Материал накидной гайки — анодированный алюминий; материал гайки — сталь, гальванизированная; материал соединителя — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии QCK, кроме QCK-M5-PK-3-B?

В серии «Соединение с накидной гайкой и муфтой QCK» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на QCK-M5-PK-3-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит QCK-M5-PK-3-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QCK-M5-PK-3-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07QCK-M5-PK-3-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9424; ввоз официальный, с грузовой таможенной декларацией.
