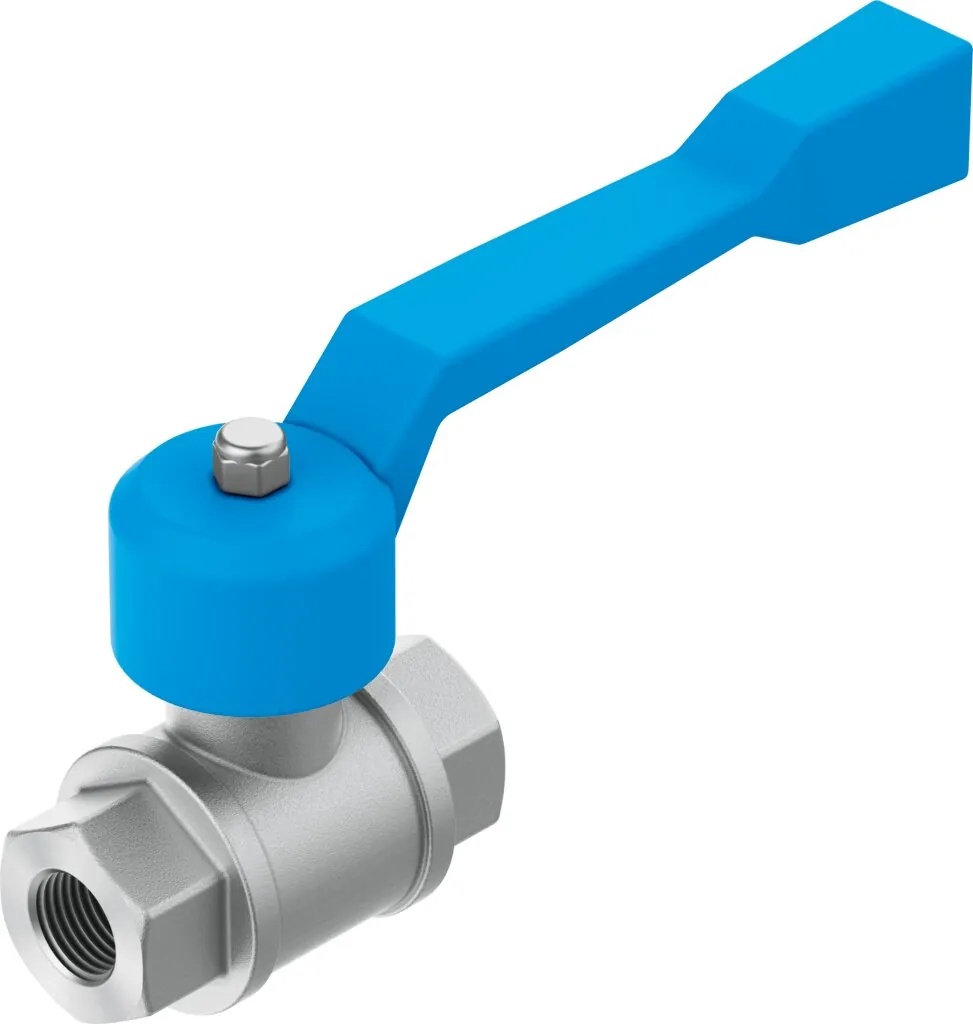

FestoШаровой кран

QH-1

GTIN 4052568065614 Оригинал Festo

Шаровой кран Festo QH-1: manuel brass ball valve with ISO 228 thread. Этот тип подходит для работы на вакууме.

Присоединение 1
G1
Присоединение 2
G1
Условный проход
25 мм
Тип крепления
Линейный монтаж
Функция распределителя
2/2 бистабильный
Масса
830 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные QH-1

Основные

Функция распределителя
2/2 бистабильный
Пневматическое подключение, канал 1
G1
Пневматическое подключение, канал 2
G1
Тип управления
Ручное
Тип крепления
Линейный монтаж
Стандартный номинальный расход
33000 л/мин
Условный проход
25 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 228-1
Тип конструкции
Шаровой кран
Номинальное давление, запорно-регулирующая арматура
30
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода (без водяного пара); Нейтральные жидкости; Другие среды по запросу

Условия работы

Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 150 °C

Масса

Вес продукта
830 г

Материалы

Материал корпуса
Латунь
Материал уплотнений
FPM; PTFE
Материал шарика
Латунь хромированная
Материал вала
Латунь

Документы

Документация

PDFТаблица данных QH-1PDF · Festo · на русскомPDFКаталог Festo QHPDF · на английском · Festo, 2026QHВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

QH-1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QH-1?

Шаровой кран Festo QH-1, артикул 9545: присоединение 1 — G1; присоединение 2 — G1; условный проход — 25 мм; тип крепления — линейный монтаж; функция распределителя — 2/2 бистабильный; масса — 830 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать QH-1?

По таблице данных Festo: температура среды — −20 … 150 °C.

04Из каких материалов изготовлен QH-1?

Материал корпуса — латунь; материал уплотнений — FPM, PTFE; материал шарика — латунь хромированная; материал вала — латунь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии QH, кроме QH-1?

В серии «Шаровой кран QH» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на QH-1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит QH-1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QH-1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08QH-1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9545; ввоз официальный, с грузовой таможенной декларацией.
