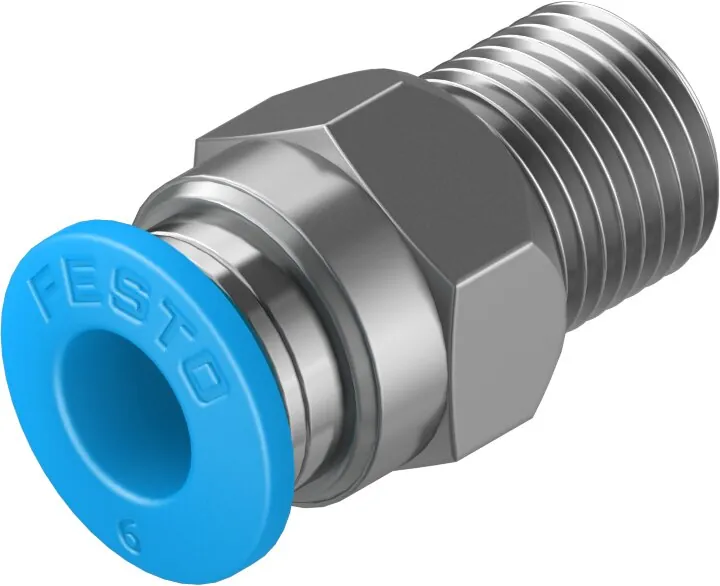

FestoШтуцер с цанговым соединением

QS-1/8-6-100

GTIN 4052568023966 Оригинал Festo

Штуцер с цанговым соединением Festo QS-1/8-6-100: наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R1/8
Условный проход
5 мм
Тип уплотнения резьбового соединения
Покрытие
Размер
Стандарт
Положение при сборке
Любое
Масса
8 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QS-1/8-6-100

  1. QSСерия

    Штуцер с цанговым соединением

  2. 1/8Пневматическое присоединение 1

    Наружная резьба R1/8

  3. 6Пневматическое присоединение 2

    Цанговое соединение под шланг 6 мм

  4. 100В упаковке, шт.

    100

Характеристики

Технические данные QS-1/8-6-100

Основные

Размер
Стандарт
Условный проход
5 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
100
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
7 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 12
Пневматическое подключение, канал 1
Наружная резьба R1/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
8,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QS-1/8-6-100

По разделу «Принадлежности» каталога Festo — для размера 6.

Прочее1

Документы

Документация

PDFТаблица данных QS-1/8-6-100PDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSВсе исполнения серии153 позиции, подбор по параметрам

FAQ

Частые вопросы

QS-1/8-6-100: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QS-1/8-6-100?

Штуцер с цанговым соединением Festo QS-1/8-6-100, артикул 130675: присоединение 1 — наружная резьба R1/8; условный проход — 5 мм; тип уплотнения резьбового соединения — покрытие; размер — стандарт; положение при сборке — любое; масса — 8 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QS-1/8-6-100?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QS-1/8-6-100?

Материал корпуса — никелированная латунь; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QS-1/8-6-100?

QS — штуцер с цанговым соединением; 1/8 — пневматическое присоединение 1: наружная резьба R1/8; 6 — пневматическое присоединение 2: цанговое соединение под шланг 6 мм; 100 — В упаковке, шт.: 100.

06Какие исполнения есть в серии QS, кроме QS-1/8-6-100?

В серии «Штуцер с цанговым соединением QS» — 153 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QS-1/8-6-100?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QS-1/8-6-100 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QS-1/8-6-100 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QS-1/8-6-100 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QS-1/8-6-100 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130675; ввоз официальный, с грузовой таможенной декларацией.
