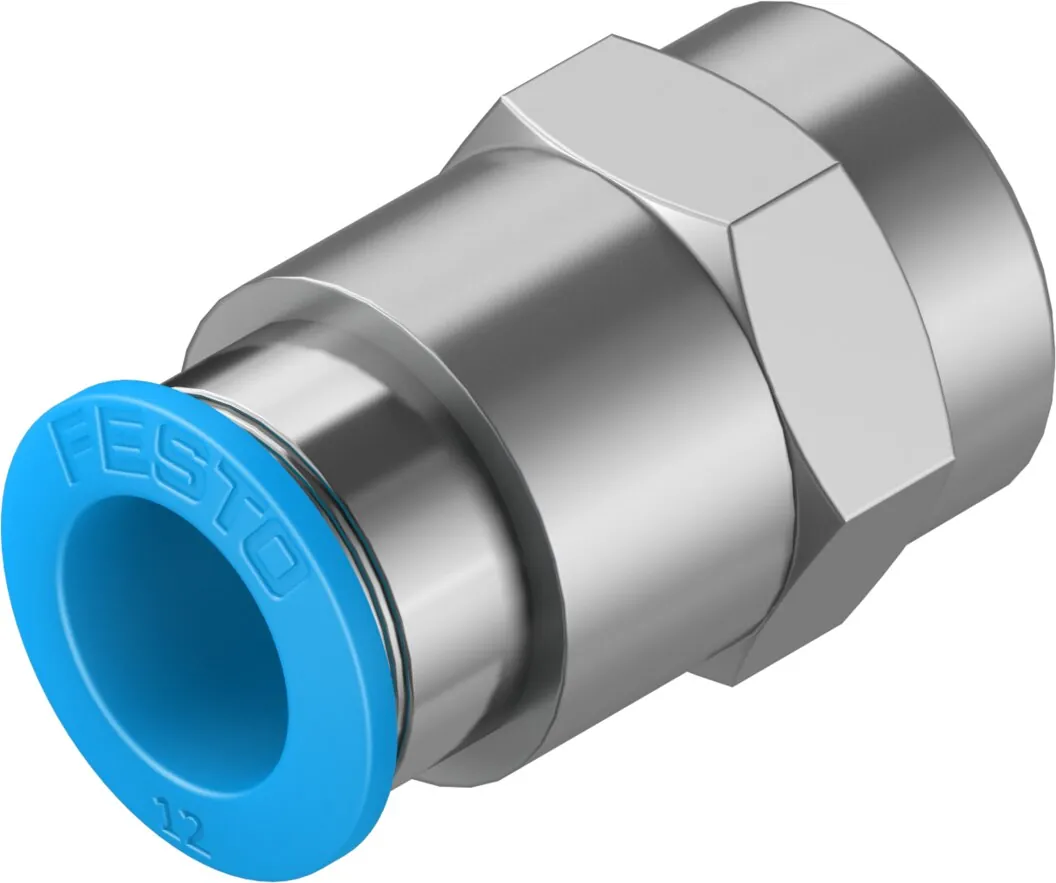

FestoШтуцер с цанговым соединением

QSF-3/8-12-B

GTIN 4052568031336 Оригинал Festo

Штуцер с цанговым соединением Festo QSF-3/8-12-B: внутренняя резьба с внешним шестигранником.

Присоединение 1
Внутренняя резьба G3/8
Условный проход
11 мм
Тип крепления
Наружный шестигранник A/F 21
Размер
Стандарт
Тип уплотнения резьбового соединения
Покрытие
Масса
46 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные QSF-3/8-12-B

Основные

Размер
Стандарт
Условный проход
11 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
15,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 21
Пневматическое подключение, канал 1
Внутренняя резьба G3/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 12 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
46 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSF-3/8-12-B

По разделу «Принадлежности» каталога Festo — для размера 12.

Прочее1

Документы

Документация

PDFТаблица данных QSF-3/8-12-BPDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSFВсе исполнения серии23 позиции, подбор по параметрам

FAQ

Частые вопросы

QSF-3/8-12-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSF-3/8-12-B?

Штуцер с цанговым соединением Festo QSF-3/8-12-B, артикул 153030: присоединение 1 — внутренняя резьба G3/8; условный проход — 11 мм; тип крепления — наружный шестигранник A/F 21; размер — стандарт; тип уплотнения резьбового соединения — покрытие; масса — 46 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSF-3/8-12-B?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QSF-3/8-12-B?

Материал корпуса — никелированная латунь; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии QSF, кроме QSF-3/8-12-B?

В серии «Штуцер с цанговым соединением QSF» — 23 позиции. У QSF-3/8-12-B: присоединение 1 — внутренняя резьба G3/8. Другие варианты (присоединение 1: внутренняя резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к QSF-3/8-12-B?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

07Есть ли на QSF-3/8-12-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSF-3/8-12-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSF-3/8-12-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSF-3/8-12-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153030; ввоз официальный, с грузовой таможенной декларацией.
