FestoВставная втулка

QSH-12-10-20

GTIN 4052568024420 Оригинал Festo

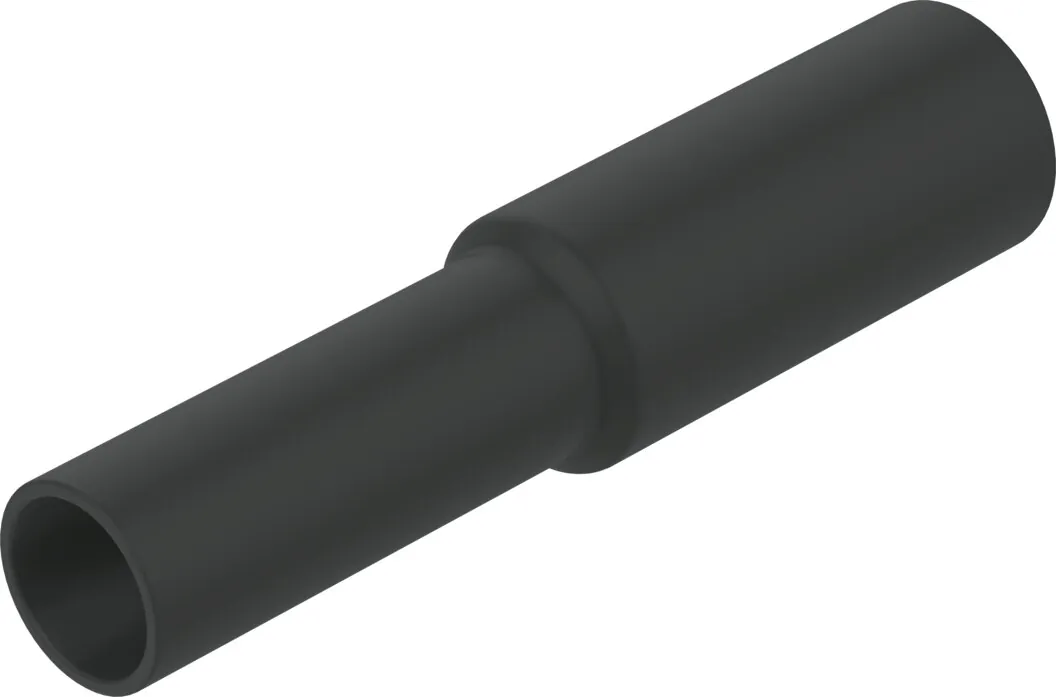

Вставная втулка Festo QSH-12-10-20: редуцирование.

Присоединение 1
Вставная втулка диаметром 12 мм
Присоединение 2
Вставная втулка диаметром 10 мм
Условный проход
7,1 мм
Размер
Стандарт
Положение при сборке
Любое
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSH-12-10-20

  1. QSHСерия

    Вставная втулка

  2. 12Пневматическое присоединение 1

    Цанговое соединение под шланг 12 мм

  3. 10Пневматическое присоединение 2

    Цанговое соединение под шланг 10 мм

  4. 20В упаковке, шт.

    20

Характеристики

Технические данные QSH-12-10-20

Основные

Размер
Стандарт
Условный проход
7,1 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
20
Пневматическое подключение, канал 1
Вставная втулка диаметром 12 мм
Пневматическое подключение, канал 2
Вставная втулка диаметром 10 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
2,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT

Принадлежности

Что подходит к QSH-12-10-20

По разделу «Принадлежности» каталога Festo — для размера 12.

Прочее1

Документы

Документация

PDFТаблица данных QSH-12-10-20PDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSHВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

QSH-12-10-20: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSH-12-10-20?

Вставная втулка Festo QSH-12-10-20, артикул 130721: присоединение 1 — вставная втулка диаметром 12 мм; присоединение 2 — вставная втулка диаметром 10 мм; условный проход — 7,1 мм; размер — стандарт; положение при сборке — любое; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать QSH-12-10-20?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

03Из каких материалов изготовлен QSH-12-10-20?

Материал корпуса — PBT. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение QSH-12-10-20?

QSH — вставная втулка; 12 — пневматическое присоединение 1: цанговое соединение под шланг 12 мм; 10 — пневматическое присоединение 2: цанговое соединение под шланг 10 мм; 20 — В упаковке, шт.: 20.

05Какие исполнения есть в серии QSH, кроме QSH-12-10-20?

В серии «Вставная втулка QSH» — 24 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к QSH-12-10-20?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

07Есть ли на QSH-12-10-20 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSH-12-10-20 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSH-12-10-20 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSH-12-10-20 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130721; ввоз официальный, с грузовой таможенной декларацией.
