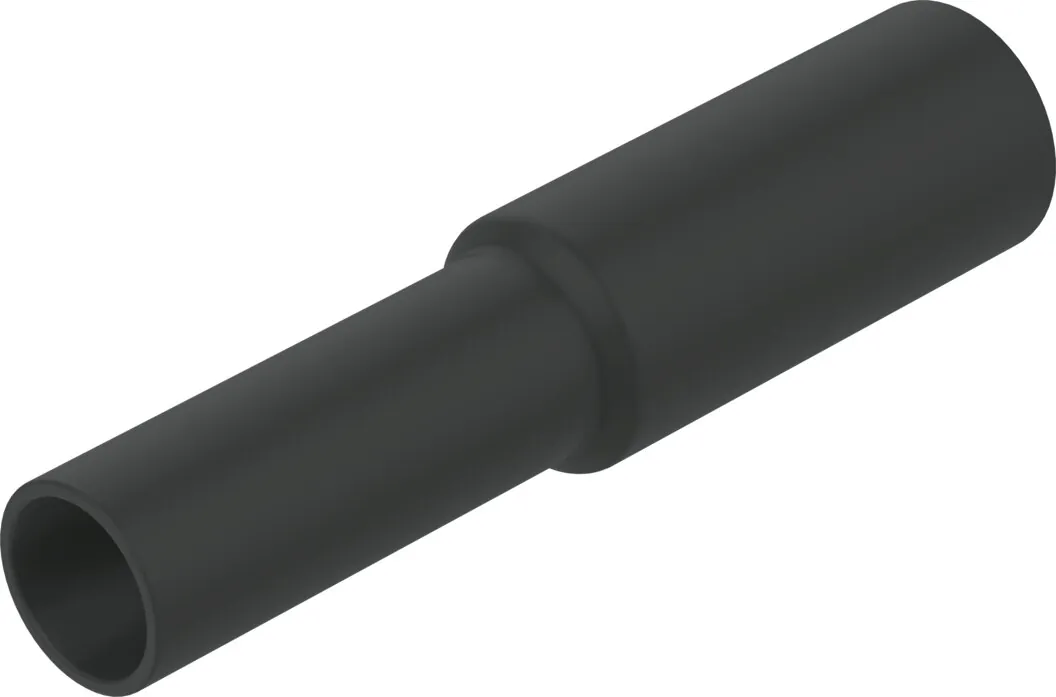

FestoВставная втулка

QSH-8-6-50

GTIN 4052568024406 Оригинал Festo

Вставная втулка Festo QSH-8-6-50: редуцирование.

Присоединение 1
Вставная втулка диаметром 8 мм
Присоединение 2
Вставная втулка диаметром 6 мм
Условный проход
3,8 мм
Размер
Стандарт
Положение при сборке
Любое
Масса
1 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • Втулка Ø4 мм
  • Втулка Ø6 мм
  • Втулка Ø8 мм
  • Втулка Ø10 мм
  • Втулка Ø12 мм
  • Втулка Ø16 мм

Обозначение

Что означает QSH-8-6-50

  1. QSHСерия

    Вставная втулка

  2. 8Пневматическое присоединение 1

    Цанговое соединение под шланг 8 мм

  3. 6Пневматическое присоединение 2

    Цанговое соединение под шланг 6 мм

  4. 50В упаковке, шт.

    50

Характеристики

Технические данные QSH-8-6-50

Основные

Размер
Стандарт
Условный проход
3,8 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
50
Пневматическое подключение, канал 1
Вставная втулка диаметром 8 мм
Пневматическое подключение, канал 2
Вставная втулка диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
0,9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT

Принадлежности

Что подходит к QSH-8-6-50

По разделу «Принадлежности» каталога Festo — для размера 8.

Прочее1

Документы

Документация

PDFТаблица данных QSH-8-6-50PDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSHВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

QSH-8-6-50: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSH-8-6-50?

Вставная втулка Festo QSH-8-6-50, артикул 130719: присоединение 1 — вставная втулка диаметром 8 мм; присоединение 2 — вставная втулка диаметром 6 мм; условный проход — 3,8 мм; размер — стандарт; положение при сборке — любое; масса — 1 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать QSH-8-6-50?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

03Из каких материалов изготовлен QSH-8-6-50?

Материал корпуса — PBT. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение QSH-8-6-50?

QSH — вставная втулка; 8 — пневматическое присоединение 1: цанговое соединение под шланг 8 мм; 6 — пневматическое присоединение 2: цанговое соединение под шланг 6 мм; 50 — В упаковке, шт.: 50.

05Какие исполнения есть в серии QSH, кроме QSH-8-6-50?

В серии «Вставная втулка QSH» — 24 позиции. У QSH-8-6-50: присоединение 1 — втулка Ø8 мм. Другие варианты (присоединение 1: втулка Ø10 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к QSH-8-6-50?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

07Есть ли на QSH-8-6-50 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSH-8-6-50 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSH-8-6-50 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSH-8-6-50 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130719; ввоз официальный, с грузовой таможенной декларацией.
