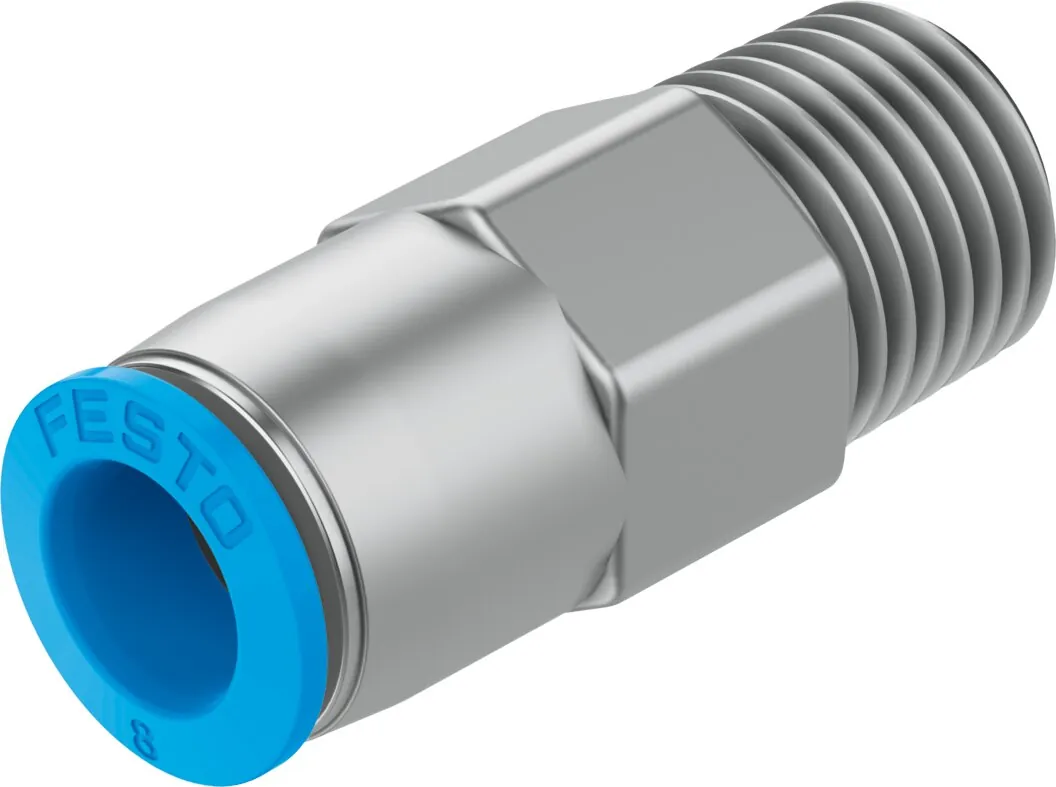

FestoЦанговый штуцер с резьбой, самозапирающийся

QSK-1/4-8

GTIN 4052568034566 Оригинал Festo

Цанговый штуцер с резьбой, самозапирающийся Festo QSK-1/4-8: наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R1/4
Условный проход
4,3 мм
Тип уплотнения резьбового соединения
Покрытие
Размер
Стандарт
Глубина вставки шланга
18,5 мм
Масса
22 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSK-1/4-8

  1. QSKСерия

    Цанговый штуцер с резьбой, самозапирающийся

  2. 1/4Пневматическое присоединение 1

    Наружная резьба R1/4

  3. 8Пневматическое присоединение 2

    Цанговое соединение под шланг 8 мм

Характеристики

Технические данные QSK-1/4-8

Основные

Размер
Стандарт
Условный проход
4,3 мм
Одобренный тип шланга
PAN-; PAN-MF-; PAN-R-; PAN-V0-; PEN-; PFAN-; PLN-; PTFEN-; PUN-; PUN-CM-; PUN-DUO-; PUN-H-; PUN-H-DUO-; PUN-S-; PUN-S-DUO-; PUN-V0-
Глубина вставки шланга
18,5 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
9 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 14
Пневматическое подключение, канал 1
Наружная резьба R1/4
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 8 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
22,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSK-1/4-8PDF · Festo · на русскомPDFКаталог Festo QSKPDF · на английском · Festo, 2026QSKВсе исполнения серии27 позиций, подбор по параметрам

FAQ

Частые вопросы

QSK-1/4-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSK-1/4-8?

Цанговый штуцер с резьбой, самозапирающийся Festo QSK-1/4-8, артикул 153423: присоединение 1 — наружная резьба R1/4; условный проход — 4,3 мм; тип уплотнения резьбового соединения — покрытие; размер — стандарт; глубина вставки шланга — 18,5 мм; масса — 22 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSK-1/4-8?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSK-1/4-8?

Материал корпуса — никелированная латунь; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSK-1/4-8?

QSK — цанговый штуцер с резьбой, самозапирающийся; 1/4 — пневматическое присоединение 1: наружная резьба R1/4; 8 — пневматическое присоединение 2: цанговое соединение под шланг 8 мм.

06Какие исполнения есть в серии QSK, кроме QSK-1/4-8?

В серии «Цанговый штуцер с резьбой, самозапирающийся QSK» — 27 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на QSK-1/4-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSK-1/4-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSK-1/4-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSK-1/4-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153423; ввоз официальный, с грузовой таможенной декларацией.
