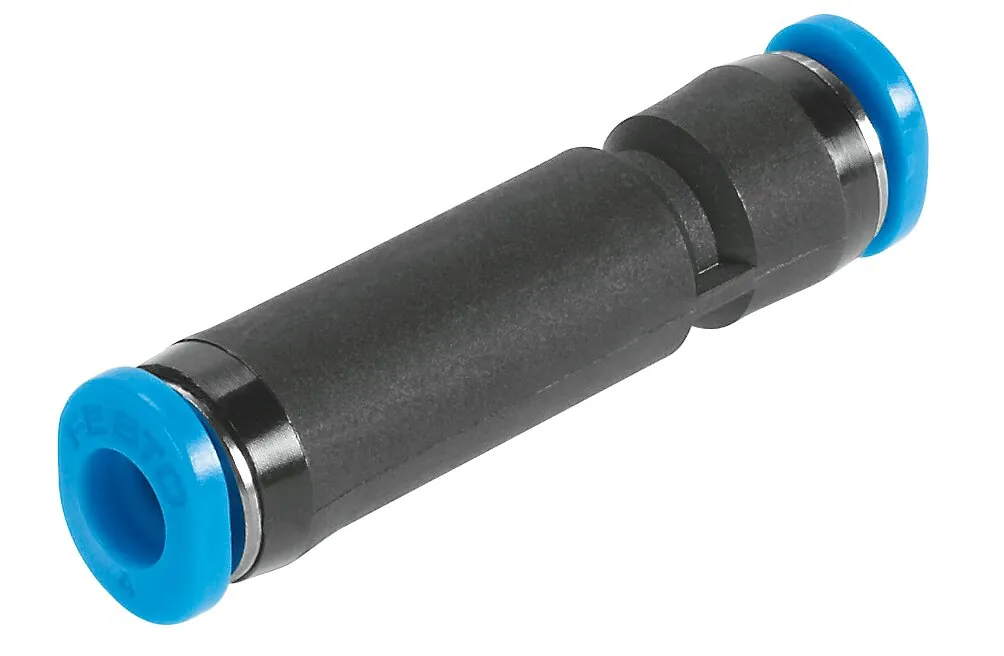

FestoСоединение с цанговым зажимом, самозапирающееся

QSK-12

GTIN 4052568034764 Оригинал Festo

Соединение с цанговым зажимом, самозапирающееся Festo QSK-12: для шлангов с наружным диаметром 12 мм; для шлангов с наружным диаметром 12 мм; 6,2 мм.

Условный проход
6,2 мм
Размер
Стандарт
Глубина вставки шланга
23,5 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Масса
40 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSK-12

  1. QSKСерия

    Соединение с цанговым зажимом, самозапирающееся

  2. 12Пневматическое присоединение 1

    Цанговое соединение под шланг 12 мм

Характеристики

Технические данные QSK-12

Основные

Размер
Стандарт
Условный проход
6,2 мм
Одобренный тип шланга
PAN-; PAN-MF-; PAN-R-; PAN-V0-; PEN-; PFAN-; PLN-; PTFEN-; PUN-; PUN-CM-; PUN-DUO-; PUN-H-; PUN-H-DUO-; PUN-S-; PUN-S-DUO-; PUN-V0-
Глубина вставки шланга
23,5 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 12 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 12 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
40,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSK-12PDF · Festo · на русскомPDFКаталог Festo QSKPDF · на английском · Festo, 2026QSKВсе исполнения серии27 позиций, подбор по параметрам

FAQ

Частые вопросы

QSK-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSK-12?

Соединение с цанговым зажимом, самозапирающееся Festo QSK-12, артикул 153443: условный проход — 6,2 мм; размер — стандарт; глубина вставки шланга — 23,5 мм; положение при сборке — любое; форма — прямое исполнение; масса — 40 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать QSK-12?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен QSK-12?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение QSK-12?

QSK — соединение с цанговым зажимом, самозапирающееся; 12 — пневматическое присоединение 1: цанговое соединение под шланг 12 мм.

05Какие исполнения есть в серии QSK, кроме QSK-12?

В серии «Цанговый штуцер с резьбой, самозапирающийся QSK» — 27 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на QSK-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит QSK-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSK-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08QSK-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153443; ввоз официальный, с грузовой таможенной декларацией.
