FestoУгловой фитинг с цанговым зажимом, самозапирающийся

QSKL-1/8-8

GTIN 4052568034658 Оригинал Festo

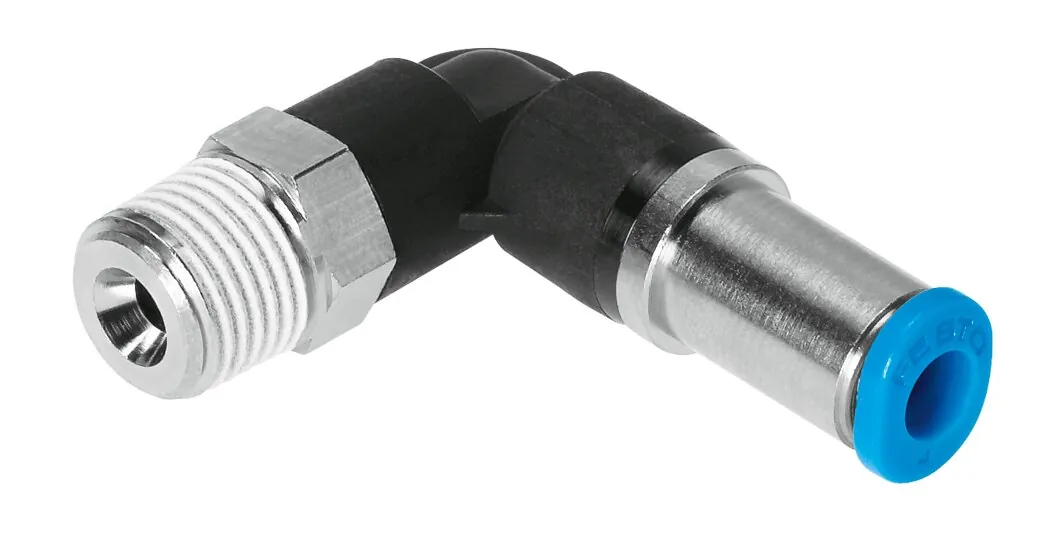

Угловой фитинг с цанговым зажимом, самозапирающийся Festo QSKL-1/8-8: 360° ориентируемое, наружная резьба с внешним шестигранником.

Размер
Стандарт
Присоединение 1
Наружная резьба R1/8
Условный проход
4,2 мм
Глубина вставки шланга
18,5 мм
Тип уплотнения резьбового соединения
Покрытие
Масса
21 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает QSKL-1/8-8

  1. QSKLСерия

    Угловой фитинг с цанговым зажимом, самозапирающийся

  2. 1/8Пневматическое присоединение 1

    Наружная резьба R1/8

  3. 8Пневматическое присоединение 2

    Цанговое соединение под шланг 8 мм

Характеристики

Технические данные QSKL-1/8-8

Основные

Размер
Стандарт
Условный проход
4,2 мм
Одобренный тип шланга
PAN-; PAN-MF-; PAN-R-; PAN-V0-; PEN-; PFAN-; PLN-; PTFEN-; PUN-; PUN-CM-; PUN-DUO-; PUN-H-; PUN-H-DUO-; PUN-S-; PUN-S-DUO-; PUN-V0-
Глубина вставки шланга
18,5 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
7 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 12
Пневматическое подключение, канал 1
Наружная резьба R1/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 8 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
21 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSKL-1/8-8PDF · Festo · на русскомPDFКаталог Festo QSKPDF · на английском · Festo, 2026QSKLВсе исполнения серии22 позиции, подбор по параметрам

FAQ

Частые вопросы

QSKL-1/8-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSKL-1/8-8?

Угловой фитинг с цанговым зажимом, самозапирающийся Festo QSKL-1/8-8, артикул 153432: размер — стандарт; присоединение 1 — наружная резьба R1/8; условный проход — 4,2 мм; глубина вставки шланга — 18,5 мм; тип уплотнения резьбового соединения — покрытие; масса — 21 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSKL-1/8-8?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSKL-1/8-8?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSKL-1/8-8?

QSKL — угловой фитинг с цанговым зажимом, самозапирающийся; 1/8 — пневматическое присоединение 1: наружная резьба R1/8; 8 — пневматическое присоединение 2: цанговое соединение под шланг 8 мм.

06Какие исполнения есть в серии QSKL, кроме QSKL-1/8-8?

В серии «Угловой фитинг с цанговым зажимом, самозапирающийся QSKL» — 22 позиции. У QSKL-1/8-8: присоединение 1 — наружная резьба R1/8. Другие варианты (присоединение 1: наружная резьба G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на QSKL-1/8-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSKL-1/8-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSKL-1/8-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSKL-1/8-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153432; ввоз официальный, с грузовой таможенной декларацией.
