FestoУгловое соединение с цанговым зажимом

QSL-6HL

GTIN 4052568031596 Оригинал Festo

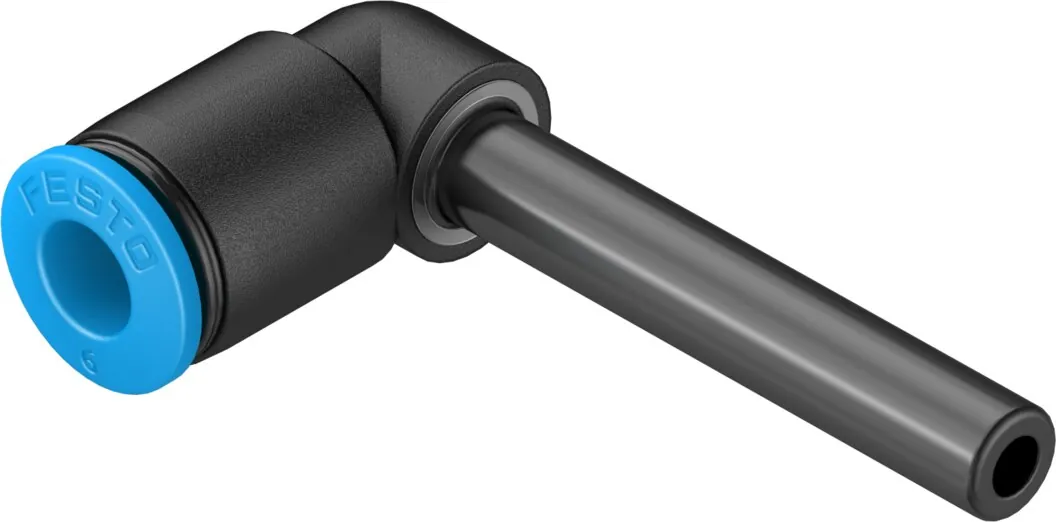

Угловое соединение с цанговым зажимом Festo QSL-6HL: со вставной втулкой.

Присоединение 1
Вставная втулка диаметром 6 мм
Форма
Г-образная форма, удлинённый
Размер
Стандарт
Условный проход
3,1 мм
Положение при сборке
Любое
Масса
4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Обозначение

Что означает QSL-6HL

  1. QSLСерия

    Угловое соединение с цанговым зажимом

  2. 6HLПневматическое присоединение 1 и форма

    Вставная втулка 6 мм; г-образная

Характеристики

Технические данные QSL-6HL

Основные

Размер
Стандарт
Условный проход
3,1 мм
Положение при сборке
Любое
Форма
Г-образная форма, удлинённый
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Пневматическое подключение, канал 1
Вставная втулка диаметром 6 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
4,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSL-6HLPDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSLВсе исполнения серии112 позиций, подбор по параметрам

FAQ

Частые вопросы

QSL-6HL: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSL-6HL?

Угловое соединение с цанговым зажимом Festo QSL-6HL, артикул 153066: присоединение 1 — вставная втулка диаметром 6 мм; форма — Г-образная форма, удлинённый; размер — стандарт; условный проход — 3,1 мм; положение при сборке — любое; масса — 4 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSL-6HL?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QSL-6HL?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSL-6HL?

QSL — угловое соединение с цанговым зажимом; 6HL — пневматическое присоединение 1 и форма: вставная втулка 6 мм, г-образная.

06Какие исполнения есть в серии QSL, кроме QSL-6HL?

В серии «Угловой штуцер с цанговым зажимом и резьбой QSL» — 112 позиций. У QSL-6HL: форма — Г-образная форма, удлинённый. Другие варианты (форма: Г-образная форма) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на QSL-6HL документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSL-6HL и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSL-6HL в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSL-6HL — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153066; ввоз официальный, с грузовой таможенной декларацией.
