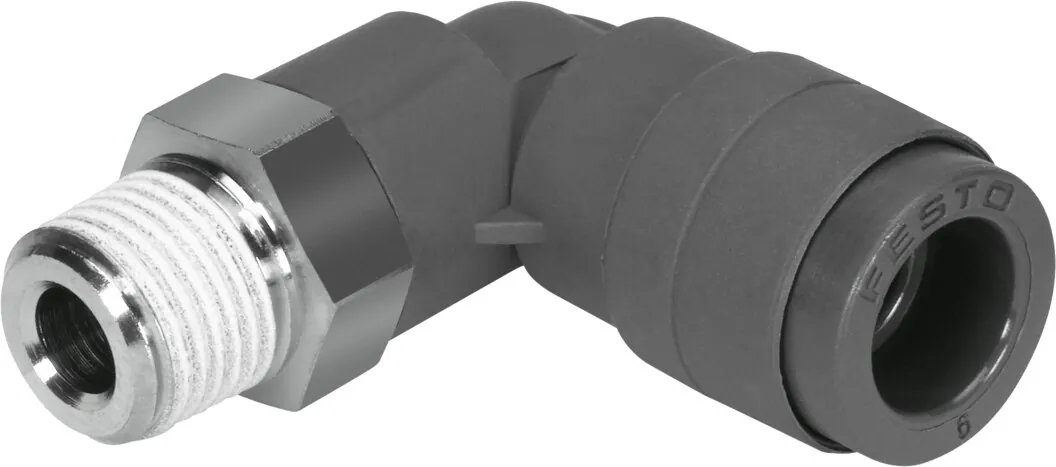

FestoУгловой штуцер с цанговым зажимом и резьбой

QSL-V0-1/4-12

GTIN 4052568035655 Оригинал Festo

Угловой штуцер с цанговым зажимом и резьбой Festo QSL-V0-1/4-12: 360° ориентируемое, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R1/4
Форма
Г-образная форма
Тип уплотнения резьбового соединения
Покрытие
Размер
Стандарт
Условный проход
8 мм
Масса
29 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает QSL-V0-1/4-12

  1. QSLСерия

    Угловой штуцер с цанговым зажимом и резьбой

  2. V0Особенность материала

    Не поддерживает горение

  3. 1/4Пневматическое присоединение 1

    Наружная резьба R1/4

  4. 12Пневматическое присоединение 2

    Цанговое соединение под шланг 12 мм

Характеристики

Технические данные QSL-V0-1/4-12

Основные

Размер
Стандарт
Условный проход
8 мм
Огневое испытание материала
UL94 В-0 (корпус); UL94 В-0 (отпускающее кольцо)
Тип уплотнения резьбового соединения
Покрытие
Форма
Г-образная форма
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Номинальный момент затяжки
9 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 14
Пневматическое подключение, канал 1
Наружная резьба R1/4
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 12 мм
Цвет отпускающего кольца
Черный

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
29 г

Материалы

Материал резьбовой заглушки
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
PBT
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая; Латунь

Принадлежности

Что подходит к QSL-V0-1/4-12

По разделу «Принадлежности» каталога Festo — для размера 12.

Прочее1

Документы

Документация

PDFТаблица данных QSL-V0-1/4-12PDF · Festo · на русскомPDFКаталог Festo QS-V0PDF · на английском · Festo, 2026QSLВсе исполнения серии112 позиций, подбор по параметрам

FAQ

Частые вопросы

QSL-V0-1/4-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSL-V0-1/4-12?

Угловой штуцер с цанговым зажимом и резьбой Festo QSL-V0-1/4-12, артикул 160516: присоединение 1 — наружная резьба R1/4; форма — Г-образная форма; тип уплотнения резьбового соединения — покрытие; размер — стандарт; условный проход — 8 мм; масса — 29 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSL-V0-1/4-12?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен QSL-V0-1/4-12?

Материал резьбовой заглушки — никелированная латунь; материал корпуса — PBT; материал отпускающего кольца — PBT; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSL-V0-1/4-12?

QSL — угловой штуцер с цанговым зажимом и резьбой; V0 — особенность материала: не поддерживает горение; 1/4 — пневматическое присоединение 1: наружная резьба R1/4; 12 — пневматическое присоединение 2: цанговое соединение под шланг 12 мм.

06Какие исполнения есть в серии QSL, кроме QSL-V0-1/4-12?

В серии «Угловой штуцер с цанговым зажимом и резьбой QSL» — 112 позиций. У QSL-V0-1/4-12: присоединение 2 — шланг Ø12 мм. Другие варианты (присоединение 2: шланг Ø4 мм, шланг Ø6 мм, шланг Ø8 мм, шланг Ø10 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSL-V0-1/4-12?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSL-V0-1/4-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS-V0; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSL-V0-1/4-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSL-V0-1/4-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSL-V0-1/4-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 160516; ввоз официальный, с грузовой таможенной декларацией.
