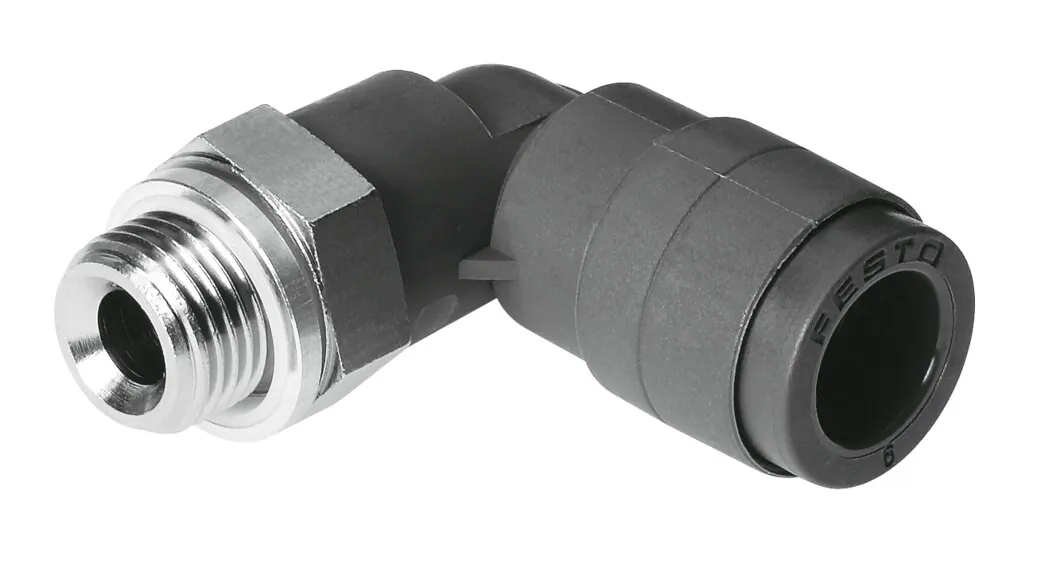

FestoУгловой штуцер с цанговым зажимом и резьбой

QSL-V0-G3/8-12

GTIN 4052568041199 Оригинал Festo

Угловой штуцер с цанговым зажимом и резьбой Festo QSL-V0-G3/8-12: 360° ориентируемое, наружная резьба с внешним шестигранником.

Присоединение 1: Наружная резьба G3/8
Форма: Г-образная форма
Тип уплотнения резьбового соединения: Уплотнительное кольцо
Размер: Стандарт
Условный проход: 10 мм
Масса: 41 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Шланг Ø4 мм
Шланг Ø6 мм
Шланг Ø8 мм
Шланг Ø10 мм
Шланг Ø12 мм
Шланг Ø16 мм

Обозначение

Что означает QSL-V0-G3/8-12

QSLСерия
Угловой штуцер с цанговым зажимом и резьбой
V0Особенность материала
Не поддерживает горение
G3/8Пневматическое присоединение 1
Наружная резьба G3/8
12Пневматическое присоединение 2
Цанговое соединение под шланг 12 мм

Характеристики

Технические данные QSL-V0-G3/8-12

Основные

Размер: Стандарт
Условный проход: 10 мм
Огневое испытание материала: UL94 В-0 (корпус); UL94 В-0 (отпускающее кольцо)
Тип уплотнения резьбового соединения: Уплотнительное кольцо
Форма: Г-образная форма
Размер контейнера: 1
Тип конструкции: Возвратно-поступательный принцип
Прим. указание по рабочему давлению: Вода: не более 0.6 МПа при max. 50°C
Номинальный момент затяжки: 15,5 Н·м
Допуск для номинального момента затяжки: ± 20 %
Тип крепления: Наружный шестигранник A/F 19
Пневматическое подключение, канал 1: Наружная резьба G3/8
Пневматическое подключение, канал 2: Для шлангов с наружным диаметром 12 мм
Цвет отпускающего кольца: Черный

Условия работы

Рабочее давление во всём диапазоне температур: −0,095 … 1 МПа
Полный диапазон температур рабочего давления: −0,95 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде: Возможна работа со смазкой
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура окружающей среды: 0 … 60 °C

Масса

Вес продукта: 41 г

Материалы

Материал резьбовой заглушки: Никелированная латунь
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса: PBT
Материал резьбового уплотнения: Алюминий; PBT
Материал отпускающего кольца: PBT
Материал уплотнения шлангка: NBR
Материал держателя шланга: Легированная сталь, нержавеющая; Латунь

Принадлежности

Что подходит к QSL-V0-G3/8-12

По разделу «Принадлежности» каталога Festo — для размера 12.

Прочее1

QSOВилка для съема Арт. 158419

Документы

Документация

PDFТаблица данных QSL-V0-G3/8-12PDF · Festo · на русском PDFКаталог Festo QS-V0PDF · на английском · Festo, 2026 QSLВсе исполнения серии112 позиций, подбор по параметрам

FAQ

Частые вопросы

QSL-V0-G3/8-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у QSL-V0-G3/8-12?

Угловой штуцер с цанговым зажимом и резьбой Festo QSL-V0-G3/8-12, артикул 186333: присоединение 1 — наружная резьба G3/8; форма — Г-образная форма; тип уплотнения резьбового соединения — уплотнительное кольцо; размер — стандарт; условный проход — 10 мм; масса — 41 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSL-V0-G3/8-12?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен QSL-V0-G3/8-12?

Материал резьбовой заглушки — никелированная латунь; материал корпуса — PBT; материал резьбового уплотнения — алюминий, PBT; материал отпускающего кольца — PBT. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSL-V0-G3/8-12?

QSL — угловой штуцер с цанговым зажимом и резьбой; V0 — особенность материала: не поддерживает горение; G3/8 — пневматическое присоединение 1: наружная резьба G3/8; 12 — пневматическое присоединение 2: цанговое соединение под шланг 12 мм.

06Какие исполнения есть в серии QSL, кроме QSL-V0-G3/8-12?

В серии «Угловой штуцер с цанговым зажимом и резьбой QSL» — 112 позиций. У QSL-V0-G3/8-12: присоединение 2 — шланг Ø12 мм. Другие варианты (присоединение 2: шланг Ø8 мм, шланг Ø10 мм, шланг Ø16 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSL-V0-G3/8-12?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSL-V0-G3/8-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS-V0; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSL-V0-G3/8-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSL-V0-G3/8-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSL-V0-G3/8-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 186333; ввоз официальный, с грузовой таможенной декларацией.
