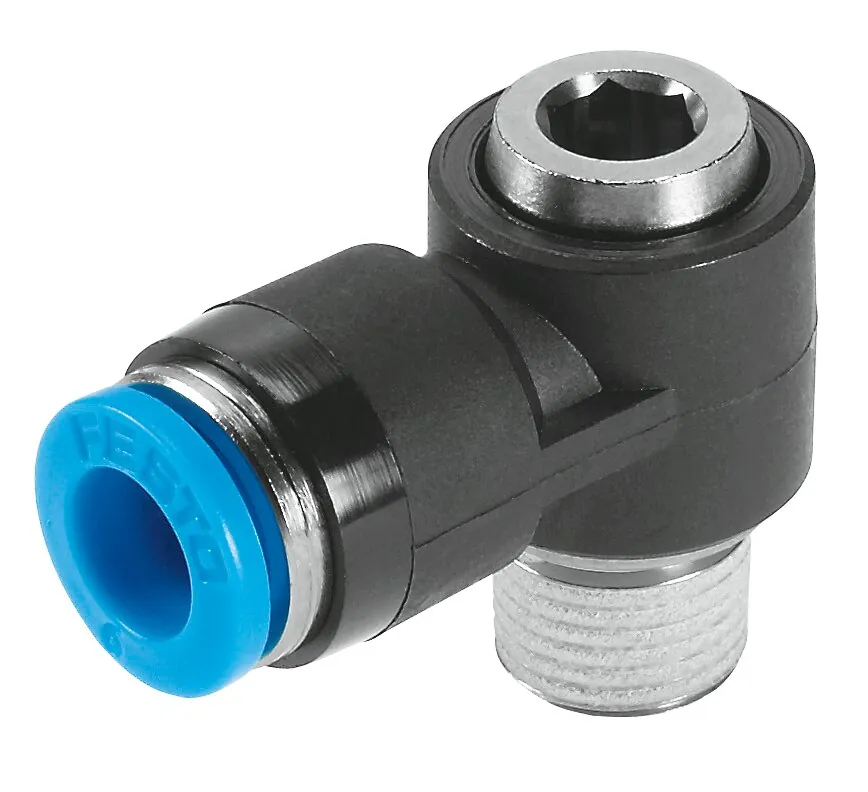

FestoУгловой штуцер с цанговым зажимом и резьбой
QSLV-1/2-12-I
GTIN 4052568031985 Оригинал Festo
Угловой штуцер с цанговым зажимом и резьбой Festo QSLV-1/2-12-I: 360° ориентируемое, наружная резьба с внутренним шестигранником.
- Присоединение 1
- Наружная резьба R1/2
- Тип уплотнения резьбового соединения
- Покрытие
- Тип крепления
- Внутренний шестигранник A/F 12
- Размер
- Стандарт
- Условный проход
- 6,4 мм
- Масса
- 85 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Присоединение 1
- Наружная резьба R1/2
- Наружная резьба R3/8
Тип крепления
- Внутренний шестигранник A/F 5
- Внутренний шестигранник A/F 8
- Внутренний шестигранник A/F 10
- Внутренний шестигранник A/F 12
- Полый болт с наружным шестигранником
Обозначение
Что означает QSLV-1/2-12-I
- QSLVСерия
Угловой штуцер с цанговым зажимом и резьбой
- 1/2Пневматическое присоединение 1
Наружная резьба R1/2
- 12Пневматическое присоединение 2
Цанговое соединение под шланг 12 мм
- IСпособ монтажа
Внутренний шестигранник
Характеристики
Технические данные QSLV-1/2-12-I
Основные
- Размер
- Стандарт
- Условный проход
- 6,4 мм
- Тип уплотнения резьбового соединения
- Покрытие
- Положение при сборке
- Любое
- Форма
- Г-образная форма
- Размер контейнера
- 1
- Тип конструкции
- Возвратно-поступательный принцип
- Номинальный момент затяжки
- 26 Н·м
- Допуск для номинального момента затяжки
- ± 20 %
- Тип крепления
- Внутренний шестигранник A/F 12
- Пневматическое подключение, канал 1
- Наружная резьба R1/2
- Пневматическое подключение, канал 2
- Для шлангов с наружным диаметром 12 мм
- Цвет отпускающего кольца
- Голубой
Условия работы
- Рабочее давление во всём диапазоне температур
- −0,095 … 0,6 МПа
- Полный диапазон температур рабочего давления
- −0,95 … 6 бар
- Рабочее давление в зависимости от температуры
- −0,95 … 14 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
- Примечание по рабочей среде
- Возможна работа со смазкой
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура окружающей среды
- −10 … 80 °C
Масса
- Вес продукта
- 85 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- PBT
- Материал пустотелого болта
- Никелированная латунь
- Материал отпускающего кольца
- POM
- Материал уплотнения шлангка
- NBR
- Материал держателя шланга
- Легированная сталь, нержавеющая
Принадлежности
Что подходит к QSLV-1/2-12-I
По разделу «Принадлежности» каталога Festo — для размера 12.
Прочее1
- QSOВилка для съема Арт. 158419
FAQ
Частые вопросы
QSLV-1/2-12-I: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у QSLV-1/2-12-I?
Угловой штуцер с цанговым зажимом и резьбой Festo QSLV-1/2-12-I, артикул 153105: присоединение 1 — наружная резьба R1/2; тип уплотнения резьбового соединения — покрытие; тип крепления — внутренний шестигранник A/F 12; размер — стандарт; условный проход — 6,4 мм; масса — 85 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как устроено цанговое соединение?
Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.
03В каких условиях можно использовать QSLV-1/2-12-I?
По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.
04Из каких материалов изготовлен QSLV-1/2-12-I?
Материал корпуса — PBT; материал пустотелого болта — никелированная латунь; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение QSLV-1/2-12-I?
QSLV — угловой штуцер с цанговым зажимом и резьбой; 1/2 — пневматическое присоединение 1: наружная резьба R1/2; 12 — пневматическое присоединение 2: цанговое соединение под шланг 12 мм; I — способ монтажа: внутренний шестигранник.
06Какие исполнения есть в серии QSLV, кроме QSLV-1/2-12-I?
В серии «Угловой штуцер с цанговым зажимом и резьбой QSLV» — 51 позиция. У QSLV-1/2-12-I: присоединение 1 — наружная резьба R1/2; тип крепления — внутренний шестигранник A/F 12. Другие варианты (присоединение 1: наружная резьба R3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
07Какие принадлежности подходят к QSLV-1/2-12-I?
В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.
08Есть ли на QSLV-1/2-12-I документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
09Сколько стоит QSLV-1/2-12-I и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте QSLV-1/2-12-I в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
10QSLV-1/2-12-I — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153105; ввоз официальный, с грузовой таможенной декларацией.
