FestoУгловой штуцер с цанговым зажимом и резьбой
QSLV-G1/8-6-I
GTIN 4052568039523 Оригинал Festo

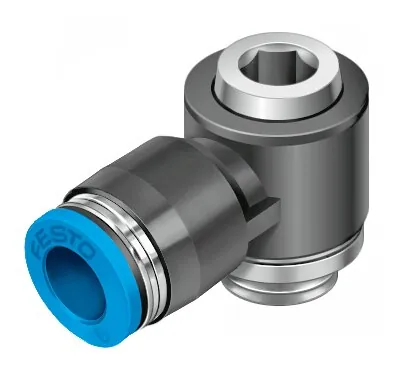

Угловой штуцер с цанговым зажимом и резьбой Festo QSLV-G1/8-6-I: 360° ориентируемое, наружная резьба с внутренним шестигранником.
- Присоединение 1
- Наружная резьба G1/8
- Тип уплотнения резьбового соединения
- Уплотнительное кольцо
- Тип крепления
- Внутренний шестигранник A/F 5
- Размер
- Стандарт
- Условный проход
- 3 мм
- Масса
- 15 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Присоединение 1
- Наружная резьба G1/4
- Наружная резьба G1/8
Тип крепления
- Внутренний шестигранник A/F 5
- Внутренний шестигранник A/F 8
- Внутренний шестигранник A/F 10
- Внутренний шестигранник A/F 12
- Полый болт с наружным шестигранником
Обозначение
Что означает QSLV-G1/8-6-I
- QSLVСерия
Угловой штуцер с цанговым зажимом и резьбой
- G1/8Пневматическое присоединение 1
Наружная резьба G1/8
- 6Пневматическое присоединение 2
Цанговое соединение под шланг 6 мм
- IСпособ монтажа
Внутренний шестигранник
Характеристики
Технические данные QSLV-G1/8-6-I
Основные
- Размер
- Стандарт
- Условный проход
- 3 мм
- Тип уплотнения резьбового соединения
- Уплотнительное кольцо
- Положение при сборке
- Любое
- Форма
- Г-образная форма
- Размер контейнера
- 10
- Тип конструкции
- Возвратно-поступательный принцип
- Номинальный момент затяжки
- 7 Н·м
- Допуск для номинального момента затяжки
- ± 20 %
- Тип крепления
- Внутренний шестигранник A/F 5
- Пневматическое подключение, канал 1
- Наружная резьба G1/8
- Пневматическое подключение, канал 2
- Для шлангов с наружным диаметром 6 мм
- Цвет отпускающего кольца
- Голубой
Условия работы
- Рабочее давление во всём диапазоне температур
- −0,095 … 0,6 МПа
- Полный диапазон температур рабочего давления
- −0,95 … 6 бар
- Рабочее давление в зависимости от температуры
- −0,95 … 14 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
- Примечание по рабочей среде
- Возможна работа со смазкой
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура окружающей среды
- −10 … 80 °C
Масса
- Вес продукта
- 15 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- PBT
- Материал пустотелого болта
- Никелированная латунь
- Материал отпускающего кольца
- POM
- Материал уплотнения шлангка
- NBR
- Материал держателя шланга
- Легированная сталь, нержавеющая
Принадлежности
Что подходит к QSLV-G1/8-6-I
По разделу «Принадлежности» каталога Festo — для размера 6.
Прочее1
- QSOВилка для съема Арт. 158419
FAQ
Частые вопросы
QSLV-G1/8-6-I: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у QSLV-G1/8-6-I?
Угловой штуцер с цанговым зажимом и резьбой Festo QSLV-G1/8-6-I, артикул 186148: присоединение 1 — наружная резьба G1/8; тип уплотнения резьбового соединения — уплотнительное кольцо; тип крепления — внутренний шестигранник A/F 5; размер — стандарт; условный проход — 3 мм; масса — 15 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как устроено цанговое соединение?
Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.
03В каких условиях можно использовать QSLV-G1/8-6-I?
По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.
04Из каких материалов изготовлен QSLV-G1/8-6-I?
Материал корпуса — PBT; материал пустотелого болта — никелированная латунь; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение QSLV-G1/8-6-I?
QSLV — угловой штуцер с цанговым зажимом и резьбой; G1/8 — пневматическое присоединение 1: наружная резьба G1/8; 6 — пневматическое присоединение 2: цанговое соединение под шланг 6 мм; I — способ монтажа: внутренний шестигранник.
06Какие исполнения есть в серии QSLV, кроме QSLV-G1/8-6-I?
В серии «Угловой штуцер с цанговым зажимом и резьбой QSLV» — 51 позиция. У QSLV-G1/8-6-I: присоединение 1 — наружная резьба G1/8; тип крепления — внутренний шестигранник A/F 5. Другие варианты (присоединение 1: наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
07Какие принадлежности подходят к QSLV-G1/8-6-I?
В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.
08Есть ли на QSLV-G1/8-6-I документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
09Сколько стоит QSLV-G1/8-6-I и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте QSLV-G1/8-6-I в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
10QSLV-G1/8-6-I — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 186148; ввоз официальный, с грузовой таможенной декларацией.
