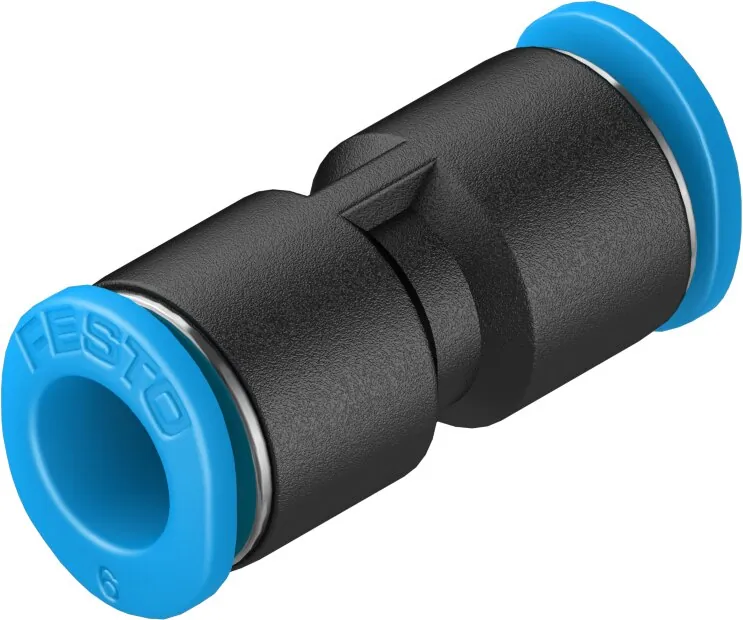

FestoЦанговое соединение

QSM-6-100

GTIN 4052568024802 Оригинал Festo

Цанговое соединение Festo QSM-6-100: для шлангов с наружным диаметром 6 мм; для шлангов с наружным диаметром 6 мм; прямое исполнение; 3,7 мм.

Форма
Прямое исполнение
Условный проход
3,7 мм
Размер
Mini
Положение при сборке
Любое
Размер контейнера
100
Масса
4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSM-6-100

  1. QSMСерия

    Цанговое соединение

  2. 6Пневматическое присоединение 1

    Цанговое соединение под шланг 6 мм

  3. 100В упаковке, шт.

    100

Характеристики

Технические данные QSM-6-100

Основные

Размер
Mini
Условный проход
3,7 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
100
Тип конструкции
Возвратно-поступательный принцип
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 6 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSM-6-100

По разделу «Принадлежности» каталога Festo — для размера 6.

Прочее1

Документы

Документация

PDFТаблица данных QSM-6-100PDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMВсе исполнения серии58 позиций, подбор по параметрам

FAQ

Частые вопросы

QSM-6-100: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSM-6-100?

Цанговое соединение Festo QSM-6-100, артикул 130759: форма — прямое исполнение; условный проход — 3,7 мм; размер — Mini; положение при сборке — любое; размер контейнера — 100; масса — 4 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSM-6-100?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSM-6-100?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSM-6-100?

QSM — цанговое соединение; 6 — пневматическое присоединение 1: цанговое соединение под шланг 6 мм; 100 — В упаковке, шт.: 100.

06Какие исполнения есть в серии QSM, кроме QSM-6-100?

В серии «Штуцер с цанговым соединением QSM» — 58 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSM-6-100?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSM-6-100 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSM-6-100 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSM-6-100 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSM-6-100 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130759; ввоз официальный, с грузовой таможенной декларацией.
