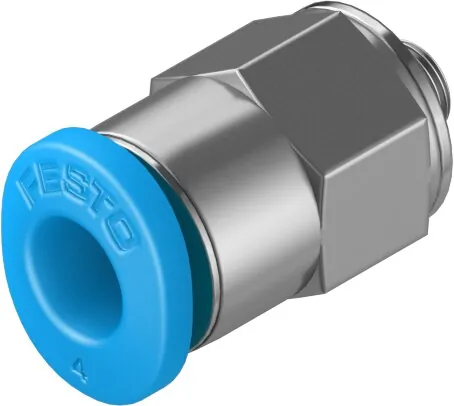

FestoШтуцер с цанговым соединением

QSM-M3-4-100

GTIN 4052568024970 Оригинал Festo

Штуцер с цанговым соединением Festo QSM-M3-4-100: наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба M3
Форма
Прямое исполнение
Условный проход
1,1 мм
Размер
Mini
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает QSM-M3-4-100

  1. QSMСерия

    Штуцер с цанговым соединением

  2. M3Пневматическое присоединение 1

    Наружная резьба M3

  3. 4Пневматическое присоединение 2

    Цанговое соединение под шланг 4 мм

  4. 100В упаковке, шт.

    100

Характеристики

Технические данные QSM-M3-4-100

Основные

Размер
Mini
Условный проход
1,1 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
100
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
0,48 Н·м
Допуск для номинального момента затяжки
± 55 %
Тип крепления
Наружный шестигранник A/F 8
Пневматическое подключение, канал 1
Наружная резьба M3
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
2,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Сталь никелированная
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSM-M3-4-100

По разделу «Принадлежности» каталога Festo — для размера 4.

Прочее1

Документы

Документация

PDFТаблица данных QSM-M3-4-100PDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMВсе исполнения серии58 позиций, подбор по параметрам

FAQ

Частые вопросы

QSM-M3-4-100: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSM-M3-4-100?

Штуцер с цанговым соединением Festo QSM-M3-4-100, артикул 130776: присоединение 1 — наружная резьба M3; форма — прямое исполнение; условный проход — 1,1 мм; размер — Mini; тип уплотнения резьбового соединения — уплотнительное кольцо; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSM-M3-4-100?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSM-M3-4-100?

Материал корпуса — сталь никелированная; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSM-M3-4-100?

QSM — штуцер с цанговым соединением; M3 — пневматическое присоединение 1: наружная резьба M3; 4 — пневматическое присоединение 2: цанговое соединение под шланг 4 мм; 100 — В упаковке, шт.: 100.

06Какие исполнения есть в серии QSM, кроме QSM-M3-4-100?

В серии «Штуцер с цанговым соединением QSM» — 58 позиций. У QSM-M3-4-100: присоединение 2 — шланг Ø4 мм. Другие варианты (присоединение 2: шланг Ø2 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSM-M3-4-100?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSM-M3-4-100 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSM-M3-4-100 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSM-M3-4-100 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSM-M3-4-100 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130776; ввоз официальный, с грузовой таможенной декларацией.
