FestoШтуцер с цанговым соединением

QSMF-M3-3

GTIN 4052568033729 Оригинал Festo

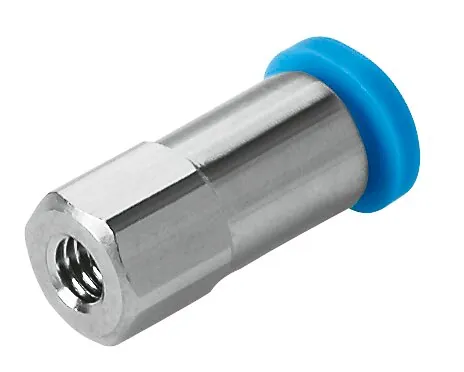

Штуцер с цанговым соединением Festo QSMF-M3-3: внутренняя резьба с внешним шестигранником.

Присоединение 1
Внутренняя резьба M3
Условный проход
1,3 мм
Тип крепления
Наружный шестигранник A/F 5.5
Размер
Mini
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSMF-M3-3

  1. QSMFСерия

    Штуцер с цанговым соединением

  2. M3Пневматическое присоединение 1

    Наружная резьба M3

  3. 3Пневматическое присоединение 2

    Цанговое соединение под шланг 3 мм

Характеристики

Технические данные QSMF-M3-3

Основные

Размер
Mini
Условный проход
1,3 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
0,48 Н·м
Допуск для номинального момента затяжки
± 55 %
Тип крепления
Наружный шестигранник A/F 5.5
Пневматическое подключение, канал 1
Внутренняя резьба M3
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 3 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
1,6 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSMF-M3-3

По разделу «Принадлежности» каталога Festo — для размера 3.

Прочее1

Документы

Документация

PDFТаблица данных QSMF-M3-3PDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMFВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

QSMF-M3-3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSMF-M3-3?

Штуцер с цанговым соединением Festo QSMF-M3-3, артикул 153308: присоединение 1 — внутренняя резьба M3; условный проход — 1,3 мм; тип крепления — наружный шестигранник A/F 5.5; размер — Mini; тип уплотнения резьбового соединения — уплотнительное кольцо; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSMF-M3-3?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSMF-M3-3?

Материал корпуса — никелированная латунь; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSMF-M3-3?

QSMF — штуцер с цанговым соединением; M3 — пневматическое присоединение 1: наружная резьба M3; 3 — пневматическое присоединение 2: цанговое соединение под шланг 3 мм.

06Какие исполнения есть в серии QSMF, кроме QSMF-M3-3?

В серии «Штуцер с цанговым соединением QSMF» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSMF-M3-3?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSMF-M3-3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSMF-M3-3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSMF-M3-3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSMF-M3-3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153308; ввоз официальный, с грузовой таможенной декларацией.
