FestoШтуцер с цанговым соединением

QSMF-M5-4

GTIN 4052568033750 Оригинал Festo

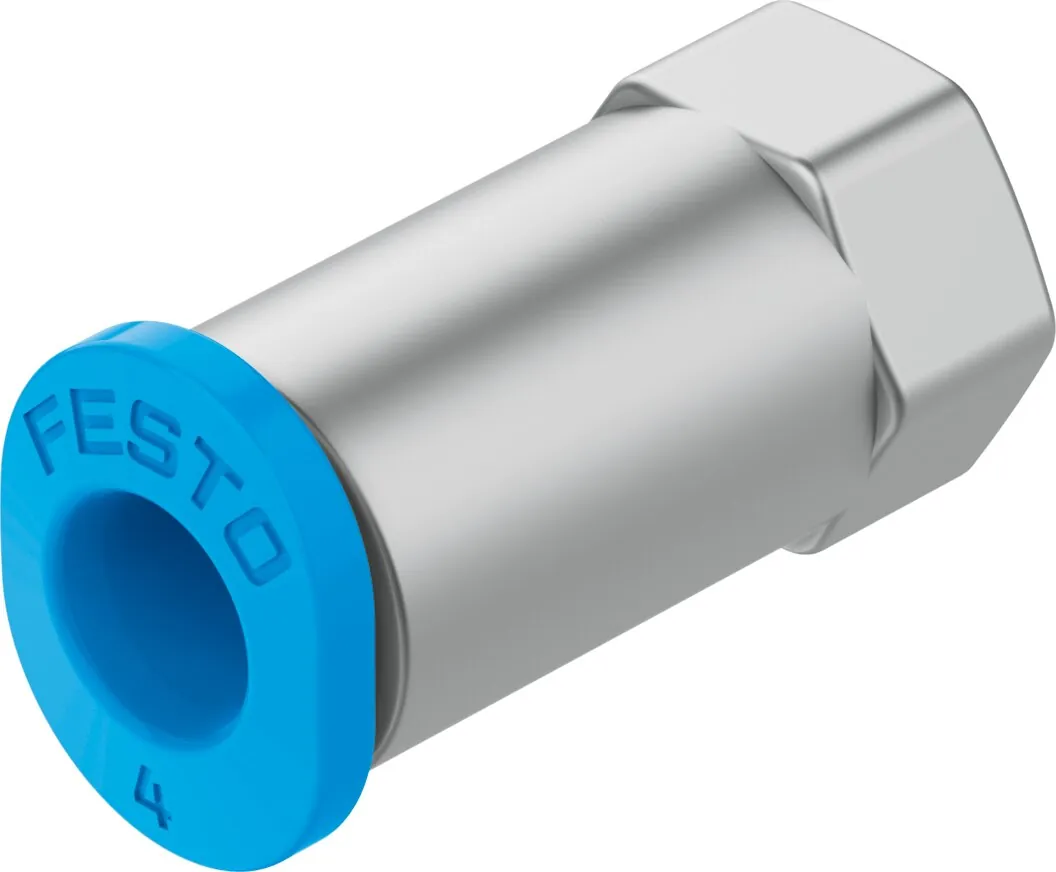

Штуцер с цанговым соединением Festo QSMF-M5-4: внутренняя резьба с внешним шестигранником.

Присоединение 1
Внутренняя резьба M5
Условный проход
1,8 мм
Тип крепления
Наружный шестигранник A/F 8
Размер
Mini
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Масса
4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSMF-M5-4

  1. QSMFСерия

    Штуцер с цанговым соединением

  2. M5Пневматическое присоединение 1

    Наружная резьба M5

  3. 4Пневматическое присоединение 2

    Цанговое соединение под шланг 4 мм

Характеристики

Технические данные QSMF-M5-4

Основные

Размер
Mini
Условный проход
1,8 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
1,33 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 8
Пневматическое подключение, канал 1
Внутренняя резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
4,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSMF-M5-4

По разделу «Принадлежности» каталога Festo — для размера 4.

Прочее1

Документы

Документация

PDFТаблица данных QSMF-M5-4PDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMFВсе исполнения серии4 позиции, подбор по параметрам
