FestoУгловое соединение с цанговым зажимом

QSML-4H

GTIN 4052568034085 Оригинал Festo

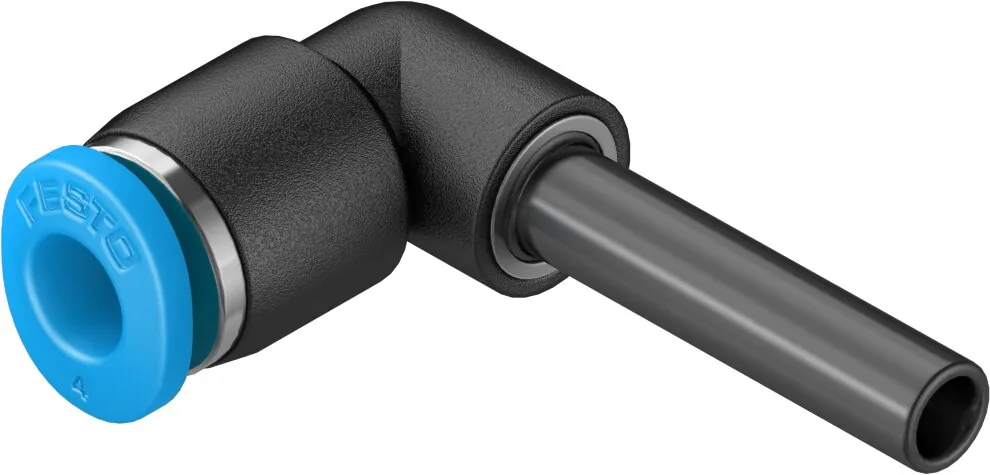

Угловое соединение с цанговым зажимом Festo QSML-4H: со вставной втулкой.

Присоединение 1
Вставная втулка диаметром 4 мм
Условный проход
1,9 мм
Размер
Mini
Положение при сборке
Любое
Форма
Г-образная форма
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает QSML-4H

  1. QSMLСерия

    Угловое соединение с цанговым зажимом

  2. 4HПневматическое присоединение 1

    Вставная втулка 4 мм

Характеристики

Технические данные QSML-4H

Основные

Размер
Mini
Условный проход
1,9 мм
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Пневматическое подключение, канал 1
Вставная втулка диаметром 4 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
1,7 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSML-4HPDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMLВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

QSML-4H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSML-4H?

Угловое соединение с цанговым зажимом Festo QSML-4H, артикул 153347: присоединение 1 — вставная втулка диаметром 4 мм; условный проход — 1,9 мм; размер — Mini; положение при сборке — любое; форма — Г-образная форма; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSML-4H?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSML-4H?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSML-4H?

QSML — угловое соединение с цанговым зажимом; 4H — пневматическое присоединение 1: вставная втулка 4 мм.

06Какие исполнения есть в серии QSML, кроме QSML-4H?

В серии «Угловой штуцер с цанговым зажимом и резьбой QSML» — 33 позиции. У QSML-4H: присоединение 1 — втулка Ø4 мм. Другие варианты (присоединение 1: втулка Ø6 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на QSML-4H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSML-4H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSML-4H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSML-4H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153347; ввоз официальный, с грузовой таможенной декларацией.
