FestoУгловой фитинг с цанговым зажимом, удлиненный

QSMLL-1/8-4

GTIN 4052568034016 Оригинал Festo

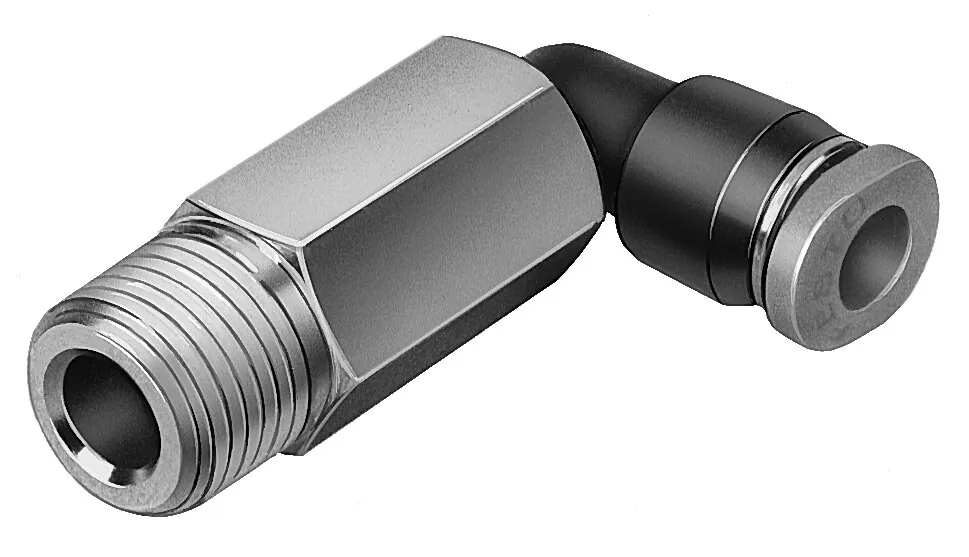

Угловой фитинг с цанговым зажимом, удлиненный Festo QSMLL-1/8-4: 360° ориентируемое, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R1/8
Условный проход
2,3 мм
Тип уплотнения резьбового соединения
Покрытие
Размер
Mini
Положение при сборке
Любое
Масса
13 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSMLL-1/8-4

  1. QSMLLСерия

    Угловой фитинг с цанговым зажимом, удлиненный

  2. 1/8Пневматическое присоединение 1

    Наружная резьба R1/8

  3. 4Пневматическое присоединение 2

    Цанговое соединение под шланг 4 мм

Характеристики

Технические данные QSMLL-1/8-4

Основные

Размер
Mini
Условный проход
2,3 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Г-образная форма, удлинённый
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
7 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 10
Пневматическое подключение, канал 1
Наружная резьба R1/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
13 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSMLL-1/8-4

По разделу «Принадлежности» каталога Festo — для размера 4.

Прочее1

Документы

Документация

PDFТаблица данных QSMLL-1/8-4PDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMLLВсе исполнения серии17 позиций, подбор по параметрам

FAQ

Частые вопросы

QSMLL-1/8-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSMLL-1/8-4?

Угловой фитинг с цанговым зажимом, удлиненный Festo QSMLL-1/8-4, артикул 153340: присоединение 1 — наружная резьба R1/8; условный проход — 2,3 мм; тип уплотнения резьбового соединения — покрытие; размер — Mini; положение при сборке — любое; масса — 13 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSMLL-1/8-4?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSMLL-1/8-4?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSMLL-1/8-4?

QSMLL — угловой фитинг с цанговым зажимом, удлиненный; 1/8 — пневматическое присоединение 1: наружная резьба R1/8; 4 — пневматическое присоединение 2: цанговое соединение под шланг 4 мм.

06Какие исполнения есть в серии QSMLL, кроме QSMLL-1/8-4?

В серии «Угловой фитинг с цанговым зажимом, удлиненный QSMLL» — 17 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSMLL-1/8-4?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSMLL-1/8-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
