FestoТройник с цанговым зажимом

QSMT-4

GTIN 4052568034245 Оригинал Festo

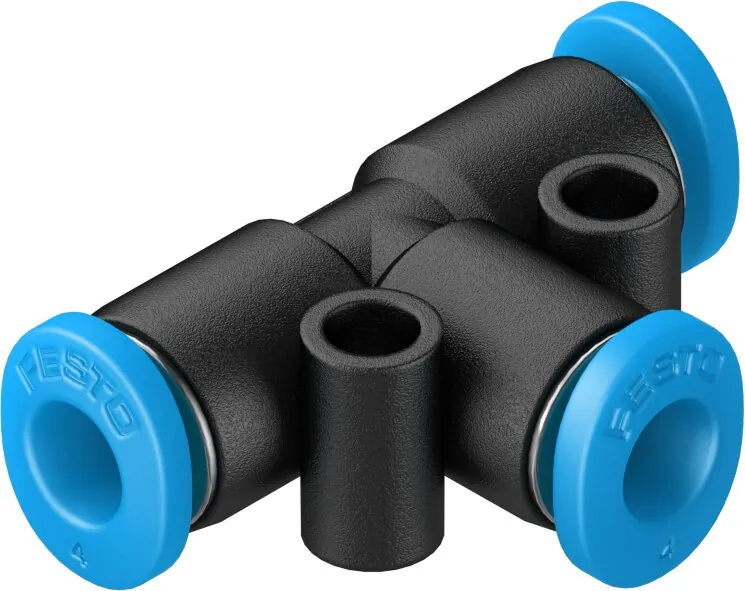

Тройник с цанговым зажимом Festo QSMT-4: для шлангов с наружным диаметром 4 мм; 2,4 мм.

Условный проход
2,4 мм
Размер
Mini
Положение при сборке
Любое
Форма
Т-образный
Размер контейнера
10
Масса
3 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

Обозначение

Что означает QSMT-4

  1. QSMTСерия

    Тройник с цанговым зажимом

  2. 4Пневматическое присоединение 1

    Цанговое соединение под шланг 4 мм

Характеристики

Технические данные QSMT-4

Основные

Размер
Mini
Условный проход
2,4 мм
Положение при сборке
Любое
Форма
Т-образный
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Кол-во выходов
2
Кол-во линий питания
1
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 4 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
3,3 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSMT-4

По разделу «Принадлежности» каталога Festo — для размера 4.

Прочее1

Документы

Документация

PDFТаблица данных QSMT-4PDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMTВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

QSMT-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSMT-4?

Тройник с цанговым зажимом Festo QSMT-4, артикул 153366: условный проход — 2,4 мм; размер — Mini; положение при сборке — любое; форма — Т-образный; размер контейнера — 10; масса — 3 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSMT-4?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSMT-4?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSMT-4?

QSMT — тройник с цанговым зажимом; 4 — пневматическое присоединение 1: цанговое соединение под шланг 4 мм.

06Какие исполнения есть в серии QSMT, кроме QSMT-4?

В серии «Тройник с цанговым зажимом и резьбой QSMT» — 19 позиций. У QSMT-4: условный проход — 2,4 мм. Другие варианты (условный проход: 1,7 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSMT-4?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSMT-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSMT-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSMT-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSMT-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153366; ввоз официальный, с грузовой таможенной декларацией.
