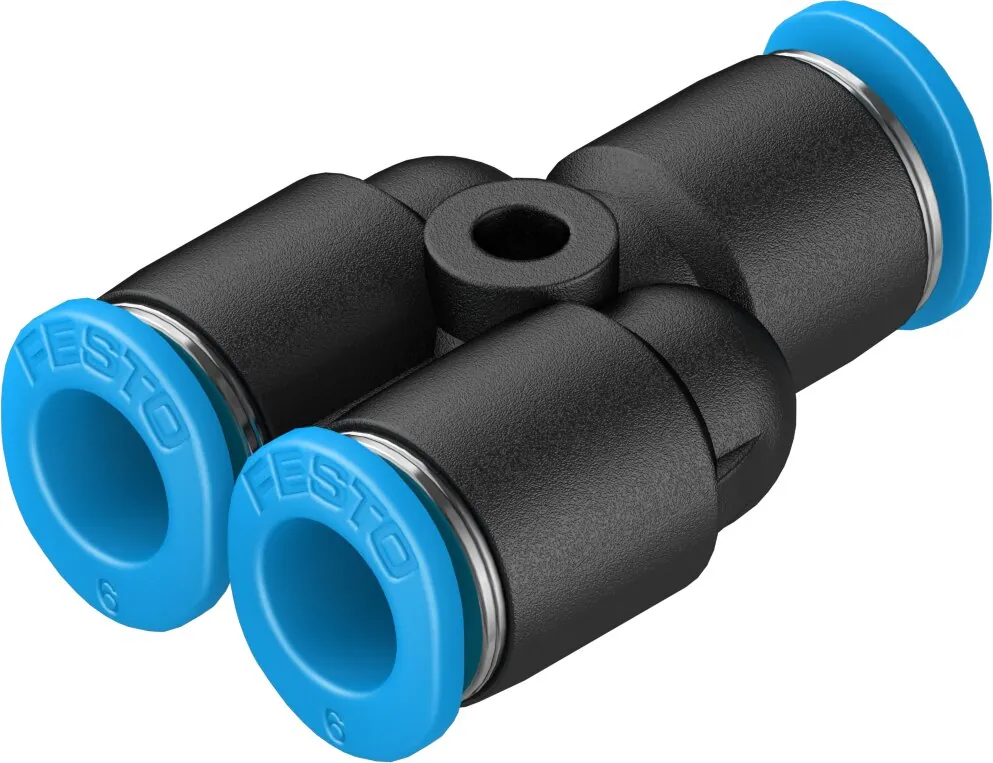

FestoY-образное соединение с цанговым зажимом

QSMY-6

GTIN 4052568034306 Оригинал Festo

Y-образное соединение с цанговым зажимом Festo QSMY-6: для шлангов с наружным диаметром 6 мм; для шлангов с наружным диаметром 6 мм; 2,9 мм.

Условный проход
2,9 мм
Размер
Mini
Положение при сборке
Любое
Форма
Y-образная форма
Размер контейнера
10
Масса
6 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSMY-6

  1. QSMYСерия

    Y-образное соединение с цанговым зажимом

  2. 6Пневматическое присоединение 1

    Цанговое соединение под шланг 6 мм

Характеристики

Технические данные QSMY-6

Основные

Размер
Mini
Условный проход
2,9 мм
Положение при сборке
Любое
Форма
Y-образная форма
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Кол-во выходов
2
Кол-во линий питания
1
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 6 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
5,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSMY-6

По разделу «Принадлежности» каталога Festo — для размера 6.

Прочее1

Документы

Документация

PDFТаблица данных QSMY-6PDF · Festo · на русскомPDFКаталог Festo QSMPDF · на английском · Festo, 2026QSMYВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

QSMY-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSMY-6?

Y-образное соединение с цанговым зажимом Festo QSMY-6, артикул 153372: условный проход — 2,9 мм; размер — Mini; положение при сборке — любое; форма — Y-образная форма; размер контейнера — 10; масса — 6 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSMY-6?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSMY-6?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSMY-6?

QSMY — Y-образное соединение с цанговым зажимом; 6 — пневматическое присоединение 1: цанговое соединение под шланг 6 мм.

06Какие исполнения есть в серии QSMY, кроме QSMY-6?

В серии «Y-образное соединение с цанговым зажимом QSMY» — 8 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSMY-6?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSMY-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSMY-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSMY-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSMY-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153372; ввоз официальный, с грузовой таможенной декларацией.
