FestoКартриджный фитинг

QSPLKG20-12

GTIN 4052568028305 Оригинал Festo

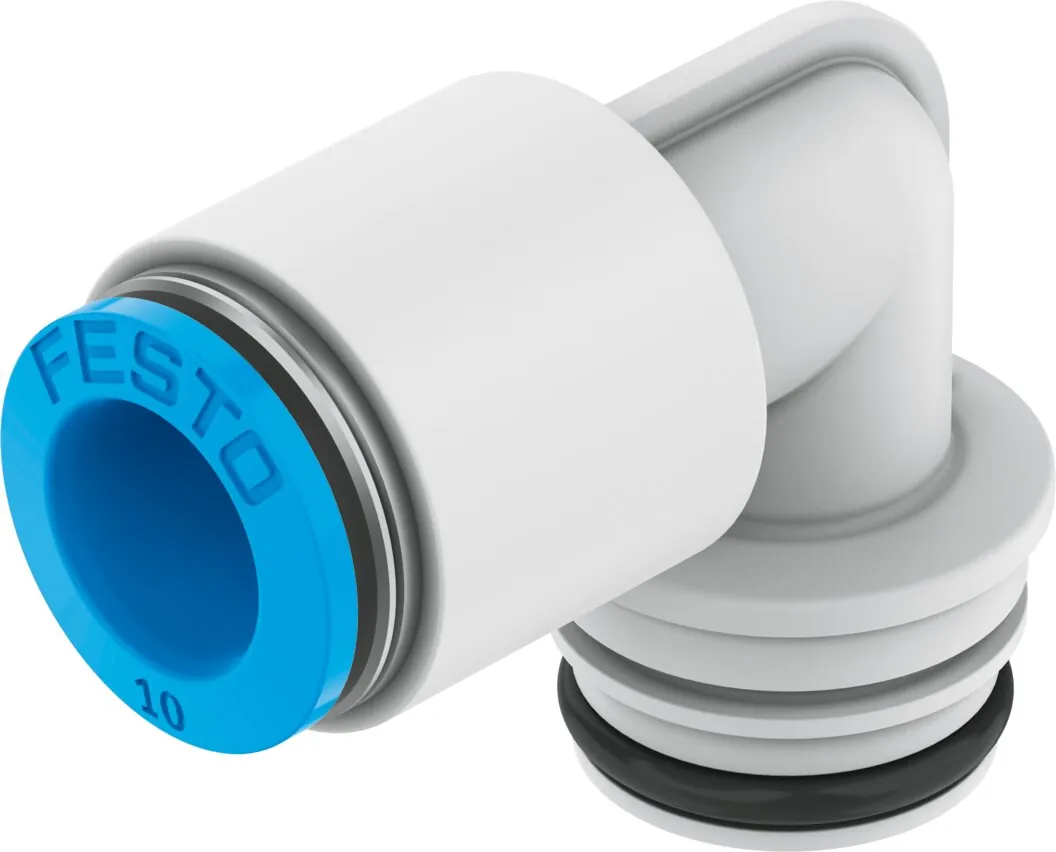

Картриджный фитинг Festo QSPLKG20-12: с цанговым фитингом, угловой.

Условный проход
7,7 мм
Размер
Стандарт
Тип уплотнения резьбового соединения
О-кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Масса
17 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSPLKG20-12

  1. QSPLKG20Серия

    Картриджный фитинг

  2. 12Пневматическое присоединение 2

    Для шланга с наружным диаметром 12 мм

Характеристики

Технические данные QSPLKG20-12

Основные

Размер
Стандарт
Условный проход
7,7 мм
Тип уплотнения резьбового соединения
О-кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Тип крепления
Монтажный штифт
Пневматическое подключение, канал 1
Картридж 20 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 12 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
17 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSPLKG20-12PDF · Festo · на русскомPDFКаталог Festo QSP-GPDF · на английском · Festo, 2026QSPLKG20Все исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

QSPLKG20-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSPLKG20-12?

Картриджный фитинг Festo QSPLKG20-12, артикул 132857: условный проход — 7,7 мм; размер — стандарт; тип уплотнения резьбового соединения — О-кольцо; положение при сборке — любое; форма — Г-образная форма; масса — 17 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать QSPLKG20-12?

По таблице данных Festo: температура окружающей среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен QSPLKG20-12?

Материал корпуса — PA с армированием; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение QSPLKG20-12?

QSPLKG20 — картриджный фитинг; 12 — пневматическое присоединение 2: для шланга с наружным диаметром 12 мм.

05Какие исполнения есть в серии QSPLKG20, кроме QSPLKG20-12?

В серии «Картриджный фитинг QSPLKG20» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на QSPLKG20-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSP-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит QSPLKG20-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSPLKG20-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08QSPLKG20-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 132857; ввоз официальный, с грузовой таможенной декларацией.
