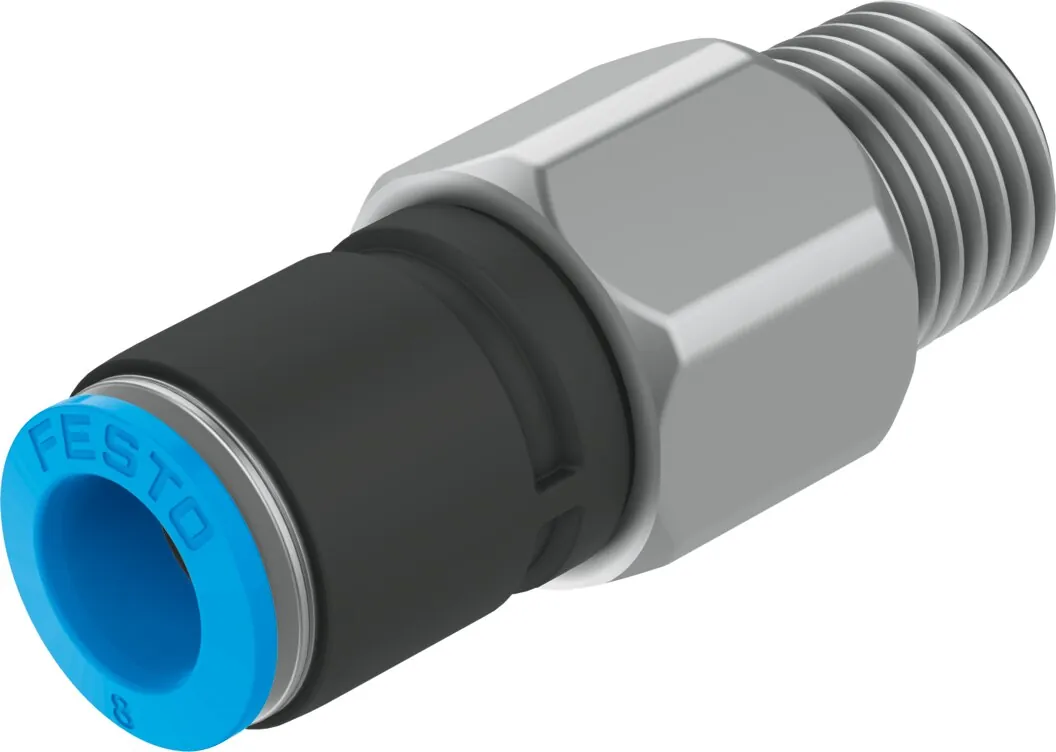

FestoПоворотное соединение с цанговым зажимом

QSR-1/4-6

GTIN 4052568034436 Оригинал Festo

Поворотное соединение с цанговым зажимом Festo QSR-1/4-6: поворотный, 360°, с шарикоподшипником, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R1/4
Условный проход
3,4 мм
Тип уплотнения резьбового соединения
Покрытие
Размер
Стандарт
Положение при сборке
Любое
Масса
23 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает QSR-1/4-6

  1. QSRСерия

    Поворотное соединение с цанговым зажимом

  2. 1/4Пневматическое присоединение 1

    Наружная резьба R1/4

  3. 6Пневматическое присоединение 2

    Цанговое соединение под шланг 6 мм

Характеристики

Технические данные QSR-1/4-6

Основные

Размер
Стандарт
Условный проход
3,4 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Макс. скорость
500 1/min
Макс. радиальный момент
0,012 Н·м
Номинальный момент затяжки
9 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 14
Пневматическое подключение, канал 1
Наружная резьба R1/4
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
23 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSR-1/4-6PDF · Festo · на русскомPDFКаталог Festo QSRPDF · на английском · Festo, 2026QSRВсе исполнения серии20 позиций, подбор по параметрам

FAQ

Частые вопросы

QSR-1/4-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSR-1/4-6?

Поворотное соединение с цанговым зажимом Festo QSR-1/4-6, артикул 153403: присоединение 1 — наружная резьба R1/4; условный проход — 3,4 мм; тип уплотнения резьбового соединения — покрытие; размер — стандарт; положение при сборке — любое; масса — 23 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSR-1/4-6?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSR-1/4-6?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSR-1/4-6?

QSR — поворотное соединение с цанговым зажимом; 1/4 — пневматическое присоединение 1: наружная резьба R1/4; 6 — пневматическое присоединение 2: цанговое соединение под шланг 6 мм.

06Какие исполнения есть в серии QSR, кроме QSR-1/4-6?

В серии «Поворотное соединение с цанговым зажимом QSR» — 20 позиций. У QSR-1/4-6: присоединение 1 — наружная резьба R1/4. Другие варианты (присоединение 1: наружная резьба R1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на QSR-1/4-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSR-1/4-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSR-1/4-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSR-1/4-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153403; ввоз официальный, с грузовой таможенной декларацией.
