FestoУгловой фитинг с цанговым зажимом, поворотный

QSRL-M5-6

GTIN 4052568035075 Оригинал Festo

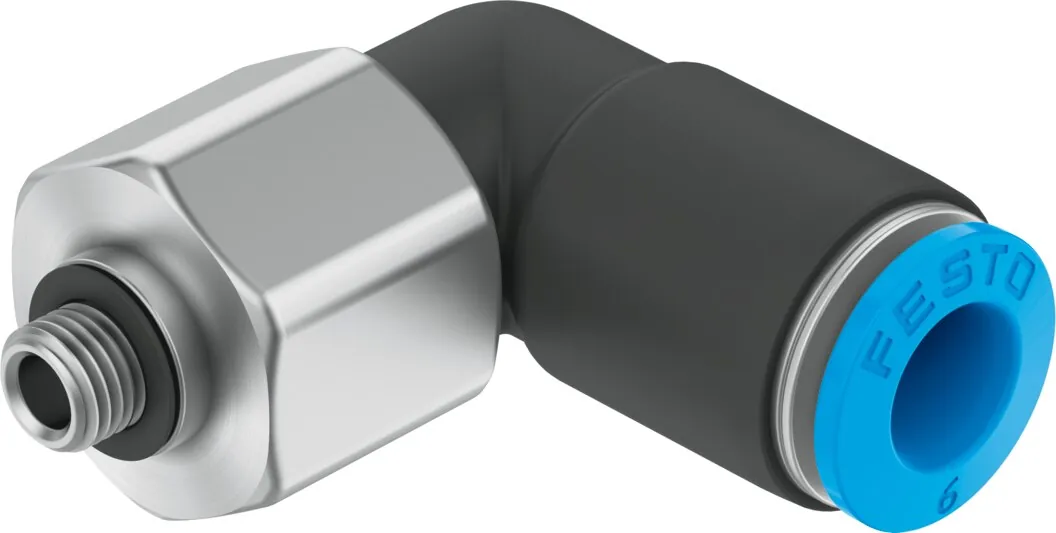

Угловой фитинг с цанговым зажимом, поворотный Festo QSRL-M5-6: поворотный, 360°, с шарикоподшипником, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба M5
Условный проход
1,6 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Размер
Стандарт
Положение при сборке
Любое
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSRL-M5-6

  1. QSRLСерия

    Угловой фитинг с цанговым зажимом, поворотный

  2. M5Пневматическое присоединение 1

    Наружная резьба M5

  3. 6Пневматическое присоединение 2

    Цанговое соединение под шланг 6 мм

Характеристики

Технические данные QSRL-M5-6

Основные

Размер
Стандарт
Условный проход
1,6 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Макс. скорость
500 1/min
Макс. радиальный момент
0,012 Н·м
Номинальный момент затяжки
1,33 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 14
Пневматическое подключение, канал 1
Наружная резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
20 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSRL-M5-6PDF · Festo · на русскомPDFКаталог Festo QSRPDF · на английском · Festo, 2026QSRLВсе исполнения серии20 позиций, подбор по параметрам

FAQ

Частые вопросы

QSRL-M5-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSRL-M5-6?

Угловой фитинг с цанговым зажимом, поворотный Festo QSRL-M5-6, артикул 153530: присоединение 1 — наружная резьба M5; условный проход — 1,6 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; размер — стандарт; положение при сборке — любое; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSRL-M5-6?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен QSRL-M5-6?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSRL-M5-6?

QSRL — угловой фитинг с цанговым зажимом, поворотный; M5 — пневматическое присоединение 1: наружная резьба M5; 6 — пневматическое присоединение 2: цанговое соединение под шланг 6 мм.

06Какие исполнения есть в серии QSRL, кроме QSRL-M5-6?

В серии «Угловой фитинг с цанговым зажимом, поворотный QSRL» — 20 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на QSRL-M5-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSRL-M5-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSRL-M5-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSRL-M5-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153530; ввоз официальный, с грузовой таможенной декларацией.
