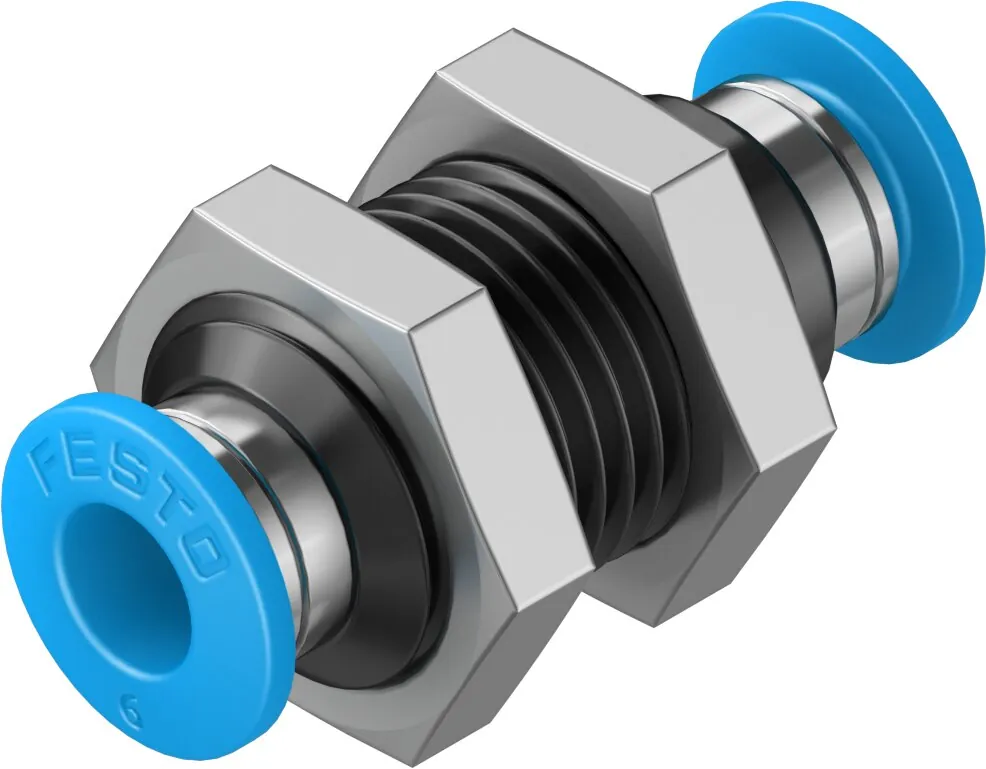

FestoЦанговое соединение

QSS-6

GTIN 4052568011130 Оригинал Festo

Цанговое соединение Festo QSS-6: для шлангов с наружным диаметром 6 мм; 5 мм; наружный шестигранник A/F 17.

Условный проход
5 мм
Тип крепления
Наружный шестигранник A/F 17
Размер
Стандарт
Положение при сборке
Любое
Форма
Переборочное исполнение
Масса
16 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSS-6

  1. QSSСерия

    Цанговое соединение

  2. 6Пневматическое присоединение 1

    Цанговое соединение под шланг 6 мм

Характеристики

Технические данные QSS-6

Основные

Размер
Стандарт
Условный проход
5 мм
Положение при сборке
Любое
Форма
Переборочное исполнение
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Тип крепления
Наружный шестигранник A/F 17
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 6 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
16 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий
Материал отпускающего кольца
POM
Материал гайки
Никелированная латунь
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSS-6

По разделу «Принадлежности» каталога Festo — для размера 6.

Прочее1

Документы

Документация

PDFТаблица данных QSS-6PDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSSВсе исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

QSS-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSS-6?

Цанговое соединение Festo QSS-6, артикул 153158: условный проход — 5 мм; тип крепления — наружный шестигранник A/F 17; размер — стандарт; положение при сборке — любое; форма — переборочное исполнение; масса — 16 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSS-6?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QSS-6?

Материал корпуса — анодированный алюминий; материал отпускающего кольца — POM; материал гайки — никелированная латунь; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSS-6?

QSS — цанговое соединение; 6 — пневматическое присоединение 1: цанговое соединение под шланг 6 мм.

06Какие исполнения есть в серии QSS, кроме QSS-6?

В серии «Цанговое соединение QSS» — 15 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSS-6?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSS-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSS-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSS-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSS-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153158; ввоз официальный, с грузовой таможенной декларацией.
