FestoЦанговое соединение

QSSK-6

GTIN 4052568023881 Оригинал Festo

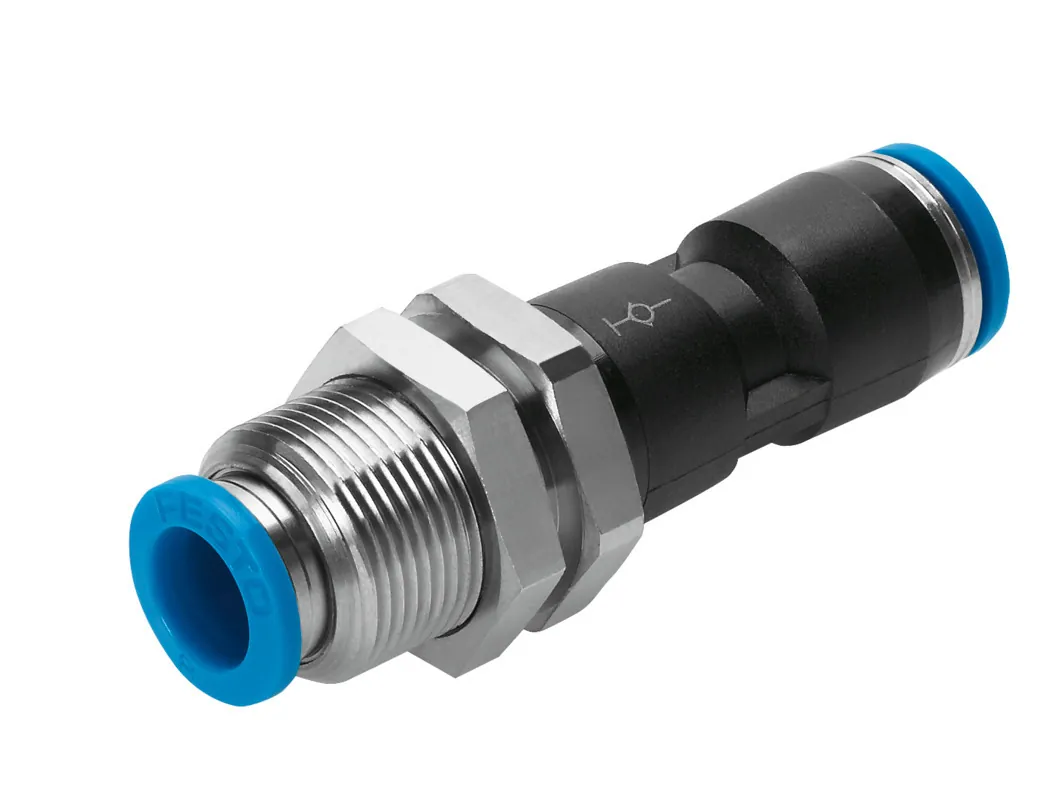

Цанговое соединение Festo QSSK-6: для шлангов с наружным диаметром 6 мм; 3 мм.

Условный проход
3 мм
Размер
Стандарт
Глубина вставки шланга
13,7 мм
Положение при сборке
Любое
Форма
Переборочное исполнение
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSSK-6

  1. QSSKСерия

    Цанговое соединение

  2. 6Пневматическое присоединение 1

    Цанговое соединение под шланг 6 мм

Характеристики

Технические данные QSSK-6

Основные

Размер
Стандарт
Условный проход
3 мм
Одобренный тип шланга
PAN-; PAN-MF-; PAN-R-; PAN-V0-; PEN-; PFAN-; PLN-; PTFEN-; PUN-; PUN-CM-; PUN-DUO-; PUN-H-; PUN-H-DUO-; PUN-S-; PUN-S-DUO-; PUN-V0-
Глубина вставки шланга
13,7 мм
Положение при сборке
Любое
Форма
Переборочное исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 6 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
20 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSSK-6PDF · Festo · на русскомPDFКаталог Festo QSKPDF · на английском · Festo, 2026QSSKВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

QSSK-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSSK-6?

Цанговое соединение Festo QSSK-6, артикул 130638: условный проход — 3 мм; размер — стандарт; глубина вставки шланга — 13,7 мм; положение при сборке — любое; форма — переборочное исполнение; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSSK-6?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QSSK-6?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSSK-6?

QSSK — цанговое соединение; 6 — пневматическое присоединение 1: цанговое соединение под шланг 6 мм.

06Какие исполнения есть в серии QSSK, кроме QSSK-6?

В серии «Цанговое соединение QSSK» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на QSSK-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QSK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QSSK-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSSK-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QSSK-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130638; ввоз официальный, с грузовой таможенной декларацией.
