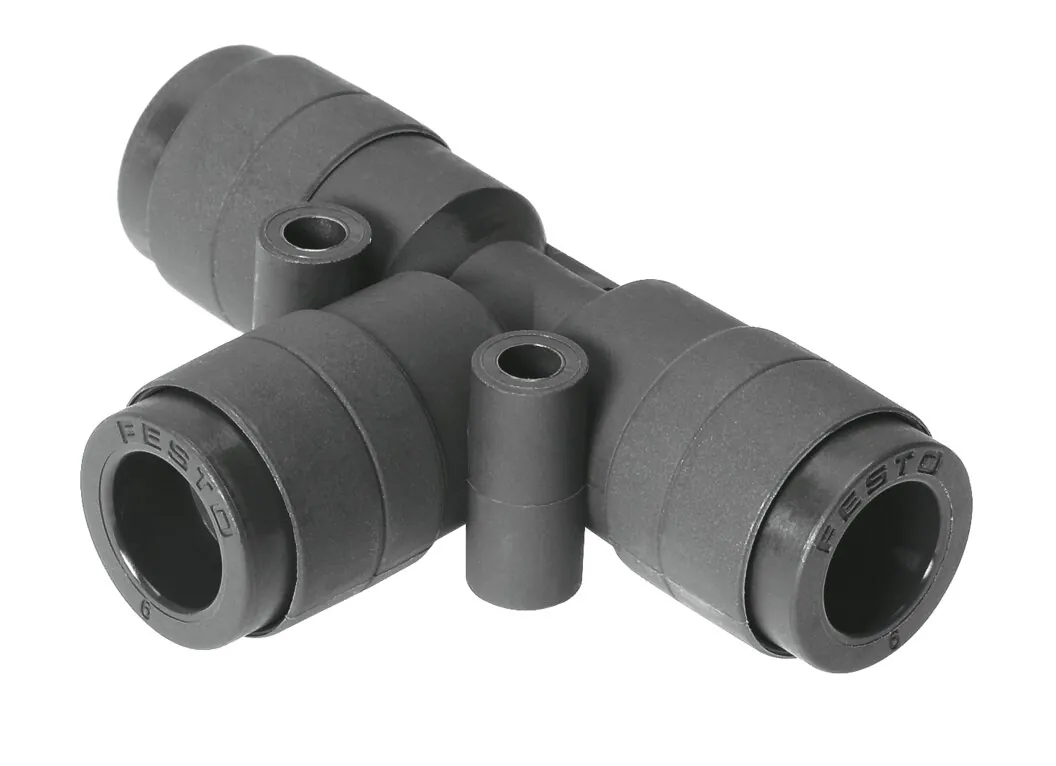

FestoТройник с цанговым зажимом

QST-V0-12

GTIN 4052568035853 Оригинал Festo

Тройник с цанговым зажимом Festo QST-V0-12: для шлангов с наружным диаметром 12 мм; для шлангов с наружным диаметром 12 мм; 10 мм.

Условный проход
10 мм
Размер
Стандарт
Форма
Т-образный
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Масса
40 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QST-V0-12

  1. QSTСерия

    Тройник с цанговым зажимом

  2. V0Особенность материала

    Не поддерживает горение

  3. 12Пневматическое присоединение 1

    Цанговое соединение под шланг 12 мм

Характеристики

Технические данные QST-V0-12

Основные

Размер
Стандарт
Условный проход
10 мм
Огневое испытание материала
UL94 В-0 (корпус); UL94 В-0 (отпускающее кольцо)
Форма
Т-образный
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 12 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 12 мм
Цвет отпускающего кольца
Черный

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
40 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
PBT
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая; Латунь

Принадлежности

Что подходит к QST-V0-12

По разделу «Принадлежности» каталога Festo — для размера 12.

Прочее1

Документы

Документация

PDFТаблица данных QST-V0-12PDF · Festo · на русскомPDFКаталог Festo QS-V0PDF · на английском · Festo, 2026QSTВсе исполнения серии98 позиций, подбор по параметрам

FAQ

Частые вопросы

QST-V0-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QST-V0-12?

Тройник с цанговым зажимом Festo QST-V0-12, артикул 160536: условный проход — 10 мм; размер — стандарт; форма — Т-образный; размер контейнера — 1; тип конструкции — возвратно-поступательный принцип; масса — 40 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QST-V0-12?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен QST-V0-12?

Материал корпуса — PBT; материал отпускающего кольца — PBT; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая, латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QST-V0-12?

QST — тройник с цанговым зажимом; V0 — особенность материала: не поддерживает горение; 12 — пневматическое присоединение 1: цанговое соединение под шланг 12 мм.

06Какие исполнения есть в серии QST, кроме QST-V0-12?

В серии «Тройник с цанговым зажимом и резьбой QST» — 98 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QST-V0-12?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QST-V0-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS-V0; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QST-V0-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QST-V0-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QST-V0-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 160536; ввоз официальный, с грузовой таможенной декларацией.
