FestoТройник с цанговым зажимом и резьбой

QST-V0-3/8-8

GTIN 4052568035778 Оригинал Festo

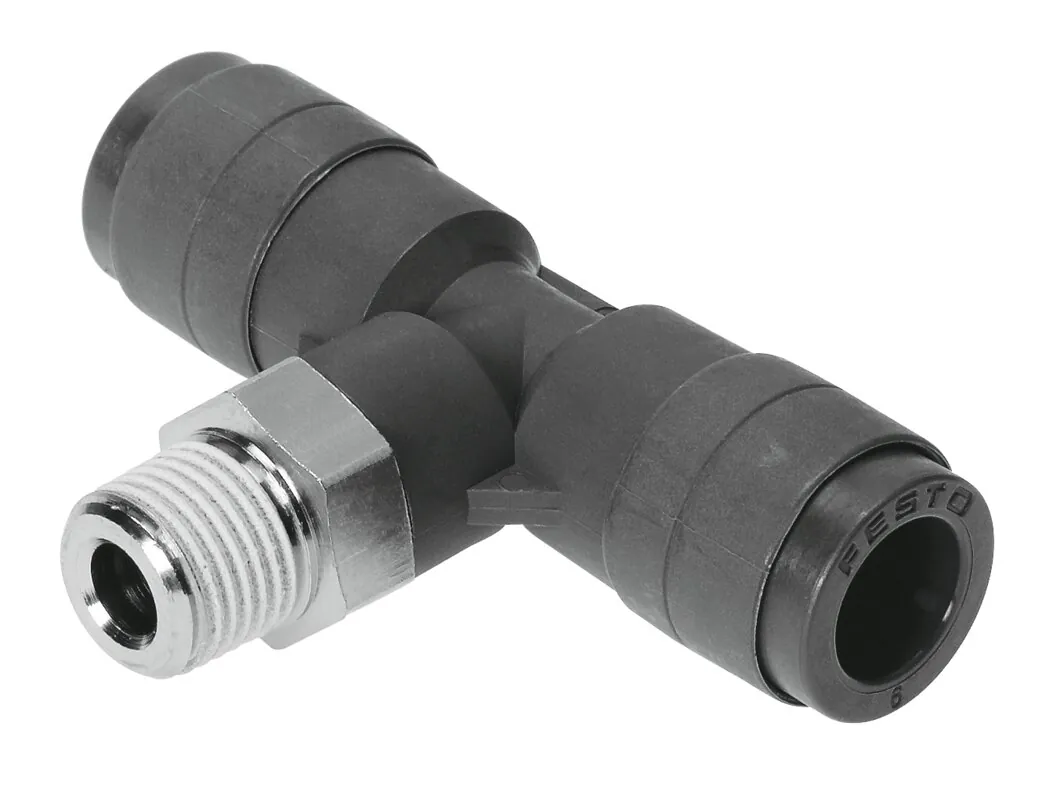

Тройник с цанговым зажимом и резьбой Festo QST-V0-3/8-8: 360° ориентируемое, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R3/8
Условный проход
6,7 мм
Тип уплотнения резьбового соединения
Покрытие
Размер
Стандарт
Форма
Т-образный
Масса
37 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает QST-V0-3/8-8

  1. QSTСерия

    Тройник с цанговым зажимом и резьбой

  2. V0Особенность материала

    Не поддерживает горение

  3. 3/8Пневматическое присоединение 1

    Наружная резьба R3/8

  4. 8Пневматическое присоединение 2

    Цанговое соединение под шланг 8 мм

Характеристики

Технические данные QST-V0-3/8-8

Основные

Размер
Стандарт
Условный проход
6,7 мм
Огневое испытание материала
UL94 В-0 (корпус); UL94 В-0 (отпускающее кольцо)
Тип уплотнения резьбового соединения
Покрытие
Форма
Т-образный
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Номинальный момент затяжки
15,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Тип крепления
Наружный шестигранник A/F 17
Пневматическое подключение, канал 1
Наружная резьба R3/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 8 мм
Цвет отпускающего кольца
Черный

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
37 г

Материалы

Материал резьбовой заглушки
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
PBT
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая; Латунь

Принадлежности

Что подходит к QST-V0-3/8-8

По разделу «Принадлежности» каталога Festo — для размера 8.

Прочее1

Документы

Документация

PDFТаблица данных QST-V0-3/8-8PDF · Festo · на русскомPDFКаталог Festo QS-V0PDF · на английском · Festo, 2026QSTВсе исполнения серии98 позиций, подбор по параметрам

FAQ

Частые вопросы

QST-V0-3/8-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QST-V0-3/8-8?

Тройник с цанговым зажимом и резьбой Festo QST-V0-3/8-8, артикул 160528: присоединение 1 — наружная резьба R3/8; условный проход — 6,7 мм; тип уплотнения резьбового соединения — покрытие; размер — стандарт; форма — Т-образный; масса — 37 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QST-V0-3/8-8?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен QST-V0-3/8-8?

Материал резьбовой заглушки — никелированная латунь; материал корпуса — PBT; материал отпускающего кольца — PBT; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QST-V0-3/8-8?

QST — тройник с цанговым зажимом и резьбой; V0 — особенность материала: не поддерживает горение; 3/8 — пневматическое присоединение 1: наружная резьба R3/8; 8 — пневматическое присоединение 2: цанговое соединение под шланг 8 мм.

06Какие исполнения есть в серии QST, кроме QST-V0-3/8-8?

В серии «Тройник с цанговым зажимом и резьбой QST» — 98 позиций. У QST-V0-3/8-8: присоединение 1 — наружная резьба R3/8. Другие варианты (присоединение 1: наружная резьба R1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QST-V0-3/8-8?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QST-V0-3/8-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS-V0; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QST-V0-3/8-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QST-V0-3/8-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QST-V0-3/8-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 160528; ввоз официальный, с грузовой таможенной декларацией.
