FestoТройник с цанговым зажимом и резьбой

QSTL-3/8-10

GTIN 4052568032173 Оригинал Festo

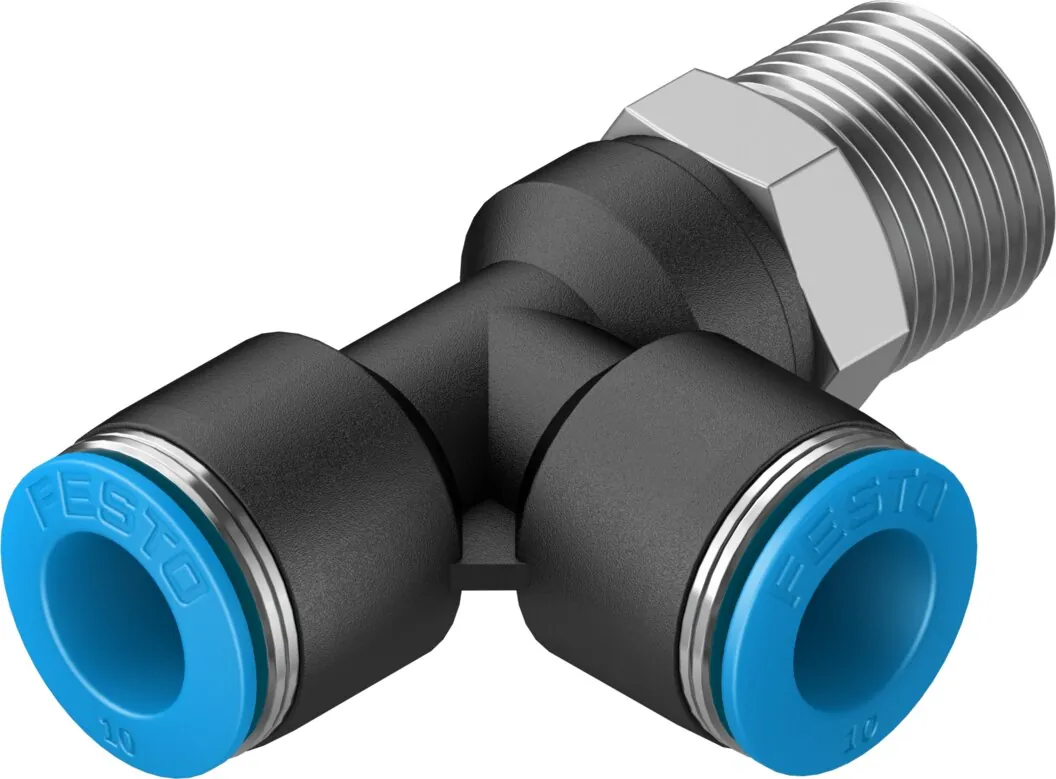

Тройник с цанговым зажимом и резьбой Festo QSTL-3/8-10: 360° ориентируемое, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R3/8
Условный проход
8,3 мм
Тип уплотнения резьбового соединения
Покрытие
Размер
Стандарт
Положение при сборке
Любое
Масса
42 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSTL-3/8-10

  1. QSTLСерия

    Тройник с цанговым зажимом и резьбой

  2. 3/8Пневматическое присоединение 1

    Наружная резьба R3/8

  3. 10Пневматическое присоединение 2

    Цанговое соединение под шланг 10 мм

Характеристики

Технические данные QSTL-3/8-10

Основные

Размер
Стандарт
Условный проход
8,3 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Г-образная форма, дополнительное цанговое соединение вдоль оси
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
15,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Кол-во выходов
2
Кол-во линий питания
1
Тип крепления
Наружный шестигранник A/F 17
Пневматическое подключение, канал 1
Наружная резьба R3/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 10 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
42 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSTL-3/8-10

По разделу «Принадлежности» каталога Festo — для размера 10.

Прочее1

Документы

Документация

PDFТаблица данных QSTL-3/8-10PDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSTLВсе исполнения серии32 позиции, подбор по параметрам

FAQ

Частые вопросы

QSTL-3/8-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSTL-3/8-10?

Тройник с цанговым зажимом и резьбой Festo QSTL-3/8-10, артикул 153124: присоединение 1 — наружная резьба R3/8; условный проход — 8,3 мм; тип уплотнения резьбового соединения — покрытие; размер — стандарт; положение при сборке — любое; масса — 42 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSTL-3/8-10?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QSTL-3/8-10?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSTL-3/8-10?

QSTL — тройник с цанговым зажимом и резьбой; 3/8 — пневматическое присоединение 1: наружная резьба R3/8; 10 — пневматическое присоединение 2: цанговое соединение под шланг 10 мм.

06Какие исполнения есть в серии QSTL, кроме QSTL-3/8-10?

В серии «Тройник с цанговым зажимом и резьбой QSTL» — 32 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSTL-3/8-10?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSTL-3/8-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSTL-3/8-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSTL-3/8-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSTL-3/8-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153124; ввоз официальный, с грузовой таможенной декларацией.
