FestoХ-образное соединение с цанговыми зажимами

QSX-8

GTIN 4052568033569 Оригинал Festo

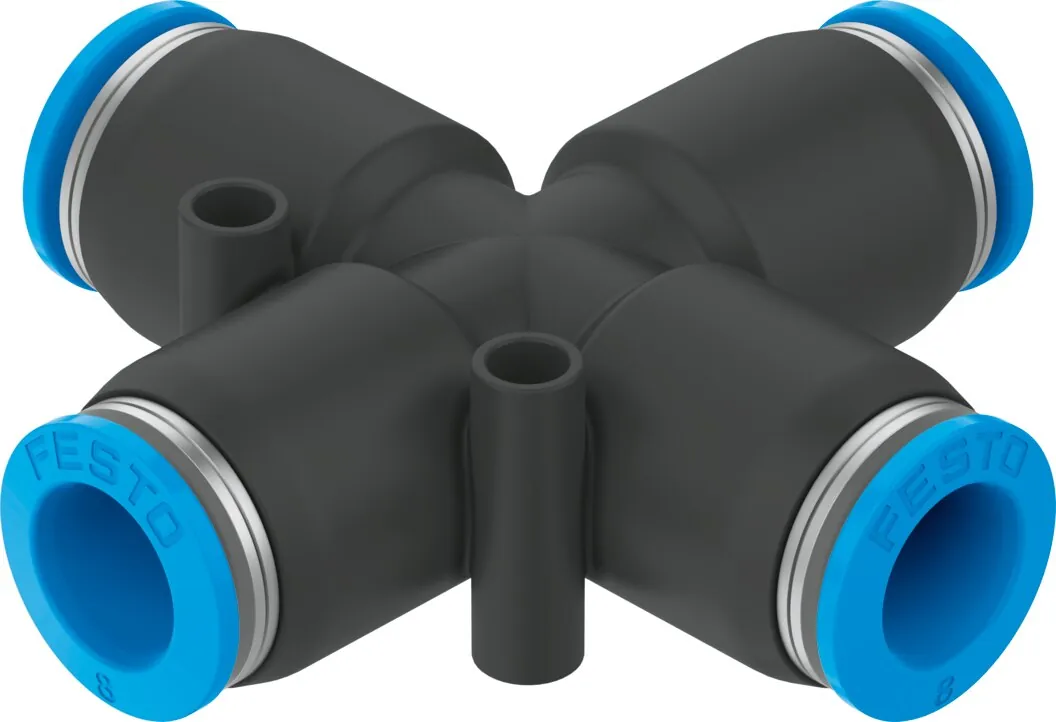

Х-образное соединение с цанговыми зажимами Festo QSX-8: для шлангов с наружным диаметром 8 мм; 4,7 мм.

Условный проход
4,7 мм
Размер
Стандарт
Положение при сборке
Любое
Форма
Х-образная форма
Размер контейнера
10
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает QSX-8

  1. QSXСерия

    Х-образное соединение с цанговыми зажимами

  2. 8Пневматическое присоединение 1

    Цанговое соединение под шланг 8 мм

Характеристики

Технические данные QSX-8

Основные

Размер
Стандарт
Условный проход
4,7 мм
Положение при сборке
Любое
Форма
Х-образная форма
Размер контейнера
10
Тип конструкции
Возвратно-поступательный принцип
Кол-во выходов
3
Кол-во линий питания
1
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 8 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 8 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
20 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к QSX-8

По разделу «Принадлежности» каталога Festo — для размера 8.

Прочее1

Документы

Документация

PDFТаблица данных QSX-8PDF · Festo · на русскомPDFКаталог Festo QSPDF · на английском · Festo, 2026QSXВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

QSX-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSX-8?

Х-образное соединение с цанговыми зажимами Festo QSX-8, артикул 153285: условный проход — 4,7 мм; размер — стандарт; положение при сборке — любое; форма — Х-образная форма; размер контейнера — 10; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать QSX-8?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QSX-8?

Материал корпуса — PBT; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение QSX-8?

QSX — Х-образное соединение с цанговыми зажимами; 8 — пневматическое присоединение 1: цанговое соединение под шланг 8 мм.

06Какие исполнения есть в серии QSX, кроме QSX-8?

В серии «Х-образное соединение с цанговыми зажимами QSX» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к QSX-8?

В блоке «Принадлежности» на этой странице: прочее (1). Например: QSO. Подобраны по каталогу Festo для этого размера.

08Есть ли на QSX-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит QSX-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSX-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10QSX-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153285; ввоз официальный, с грузовой таможенной декларацией.
