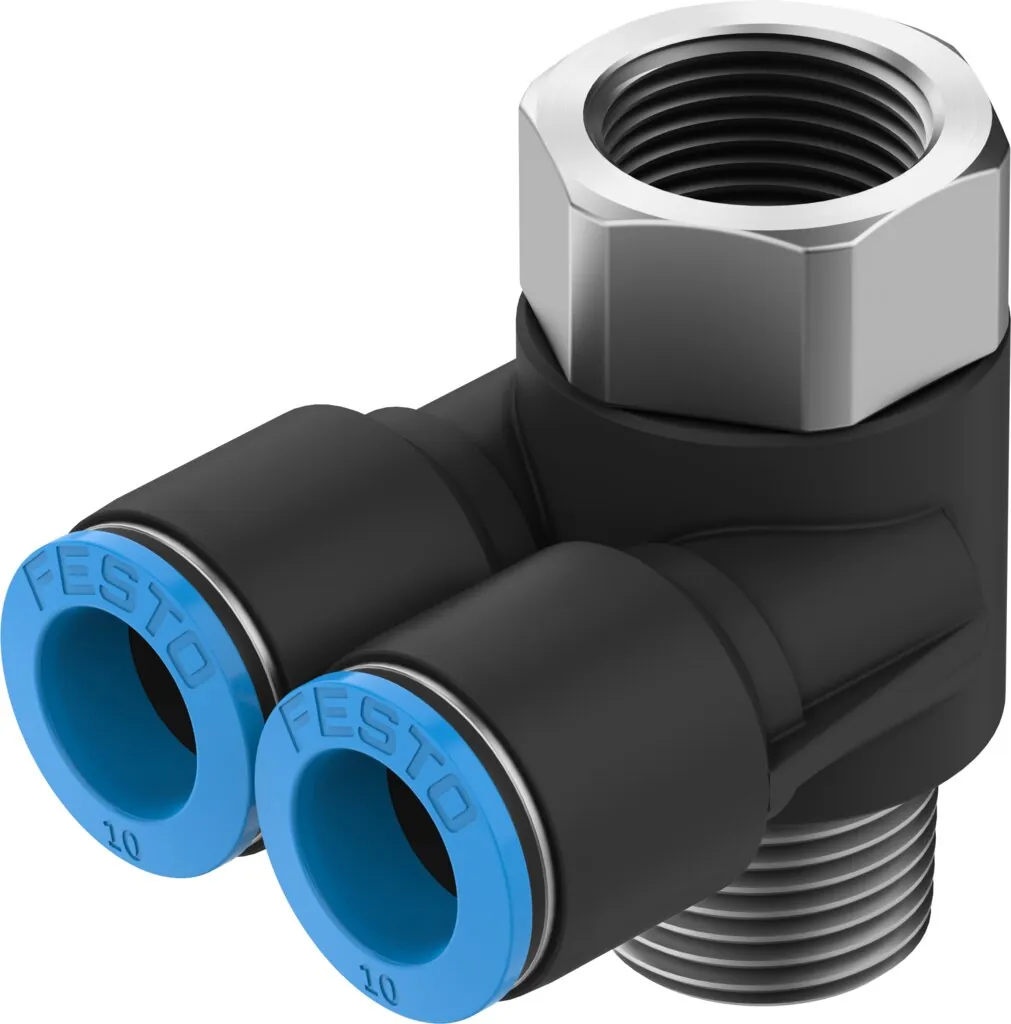

FestoКоллектор разводной многосекционный

QSYTF-3/8-10-B

GTIN 4052568032821 Оригинал Festo

Коллектор разводной многосекционный Festo QSYTF-3/8-10-B: 360° ориентируемое, наружная и внутренняя резьба с внешним шестигранником.

Присоединение 1
Наружная резьба R3/8
Условный проход
5,5 мм
Тип уплотнения резьбового соединения
Покрытие
Размер
Стандарт
Положение при сборке
Любое
Масса
72 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные QSYTF-3/8-10-B

Основные

Размер
Стандарт
Условный проход
5,5 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Тип конструкции
Возвратно-поступательный принцип
Размер контейнера
1
Номинальный момент затяжки
15,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Кол-во выходов
3
Кол-во линий питания
1
Пневматическое подключение, канал 1
Наружная резьба R3/8
Пневматическое подключение, канал 2
Внутренняя резьба G3/8; Для шлангов с наружным диаметром 10 мм
Цвет отпускающего кольца
Голубой

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 0,6 МПа
Полный диапазон температур рабочего давления
−0,95 … 6 бар
Рабочее давление в зависимости от температуры
−0,95 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода согласно декларации производителя на www.festo.com
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
72 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал пустотелого болта
Никелированная латунь
Материал отпускающего кольца
POM
Материал уплотнения шлангка
NBR
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных QSYTF-3/8-10-BPDF · Festo · на русскомPDFКаталог Festo QS-VPDF · на английском · Festo, 2026QSYTFВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

QSYTF-3/8-10-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QSYTF-3/8-10-B?

Коллектор разводной многосекционный Festo QSYTF-3/8-10-B, артикул 153198: присоединение 1 — наружная резьба R3/8; условный проход — 5,5 мм; тип уплотнения резьбового соединения — покрытие; размер — стандарт; положение при сборке — любое; масса — 72 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03В каких условиях можно использовать QSYTF-3/8-10-B?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода согласно декларации производителя на www.festo.com.

04Из каких материалов изготовлен QSYTF-3/8-10-B?

Материал корпуса — PBT; материал пустотелого болта — никелированная латунь; материал отпускающего кольца — POM; материал уплотнения шлангка — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии QSYTF, кроме QSYTF-3/8-10-B?

В серии «Коллектор разводной многосекционный QSYTF» — 8 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на QSYTF-3/8-10-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QS-V; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит QSYTF-3/8-10-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QSYTF-3/8-10-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08QSYTF-3/8-10-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153198; ввоз официальный, с грузовой таможенной декларацией.
