FestoСчитыватель кодов

SBSI-B-R3B-F12-R

GTIN 4052568267797 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

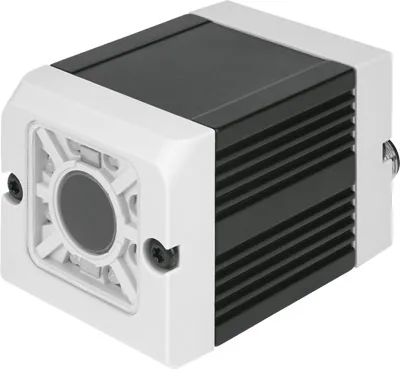

Считыватель кодов Festo SBSI-B-R3B-F12-R: монохромный считыватель кодов со встроенной линзой F=12 мм, красной светодиодной подсветкой и интерфейсом Ethernet, RS232 и PROFINET для считывания штрих-кодов и матричных кодов Для поиска альтернативных продуктов используйте Support Portal.

Кол-во цифровых выходов
4
Количество выбираемых дискретных входов/выходов
2
Разрешающая способность датчика
736 x 480 пикселей (WideVGA)
Тип датчика
Монохромный
Версия датчика изображения
Считыватель кодов
Масса
160 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Кол-во цифровых выходов

Обозначение

Что означает SBSI-B-R3B-F12-R

  1. SBSIСерия

    Считыватель кодов

  2. BФункция

    Чтение кодов

  3. R3BРазрешение и сенсор изображения

    752x480; монохромный

  4. F12Фокусное расстояние

    12 мм

  5. RЦвет подсветки

    Красный

Характеристики

Технические данные SBSI-B-R3B-F12-R

Основные

Версия датчика изображения
Считыватель кодов
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Рабочее расстояние
300 мм — бесконечный
Глубина фокусировки
12 мм
Зона обзора
Мин. 8 х 6 мм
Настройка фокуса
С регулировочным винтом
Крепление линз
Встроенные оптические устройства
Тип освещения
Встроенный; красный; LED
Длина волны
640 nm
Тип датчика
Монохромный
Разрешающая способность датчика
736 x 480 пикселей (WideVGA)
Частота образов (кадр)
50 fps
Макс. число тестовых программ/работ
8
Макс. число тестовых критериев/датчиков
2
Функция датчиков/характеристик
EAN; UPC; RSS; 2/5 Interleaved; 2/5 Industrial; GS1; Pharmacode; Codabar; ECC200; PDF 417
Типичное время цикла
1D-Barcode: 30 мс; 2D-Code: 40 мс
Информация об Ethernet, технология подключения
Розетка; M12; 4-пин
Ethernet, скорость передачи данных
100 Мбит/с
Ethernet, поддерживаемые протоколы
Ethernet/IP; FTP; PROFINET; SMB; TCP/IP
Последовательный интерфейс, подключение
Разъем; M12; 5-пин
Последовательный интерфейс, тип
RS 232 / RS 422
Электрическое подключение
12-пин; M12; Разъем
Кол-во цифровых входов
2
Кол-во цифровых выходов
4
Количество выбираемых дискретных входов/выходов
2
Переключающий вход
PNP/NPN, переключаемый
Уровень переключения
Сигнал 0: <= 3 В; Сигнал 1: >= UB — 1 В
Выход переключателя
PNP/NPN, переключаемый
Макс. выходной ток
50 мА
Защита от короткого замыкания
Для всех электрических соединений
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
−25 % / +10 %
Макс. потребление тока
550 мА
Потребление тока при отсутствии нагрузки на выходах
200 мА
Класс защиты
IP67
Размеры W x L x H
45 мм x 45 мм x 76,7 мм
Стойкость к вибрации
По EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27

Условия работы

Температура окружающей среды
0 … 50 °C
Температура хранения
−20 … 60 °C

Масса

Вес продукта
160 г

Материалы

Материал корпуса
Анодированный алюминий
Материал крышки
ABS-армированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к SBSI-B-R3B-F12-R

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели14

Крепление10

Документы

Документация

PDFТаблица данных SBSI-B-R3B-F12-RPDF · Festo · на русскомPDFКаталог Festo SBSIPDF · на английском · Festo, 2021SBSIВсе исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

SBSI-B-R3B-F12-R: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SBSI-B-R3B-F12-R?

Считыватель кодов Festo SBSI-B-R3B-F12-R, артикул 2930235: кол-во цифровых выходов — 4; количество выбираемых дискретных входов/выходов — 2; разрешающая способность датчика — 736 x 480 пикселей (WideVGA); тип датчика — монохромный; версия датчика изображения — считыватель кодов; масса — 160 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SBSI-B-R3B-F12-R?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP67.

03Из каких материалов изготовлен SBSI-B-R3B-F12-R?

Материал корпуса — анодированный алюминий; материал крышки — ABS-армированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SBSI-B-R3B-F12-R?

SBSI — считыватель кодов; B — функция: чтение кодов; R3B — разрешение и сенсор изображения: 752x480, монохромный; F12 — фокусное расстояние: 12 мм; R — цвет подсветки: красный.

05Какие исполнения есть в серии SBSI, кроме SBSI-B-R3B-F12-R?

В серии «Считыватель кодов SBSI» — 29 позиций. У SBSI-B-R3B-F12-R: кол-во цифровых выходов — 4. Другие варианты (кол-во цифровых выходов: 2) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SBSI-B-R3B-F12-R?

В блоке «Принадлежности» на этой странице: датчики и кабели (14), крепление (10). Например: NEBC-D12G4-ES-1-S-R3G4-ET, SBAL-C6-R-NR-D. Подобраны по каталогу Festo для этого размера.

07Есть ли на SBSI-B-R3B-F12-R документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SBSI; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SBSI-B-R3B-F12-R и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SBSI-B-R3B-F12-R в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SBSI-B-R3B-F12-R — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2930235; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить SBSI-B-R3B-F12-R?

Производитель снял SBSI-B-R3B-F12-R с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
