FestoДатчик объекта

SBSI-Q-AF-R2B-F12-W

GTIN 4052568289096 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

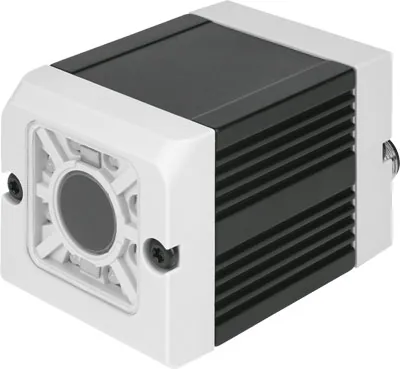

Датчик объекта Festo SBSI-Q-AF-R2B-F12-W: монохромный датчик наличия объектов со встроенной линзой (f = 12 mm), белая светодиодная подсветка, разрешение 1.3 мегапикселя, интерфейс Ethernet, RS 232 и PROFINET для различных задач, таких как определение наличия и инспекция качества, расширенные функции.

Кол-во цифровых выходов
2
Количество выбираемых дискретных входов/выходов
4
Разрешающая способность датчика
1280 x 1024 Pixel (SXGA)
Тип датчика
Монохромный
Версия датчика изображения
Датчик объекта
Масса
160 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Разрешающая способность датчика

Обозначение

Что означает SBSI-Q-AF-R2B-F12-W

  1. SBSIСерия

    Датчик объекта

  2. QФункция

    Контроль качества

  3. AFНабор функций

    Расширенный

  4. R2BРазрешение и сенсор изображения

    1280x1024; монохромный

  5. F12Фокусное расстояние

    12 мм

  6. WЦвет подсветки

    Белый

Характеристики

Технические данные SBSI-Q-AF-R2B-F12-W

Основные

Версия датчика изображения
Датчик объекта
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Глубина фокусировки
12 мм
Зона обзора
Миню 16 х 13 мм
Настройка фокуса
С регулировочным винтом
Крепление линз
Встроенные оптические устройства
Тип освещения
Встроенный; белый; LED
Тип датчика
Монохромный
Разрешающая способность датчика
1280 x 1024 Pixel (SXGA)
Частота образов (кадр)
40 fps
Макс. число тестовых программ/работ
255
Макс. число тестовых критериев/датчиков
255
Функция датчиков/характеристик
Контроль положения с помощью профиля; Сравнение с шаблоном; Соответствие профиля; Распознавание кромки; Контраст; Яркость; Пороговое значение серого; Штангенциркуль; BLOB
Типичное время цикла
Контроль положения: 30 мс; Сравнение с шаблоном: 20 мс; Соответствие профиля: 30 мс; Контраст: 4 мс; Яркость: 2 мс; Пороговое значение серого: 4 мс; Штангенциркуль: 8 мс; BLOB: 30 мс
Информация об Ethernet, технология подключения
Розетка; M12; 4-пин
Ethernet, скорость передачи данных
100 Мбит/с
Ethernet, поддерживаемые протоколы
Ethernet/IP; FTP; PROFINET; SMB; TCP/IP
Последовательный интерфейс, подключение
Разъем; M12; 5-пин
Последовательный интерфейс, тип
RS 232 / RS 422
Электрическое подключение
12-пин; M12; Разъем
Кол-во цифровых входов
2
Кол-во цифровых выходов
2
Количество выбираемых дискретных входов/выходов
4
Переключающий вход
PNP/NPN, переключаемый
Уровень переключения
Сигнал 0: <= 3 В; Сигнал 1: >= UB — 1 В
Выход переключателя
PNP/NPN, переключаемый
Макс. выходной ток
50 мА
Защита от короткого замыкания
Для всех электрических соединений
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
−25 % / +10 %
Макс. потребление тока
550 мА
Потребление тока при отсутствии нагрузки на выходах
200 мА
Класс защиты
IP67
Примечание по классу защиты
С защитной трубкой
Размеры W x L x H
45 мм x 45 мм x 76,7 мм
Стойкость к вибрации
По EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27

Условия работы

Температура окружающей среды
0 … 50 °C
Температура хранения
−20 … 60 °C

Масса

Вес продукта
160 г

Материалы

Материал корпуса
Анодированный алюминий
Материал крышки
ABS-армированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к SBSI-Q-AF-R2B-F12-W

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели14

Крепление10

Документы

Документация

PDFТаблица данных SBSI-Q-AF-R2B-F12-WPDF · Festo · на русскомPDFКаталог Festo SBSIPDF · на английском · Festo, 2021SBSIВсе исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

SBSI-Q-AF-R2B-F12-W: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SBSI-Q-AF-R2B-F12-W?

Датчик объекта Festo SBSI-Q-AF-R2B-F12-W, артикул 8058730: кол-во цифровых выходов — 2; количество выбираемых дискретных входов/выходов — 4; разрешающая способность датчика — 1280 x 1024 Pixel (SXGA); тип датчика — монохромный; версия датчика изображения — датчик объекта; масса — 160 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SBSI-Q-AF-R2B-F12-W?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP67.

03Из каких материалов изготовлен SBSI-Q-AF-R2B-F12-W?

Материал корпуса — анодированный алюминий; материал крышки — ABS-армированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SBSI-Q-AF-R2B-F12-W?

SBSI — датчик объекта; Q — функция: контроль качества; AF — набор функций: расширенный; R2B — разрешение и сенсор изображения: 1280x1024, монохромный; F12 — фокусное расстояние: 12 мм; W — цвет подсветки: белый.

05Какие исполнения есть в серии SBSI, кроме SBSI-Q-AF-R2B-F12-W?

В серии «Считыватель кодов SBSI» — 29 позиций. У SBSI-Q-AF-R2B-F12-W: разрешающая способность датчика — 1280 x 1024 Pixel (SXGA). Другие варианты (разрешающая способность датчика: 736 x 480 пикселей (WideVGA)) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SBSI-Q-AF-R2B-F12-W?

В блоке «Принадлежности» на этой странице: датчики и кабели (14), крепление (10). Например: NEBC-D12G4-ES-1-S-R3G4-ET, SBAL-C6-R-NR-D. Подобраны по каталогу Festo для этого размера.

07Есть ли на SBSI-Q-AF-R2B-F12-W документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SBSI; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SBSI-Q-AF-R2B-F12-W и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SBSI-Q-AF-R2B-F12-W в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SBSI-Q-AF-R2B-F12-W — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8058730; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить SBSI-Q-AF-R2B-F12-W?

Производитель снял SBSI-Q-AF-R2B-F12-W с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
