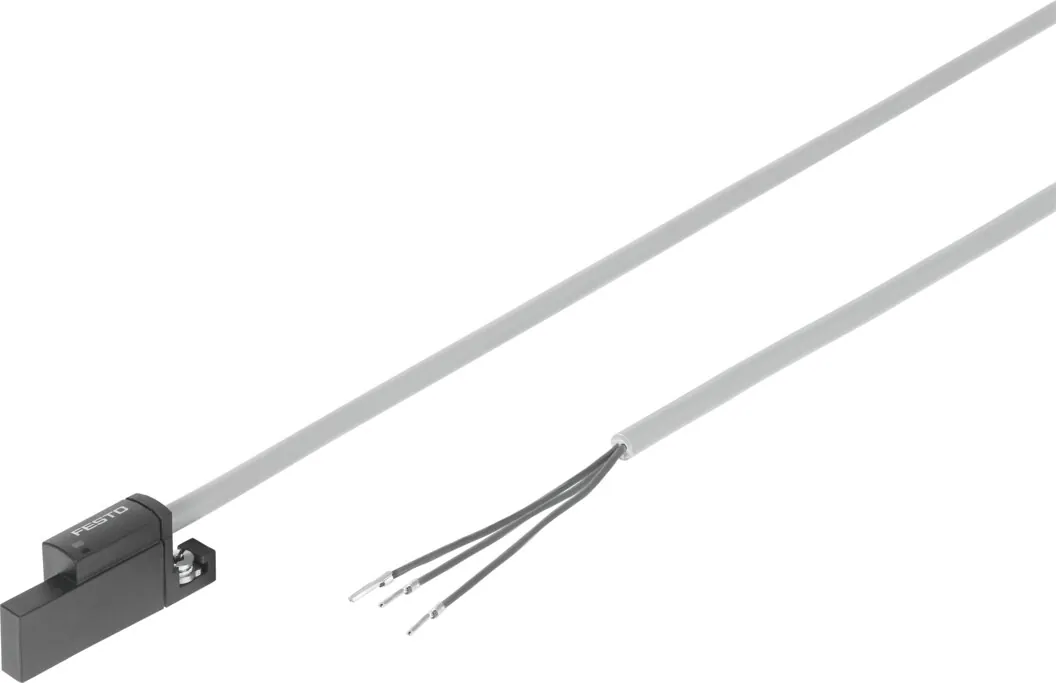

FestoДатчик положения

SDBT-BSW-1L-NU-W-5-N-LE

GTIN 4052568265021 Оригинал Festo

Датчик положения Festo SDBT-BSW-1L-NU-W-5-N-LE: 24 В; NPN; EN 60947-5-2; стойкие к брызгам сварки.

Напряжение пост. тока
24 В
Выход переключателя
NPN
Основан на стандарте
EN 60947-5-2
Атрибуты кабеля
Стойкие к брызгам сварки
Форма
Для Т-образной щели
Масса
119 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Обозначение

Что означает SDBT-BSW-1L-NU-W-5-N-LE

  1. SDBTСерия

    Датчик положения

  2. BSWИсполнение датчика и принцип действия датчика и дополнительно

    Вставляется в паз, зажим сзади; бесконтактный (полупроводниковый); стойкость к сварочным полям

  3. 1LНоминальное напряжение и индикация

    24 В пост. тока; светодиод

  4. NUДискретный выход

    3-проводный, нормально разомкнутый, NPN

  5. WСвойства кабеля

    Стойкость к сварочным брызгам

  6. 5Длина кабеля, м

    5 м

  7. NОбозначение кабеля

    Без держателя маркировки

  8. LEЭлектрическое подключение

    Свободный конец

Характеристики

Технические данные SDBT-BSW-1L-NU-W-5-N-LE

Основные

Форма
Для Т-образной щели
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Специальные характеристики
Стойкость к ультрафиолету; Стойкий к маслу; Стойкость к полям сварки; Стойкие к брызгам сварки
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Макс. скорость перемещения
1 м/с
Точность повторения
0,2 мм
Выход переключателя
NPN
Характеристика переключения в процессе сварки
Выходной сигнал фиксируется
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 15 мс
Время выключения
<= 25 мс
Макс. частота переключения
25 Гц
Макс. выходной ток
100 мА
Макс. выходной ток монтажных принадлежностей
100 мА
Макс. характеристика контакта DC
2,8 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
2,8 Вт
Падение напряжения
< 1,5 В
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Минимальный ток нагрузки
0 мА
Остаточный ток
< 0,14 мА
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Номинальное рабочее напряжение пост. тока
24 В
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу
Длина кабеля
5 м
Атрибуты кабеля
Стойкие к брызгам сварки
Цвет оплетки кабеля
Серый
Концы проводов
Разъем кабеля
Тип крепления
Затянутый; Вставляется в паз сверху
Макс. момент затяжки
0,6 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Оранжевый светодиод
Класс защиты
IP65; IP68
Стойкость к магнитным полям
Нечувствительность к переменным магнитным полям (50 … 60 Гц) < 200 mT; Нечувствительность к сварочным магнитным полям (1000 Гц) < 200 mT Исполнение, не чувствительное полям сварки < Bon

Условия работы

Температура окружающей среды
−5 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
119,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
ПВХ, облученный
Материал изоляции
PVC
Материал корпуса
Эпоксидная смола; PA с армированием; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SDBT-BSW-1L-NU-W-5-N-LE

По разделу «Принадлежности» каталога Festo — для размера 5.

Прочее1
Крепление19

Документы

Документация

PDFТаблица данных SDBT-BSW-1L-NU-W-5-N-LEPDF · Festo · на русскомPDFКаталог Festo SDBT-BSWPDF · на английском · Festo, 2026SDBTВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

SDBT-BSW-1L-NU-W-5-N-LE: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SDBT-BSW-1L-NU-W-5-N-LE?

Датчик положения Festo SDBT-BSW-1L-NU-W-5-N-LE, артикул 2427618: напряжение пост. тока — 24 В; выход переключателя — NPN; основан на стандарте — EN 60947-5-2; атрибуты кабеля — стойкие к брызгам сварки; форма — для Т-образной щели; масса — 119 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SDBT-BSW-1L-NU-W-5-N-LE?

По таблице данных Festo: температура окружающей среды — −5 … 80 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SDBT-BSW-1L-NU-W-5-N-LE?

Материал оплетки кабеля — ПВХ, облученный; материал изоляции — PVC; материал корпуса — эпоксидная смола, PA с армированием, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SDBT-BSW-1L-NU-W-5-N-LE?

SDBT — датчик положения; BSW — исполнение датчика и принцип действия датчика и дополнительно: вставляется в паз, зажим сзади, бесконтактный (полупроводниковый), стойкость к сварочным полям; 1L — номинальное напряжение и индикация: 24 В пост. тока, светодиод; NU — дискретный выход: 3-проводный, нормально разомкнутый, NPN; W — свойства кабеля: стойкость к сварочным брызгам; 5 — длина кабеля, м: 5 м; N — обозначение кабеля: без держателя маркировки; LE — электрическое подключение: свободный конец.

06Какие исполнения есть в серии SDBT, кроме SDBT-BSW-1L-NU-W-5-N-LE?

В серии «Датчик положения SDBT» — 6 позиций. У SDBT-BSW-1L-NU-W-5-N-LE: выход переключателя — NPN. Другие варианты (выход переключателя: PNP, неконтактный 2-проводной) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SDBT-BSW-1L-NU-W-5-N-LE?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (19). Например: ASLR-L-423, DASP-M4-125-A. Подобраны по каталогу Festo для этого размера.

08Есть ли на SDBT-BSW-1L-NU-W-5-N-LE документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SDBT-BSW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SDBT-BSW-1L-NU-W-5-N-LE и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SDBT-BSW-1L-NU-W-5-N-LE в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SDBT-BSW-1L-NU-W-5-N-LE — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2427618; ввоз официальный, с грузовой таможенной декларацией.
