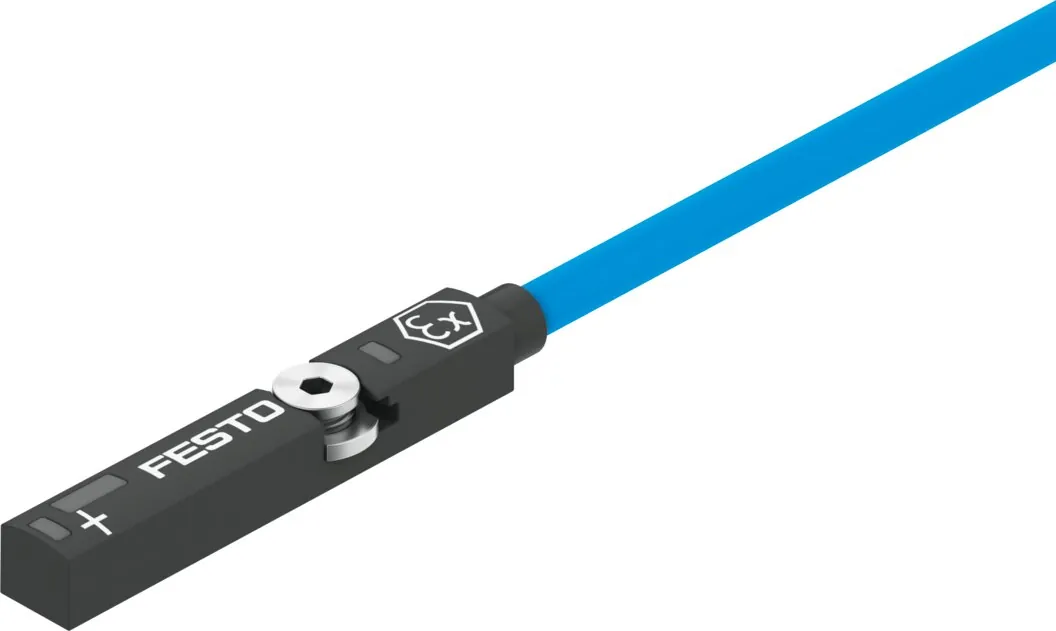

FestoДатчик положения

SDBT-MS-20NL-ZN-E-10-LE-EX6

GTIN 4052568262969 Оригинал Festo

Датчик положения Festo SDBT-MS-20NL-ZN-E-10-LE-EX6: 8,2 В; NAMUR; EN 60947-5-6; для роботов; Подходит для кабельных цепей.

Напряжение пост. тока
8,2 В
Выход переключателя
NAMUR
Основан на стандарте
EN 60947-5-6
Форма
Для Т-образной щели
Авторизация
Знак RCM
Масса
104 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подходит к: DFPC всех размеров

Характеристики

Технические данные SDBT-MS-20NL-ZN-E-10-LE-EX6

Основные

Форма
Для Т-образной щели
Основан на стандарте
EN 60947-5-6
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Категория ATEX Газ
II 1G
Взрывозащита типа "Газ"
Ex ia IIC T4...T6 Ga
Категория ATEX Пыль
II 1D
Взрывозащита типа "Пыль"
Ex ia IIIC T135°C Da
Сертификация взрывозащиты за пределами Евросоюза
EPL Da (BR); EPL Da (CN); EPL Da (GB); EPL Da (IEC-EX); EPL Da (KR); EPL Ga (BR); EPL Ga (CN); EPL Ga (GB); EPL Ga (IEC-EX); EPL Ga (KR)
Взрывобезопасная температура окружающей среды
Т4, с фиксацией кабеля: −40°C <= Ta <= +85°C; T4: −20°C <= Ta <= +85°C; Т6, с фиксацией кабеля: −40°C <= Ta <= +45°C; T6: −20°C <= Ta <= +45°C
Maкс. входное напряжение
28 В
Макс. входной ток
0,25 А
Макс. входная мощность
T4: 350 mW; T6: 72 mW
Эффективная индуктивность
30 µH
Эффективная мощность
79 nF
Сертификационный департамент
21-AV4BO-0130X; 21-AV4BO-0131X; CSAE 22UKEX1322X; DNV 17.0027 X; GYJ20.1106X; IECEx PTZ 18.0008X; PTZ 16 ATEX 0010 X
Специальные характеристики
Стойкий к маслу
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Точность повторения
0,2 мм
Выход переключателя
NAMUR
Функция переключающего элемента
NAMUR
Время включения
< 1 мс
Время выключения
< 1 мс
Макс. частота переключения
330 Гц
Остаточный ток
0,4 … 1 мА
Номинальное рабочее напряжение пост. тока
8,2 В
Диапазон рабочего напряжения DC
7,5 … 18 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
2
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу
Длина кабеля
10 м
Атрибуты кабеля
Для роботов; Подходит для кабельных цепей
Цвет оплетки кабеля
Голубой
Концы проводов
Разъем кабеля
Тип крепления
Затянутый; Вставляется в паз сверху
Момент затяжки
0,1 … 0,6 Н·м
Макс. момент затяжки
0,6 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−20 … 85 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
104 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля
TPE-U(PUR)
Материал изоляции
PP
Материал корпуса
PA с армированием; Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных SDBT-MS-20NL-ZN-E-10-LE-EX6PDF · Festo · на русскомPDFКаталог Festo SDBT-MSPDF · на английском · Festo, 2026SDBTВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

SDBT-MS-20NL-ZN-E-10-LE-EX6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SDBT-MS-20NL-ZN-E-10-LE-EX6?

Датчик положения Festo SDBT-MS-20NL-ZN-E-10-LE-EX6, артикул 579072: напряжение пост. тока — 8,2 В; выход переключателя — NAMUR; основан на стандарте — EN 60947-5-6; форма — для Т-образной щели; авторизация — знак RCM; масса — 104 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SDBT-MS-20NL-ZN-E-10-LE-EX6?

По таблице данных Festo: температура окружающей среды — −20 … 85 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SDBT-MS-20NL-ZN-E-10-LE-EX6?

Материал оплетки кабеля — TPE-U(PUR); материал изоляции — PP; материал корпуса — PA с армированием, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SDBT, кроме SDBT-MS-20NL-ZN-E-10-LE-EX6?

В серии «Датчик положения SDBT» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06К каким изделиям подходит SDBT-MS-20NL-ZN-E-10-LE-EX6?

По каталогам Festo: DFPC всех размеров.

07Есть ли на SDBT-MS-20NL-ZN-E-10-LE-EX6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SDBT-MS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SDBT-MS-20NL-ZN-E-10-LE-EX6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SDBT-MS-20NL-ZN-E-10-LE-EX6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SDBT-MS-20NL-ZN-E-10-LE-EX6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 579072; ввоз официальный, с грузовой таможенной декларацией.
