FestoДатчик давления

SDE3-V1Z-B-HQ4-2N-M8

GTIN 4052568178635 Оригинал Festo

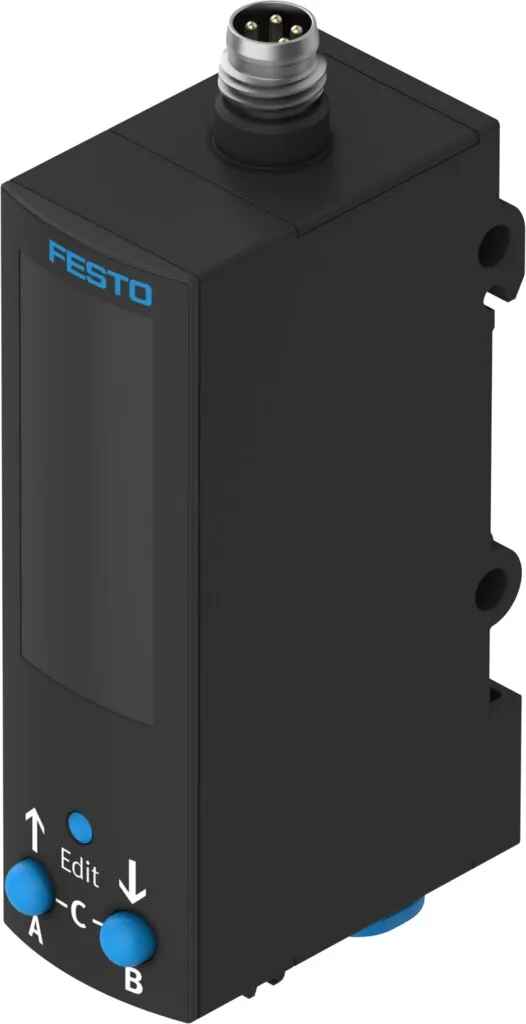

Датчик давления Festo SDE3-V1Z-B-HQ4-2N-M8: для вакуума с разъемом М8.

Выход переключателя
2xNPN
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Диапазон измерения давления, конечное значение
−1 бар
Измеряемая величина
Дифференциальное давление
Масса
37 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Диапазон измерения давления, конечное значение

Обозначение

Что означает SDE3-V1Z-B-HQ4-2N-M8

  1. SDE3Серия

    Датчик давления

  2. V1ZДиапазон измерения давления и вход давления

    -1 … 0 бар; 1 × перепад давления

  3. BИндикация

    Показания в бар

  4. HQ4Монтаж и пневматическое присоединение

    Монтаж на DIN-рейку, цанговое соединение 4 мм

  5. 2NЭлектрический выход

    2 дискретных выхода NPN

  6. M8Электрическое подключение

    Разъём M8x1

Характеристики

Технические данные SDE3-V1Z-B-HQ4-2N-M8

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Дифференциальное давление
Метод измерения
С пьезорезистивным датчиком давления
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
−1 бар
Точность, полный диапазон измеряемой величины
2 %FS
Выход переключателя
2xNPN
Функция переключения
Свободно программируемый
Функция переключающего элемента
Переключаемый
Повторяемость точки переключения
0,3 %
Макс. выходной ток
100 мА
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
15 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, тип монтажа
Фиксация винта
Тип крепления
Со сквозным отверстием; с верхней рейкой
Положение при сборке
Любое
Пневматическое присоединение
QS-4
Тип дисплея
ЖК-индикатор с подсветкой
Рабочий режим дисплея
LCD, желтый
Опции настройки
Обучение (Teach-In)
Защита от несанкционированной перенастройки
PIN-код
Диапазон установки пороговых значений
0 … 100 %
Диапазон настройки гистерезиса
0 … 90 %
Класс защиты
IP65

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
37 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Принадлежности

Что подходит к SDE3-V1Z-B-HQ4-2N-M8

По разделу «Принадлежности» каталога Festo — для размера 3. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8
Плиты и коллекторы1

Документы

Документация

PDFТаблица данных SDE3-V1Z-B-HQ4-2N-M8PDF · Festo · на русскомPDFКаталог Festo SDE3PDF · на английском · Festo, 2026SDE3Все исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

SDE3-V1Z-B-HQ4-2N-M8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SDE3-V1Z-B-HQ4-2N-M8?

Датчик давления Festo SDE3-V1Z-B-HQ4-2N-M8, артикул 540202: выход переключателя — 2xNPN; электрическое подключение 1, количество контактов/проводов — 4; электрическое подключение 1, технология подключения — M8x1, A-код по EN 61076-2-104; диапазон измерения давления, конечное значение — −1 бар; измеряемая величина — дифференциальное давление; масса — 37 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SDE3-V1Z-B-HQ4-2N-M8?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен SDE3-V1Z-B-HQ4-2N-M8?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SDE3-V1Z-B-HQ4-2N-M8?

SDE3 — датчик давления; V1Z — диапазон измерения давления и вход давления: -1 … 0 бар, 1 × перепад давления; B — индикация: показания в бар; HQ4 — монтаж и пневматическое присоединение: монтаж на DIN-рейку, цанговое соединение 4 мм; 2N — электрический выход: 2 дискретных выхода NPN; M8 — электрическое подключение: разъём M8x1.

06Какие исполнения есть в серии SDE3, кроме SDE3-V1Z-B-HQ4-2N-M8?

В серии «Датчик давления SDE3» — 24 позиции. У SDE3-V1Z-B-HQ4-2N-M8: выход переключателя — 2xNPN; диапазон измерения давления, конечное значение — −1 бар. Другие варианты (выход переключателя: 2xPNP) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SDE3-V1Z-B-HQ4-2N-M8?

В блоке «Принадлежности» на этой странице: подключение воздуха (8), плиты и коллекторы (1). Например: PUN-H-4X0,75-BL, SXE3-W. Подобраны по каталогу Festo для этого размера.

08Есть ли на SDE3-V1Z-B-HQ4-2N-M8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SDE3; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SDE3-V1Z-B-HQ4-2N-M8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SDE3-V1Z-B-HQ4-2N-M8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SDE3-V1Z-B-HQ4-2N-M8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540202; ввоз официальный, с грузовой таможенной декларацией.
