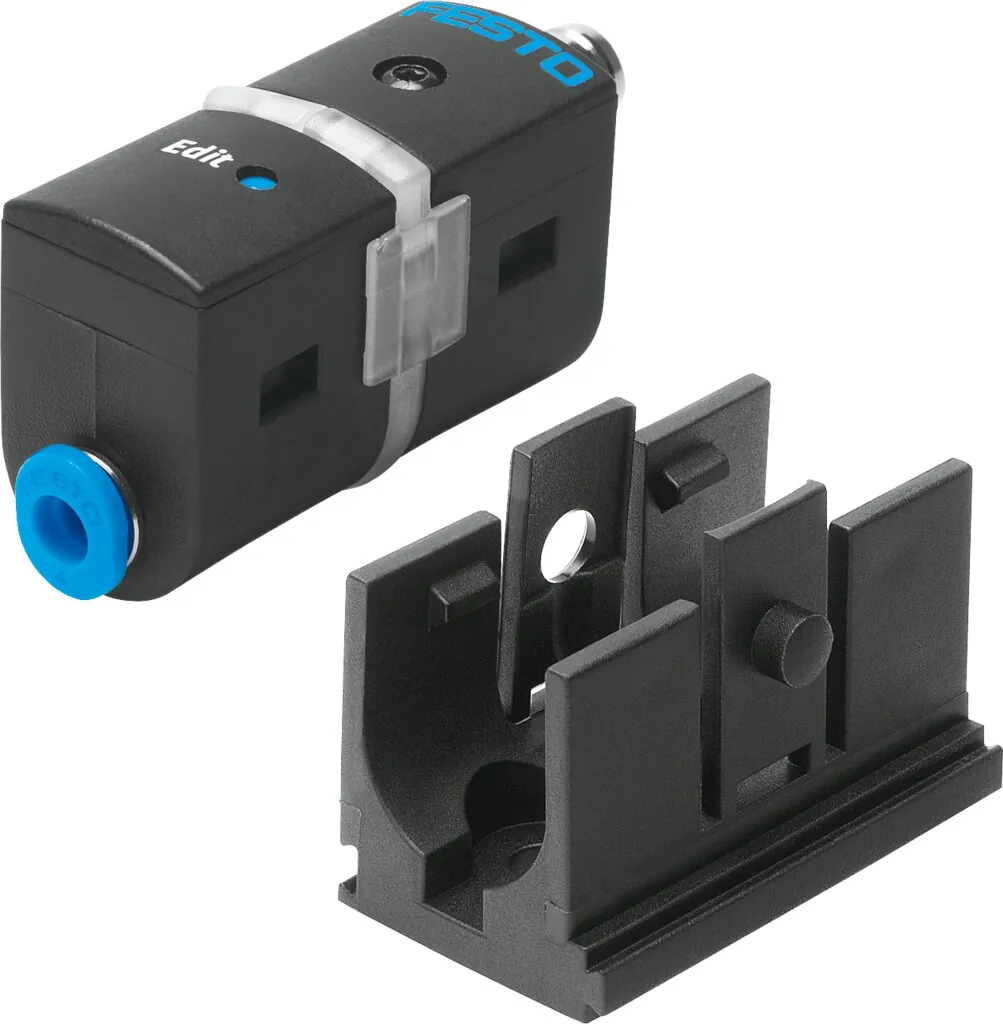

FestoДатчик давления

SDE5-V1-NF-Q6-V-M8

GTIN 4052568215392 Оригинал Festo

Датчик давления Festo SDE5-V1-NF-Q6-V-M8: для вакуума с разъемом М8.

Присоединение
QS-6
Измеряемая величина
Избыточное давление
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
−1 бар
Точность повторения в ± % шкалы
0,3 %FS
Масса
19 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Обозначение

Что означает SDE5-V1-NF-Q6-V-M8

  1. SDE5Серия

    Датчик давления

  2. V1Диапазон измерения давления

    -1 … 0 бар

  3. NFФункция выхода

    Без дискретного выхода (аналоговый выход)

  4. Q6Пневматическое присоединение

    Цанговое соединение 6 мм с двух сторон

  5. VЭлектрический выход 1

    0 … 10 В

  6. M8Электрическое подключение

    Разъём M8, 3 конт.

Характеристики

Технические данные SDE5-V1-NF-Q6-V-M8

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Избыточное давление
Метод измерения
С пьезорезистивным датчиком давления
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
−1 бар
Точность повторения в ± % шкалы
0,3 %FS
Температурный коэффициент в % шкалы/К
0,05 %FS/K
Аналоговый выход
0 — 10 В
Начальное значение выходной характеристики
0 В
Конечное значение выходной характеристики
10 В
Точность, аналоговый выход, полный диапазон измеряемой величины
3 %FS
Ошибка линейности в ± % шкалы
0,3 %FS
Защита от короткого замыкания
Да
Диапазон рабочего напряжения DC
15 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; M8x1; Разъем; по EN 60947-5-2; Круглого дизайна
Тип крепления
С принадлежностями
Положение при сборке
Любое
Пневматическое присоединение
QS-6
Режим готовности дисплея
Зеленый светодиод
Класс защиты
IP40

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
19 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA; POM

Принадлежности

Что подходит к SDE5-V1-NF-Q6-V-M8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных SDE5-V1-NF-Q6-V-M8PDF · Festo · на русскомPDFКаталог Festo SDE5PDF · на английском · Festo, 2026SDE5Все исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

SDE5-V1-NF-Q6-V-M8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SDE5-V1-NF-Q6-V-M8?

Датчик давления Festo SDE5-V1-NF-Q6-V-M8, артикул 567464: присоединение — QS-6; измеряемая величина — избыточное давление; диапазон измерения давления, начальное значение — 0 бар; диапазон измерения давления, конечное значение — −1 бар; точность повторения в ± % шкалы — 0,3 %FS; масса — 19 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SDE5-V1-NF-Q6-V-M8?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен SDE5-V1-NF-Q6-V-M8?

Материал корпуса — PA, POM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SDE5-V1-NF-Q6-V-M8?

SDE5 — датчик давления; V1 — диапазон измерения давления: -1 … 0 бар; NF — функция выхода: без дискретного выхода (аналоговый выход); Q6 — пневматическое присоединение: цанговое соединение 6 мм с двух сторон; V — электрический выход 1: 0 … 10 В; M8 — электрическое подключение: разъём M8, 3 конт.

06Какие исполнения есть в серии SDE5, кроме SDE5-V1-NF-Q6-V-M8?

В серии «Датчик давления SDE5» — 37 позиций. Другие варианты (электрическое подключение: 3-жильный, кабель, по EN 60947-5-2) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SDE5-V1-NF-Q6-V-M8?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-6X1-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на SDE5-V1-NF-Q6-V-M8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SDE5; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SDE5-V1-NF-Q6-V-M8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SDE5-V1-NF-Q6-V-M8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SDE5-V1-NF-Q6-V-M8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 567464; ввоз официальный, с грузовой таможенной декларацией.
