FestoКлапан быстрого выхлопа

SE-1/2-B

GTIN 4052568002008 Оригинал Festo

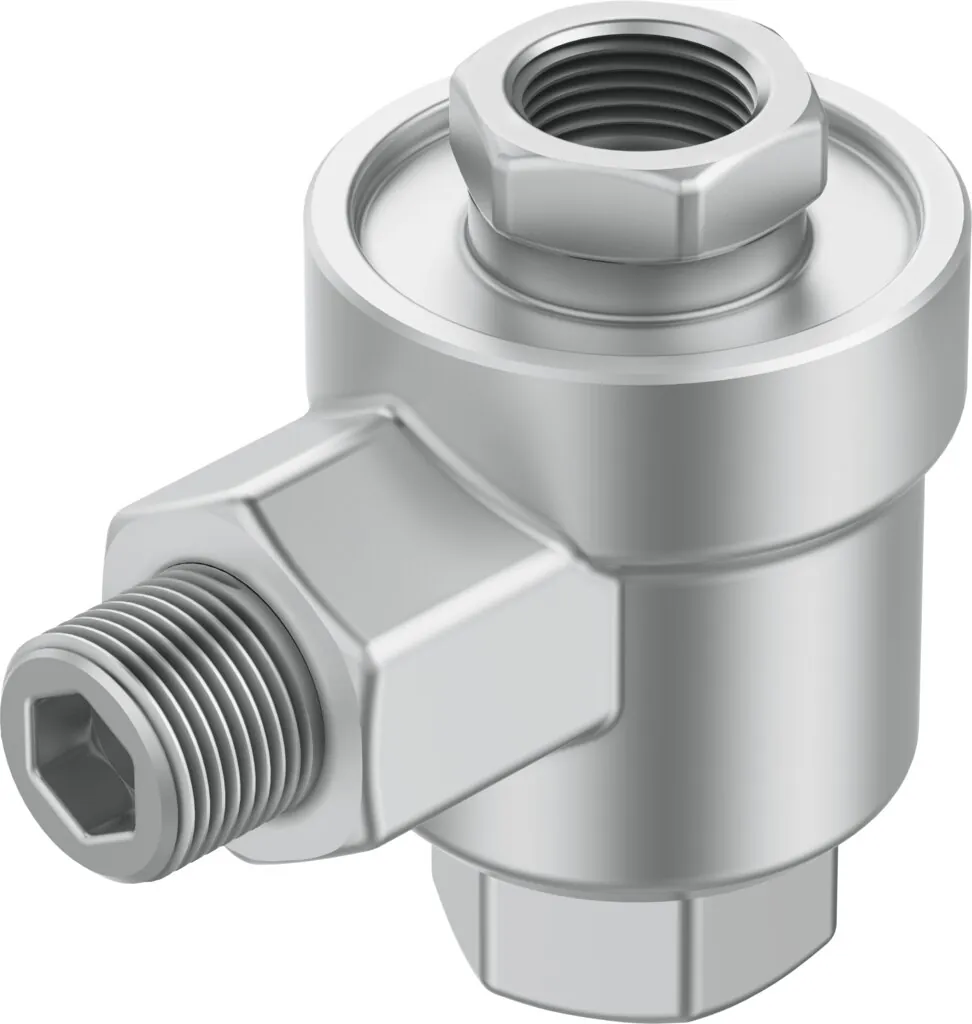

Клапан быстрого выхлопа Festo SE-1/2-B: g1/2; 15 мм; резьбовой.

Присоединение 1
G1/2
Условный проход
15 мм
Тип крепления
Резьбовой
Функция распределителя
Быстрый выхлоп
Пневматическое подключение, канал 2
G1/2
Масса
200 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает SE-1/2-B

  1. SEСерия

    Клапан быстрого выхлопа

  2. 1/2Пневматическое присоединение

    G1/2

  3. BПоколение

    Серия B

Характеристики

Технические данные SE-1/2-B

Основные

Функция распределителя
Быстрый выхлоп
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Тип крепления
Резьбовой
Стандартный номинальный расход выхлопа, 6 → 5 бар
6480 л/мин
Стандартный номинальный расход подачи, 6 → 5 бар
4560 л/мин
Условный проход
15 мм
Положение при сборке
Любое
Пневматическое подключение, канал 3
G1/2

Условия работы

Рабочее давление
0,3 … 10 бар
Температура окружающей среды
−20 … 75 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 75 °C

Масса

Вес продукта
200 г

Материалы

Материал корпуса
Алюминиевое литье под давление
Материал уплотнений
NBR

Принадлежности

Что подходит к SE-1/2-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных SE-1/2-BPDF · Festo · на русскомPDFКаталог Festo SEUPDF · на английском · Festo, 2026SEВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

SE-1/2-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SE-1/2-B?

Клапан быстрого выхлопа Festo SE-1/2-B, артикул 9688: присоединение 1 — G1/2; условный проход — 15 мм; тип крепления — резьбовой; функция распределителя — быстрый выхлоп; пневматическое подключение, канал 2 — G1/2; масса — 200 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан быстрого выхлопа?

Он сбрасывает воздух из цилиндра прямо в атмосферу, минуя распределитель, — поршень движется быстрее.

03При каком давлении и температуре работает SE-1/2-B?

По таблице данных Festo: рабочее давление — 0,3 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен SE-1/2-B?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SE-1/2-B?

SE — клапан быстрого выхлопа; 1/2 — пневматическое присоединение: G1/2; B — поколение: серия B.

06Какие исполнения есть в серии SE, кроме SE-1/2-B?

В серии «Клапан быстрого выхлопа SE» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SE-1/2-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SE-1/2-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SEU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SE-1/2-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SE-1/2-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SE-1/2-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9688; ввоз официальный, с грузовой таможенной декларацией.
