FestoКлапан быстрого выхлопа

SE-3/4

GTIN 4052568000196 Оригинал Festo

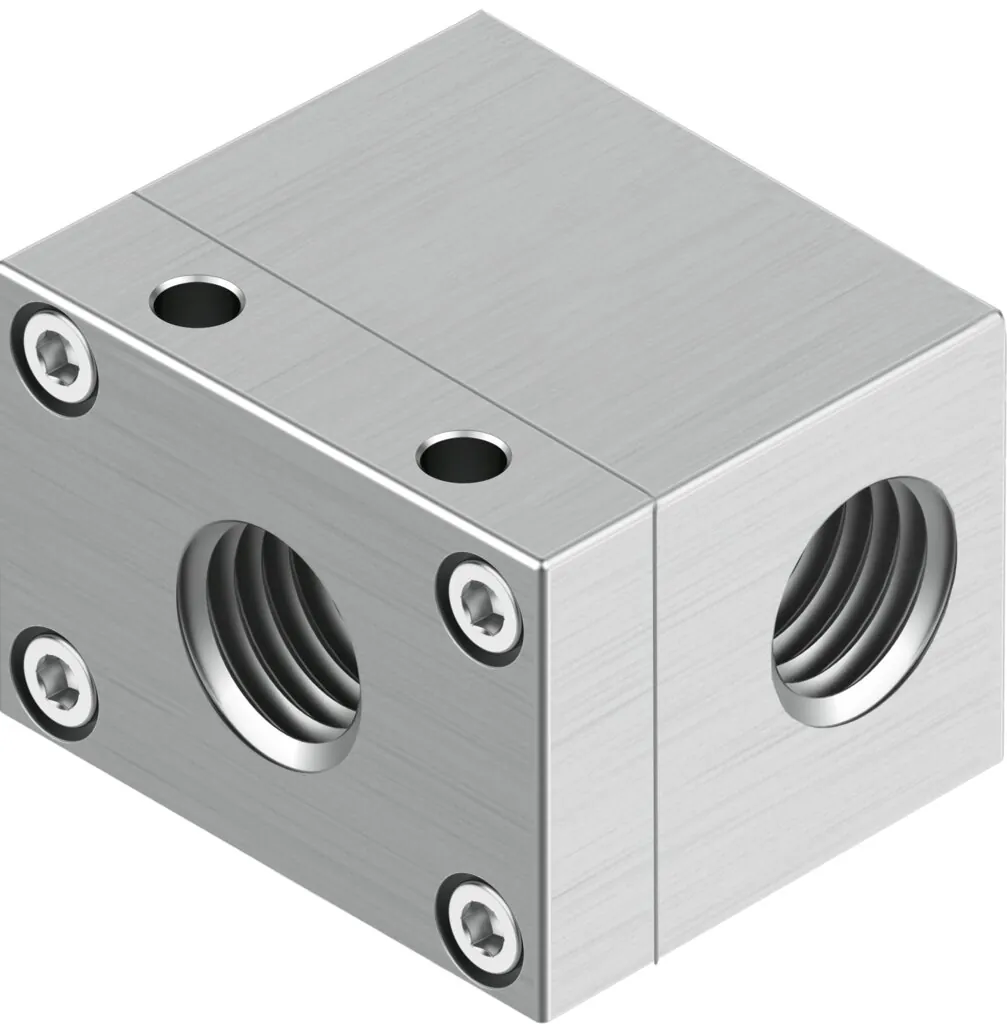

Клапан быстрого выхлопа Festo SE-3/4: g3/4; 19 мм; со сквозным отверстием.

Присоединение 1
G3/4
Условный проход
19 мм
Тип крепления
Со сквозным отверстием
Функция распределителя
Быстрый выхлоп
Пневматическое подключение, канал 2
G3/4
Масса
710 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает SE-3/4

  1. SEСерия

    Клапан быстрого выхлопа

  2. 3/4Пневматическое присоединение

    G3/4

Характеристики

Технические данные SE-3/4

Основные

Функция распределителя
Быстрый выхлоп
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4
Тип крепления
Со сквозным отверстием
Стандартный номинальный расход выхлопа, 6 → 5 бар
7500 л/мин
Стандартный номинальный расход подачи, 6 → 5 бар
2500 л/мин
Условный проход
19 мм
Положение при сборке
Любое
Пневматическое подключение, канал 3
G3/4

Условия работы

Рабочее давление
0,5 … 10 бар
Температура окружающей среды
−20 … 75 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 75 °C

Масса

Вес продукта
710 г

Материалы

Материал корпуса
Алюминиевый сплав; Анодированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR

Принадлежности

Что подходит к SE-3/4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных SE-3/4PDF · Festo · на русскомPDFКаталог Festo SEUPDF · на английском · Festo, 2026SEВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

SE-3/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SE-3/4?

Клапан быстрого выхлопа Festo SE-3/4, артикул 2280: присоединение 1 — G3/4; условный проход — 19 мм; тип крепления — со сквозным отверстием; функция распределителя — быстрый выхлоп; пневматическое подключение, канал 2 — G3/4; масса — 710 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан быстрого выхлопа?

Он сбрасывает воздух из цилиндра прямо в атмосферу, минуя распределитель, — поршень движется быстрее.

03При каком давлении и температуре работает SE-3/4?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен SE-3/4?

Материал корпуса — алюминиевый сплав, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SE-3/4?

SE — клапан быстрого выхлопа; 3/4 — пневматическое присоединение: G3/4.

06Какие исполнения есть в серии SE, кроме SE-3/4?

В серии «Клапан быстрого выхлопа SE» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SE-3/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: QS-G3/4-22. Подобраны по каталогу Festo для этого размера.

08Есть ли на SE-3/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SEU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SE-3/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SE-3/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SE-3/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2280; ввоз официальный, с грузовой таможенной декларацией.
