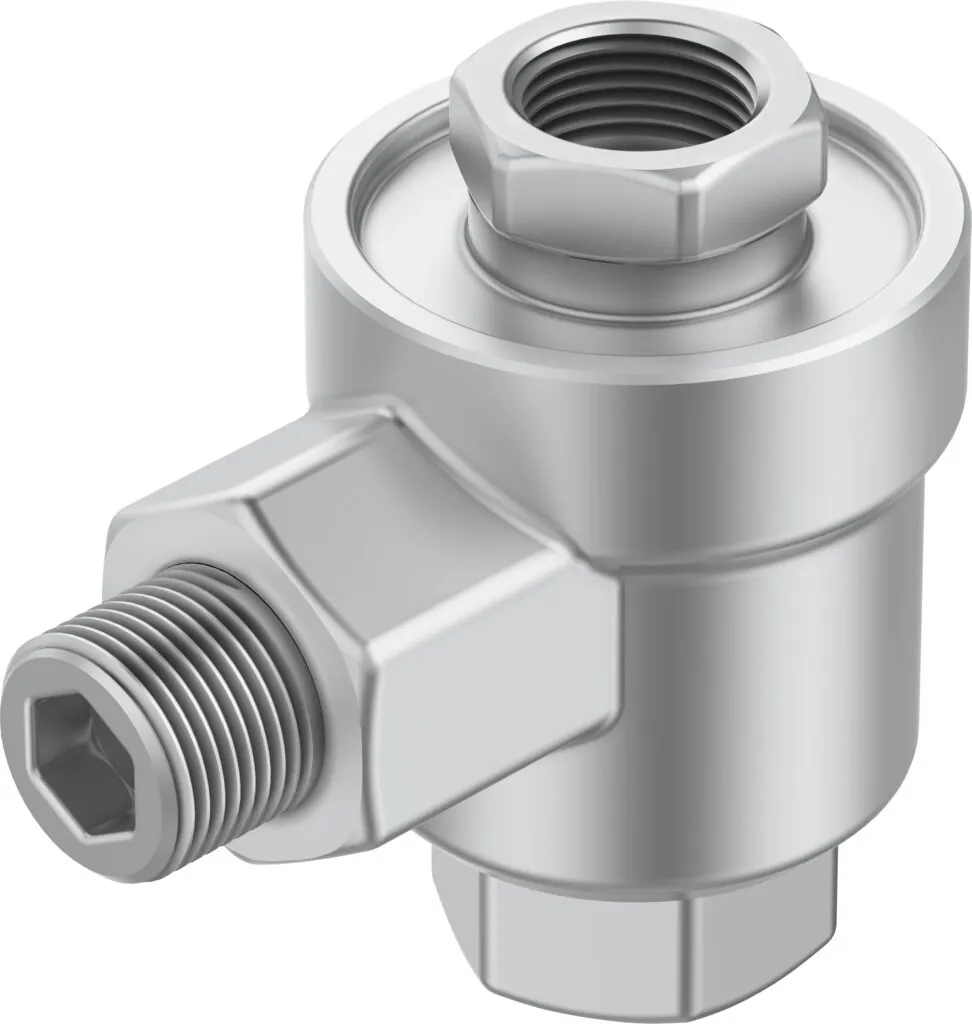

FestoКлапан быстрого выхлопа

SE-3/8-B

GTIN 4052568001995 Оригинал Festo

Клапан быстрого выхлопа Festo SE-3/8-B: g3/8; 11 мм; резьбовой.

Присоединение 1: G3/8
Условный проход: 11 мм
Тип крепления: Резьбовой
Функция распределителя: Быстрый выхлоп
Пневматическое подключение, канал 2: G3/8
Масса: 125 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает SE-3/8-B

SEСерия
Клапан быстрого выхлопа
3/8Пневматическое присоединение
G3/8
BПоколение
Серия B

Характеристики

Технические данные SE-3/8-B

Основные

Функция распределителя: Быстрый выхлоп
Пневматическое подключение, канал 1: G3/8
Пневматическое подключение, канал 2: G3/8
Тип крепления: Резьбовой
Стандартный номинальный расход выхлопа, 6 → 5 бар: 2760 л/мин
Стандартный номинальный расход подачи, 6 → 5 бар: 2880 л/мин
Условный проход: 11 мм
Положение при сборке: Любое
Пневматическое подключение, канал 3: G3/8

Условия работы

Рабочее давление: 0,2 … 10 бар
Температура окружающей среды: −20 … 75 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −20 … 75 °C

Масса

Вес продукта: 125 г

Материалы

Материал корпуса: Алюминиевое литье под давление
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: NBR

Принадлежности

Что подходит к SE-3/8-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G3/8-12Штуцер с цанговым соединением Арт. 186103
QSL-G3/8-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186124
PUN-H-12X2-BLПолимерный пневмошланг Арт. 197387
PUN-H-12X2-SWПолимерный пневмошланг Арт. 197394
GRLA-3/8-QS-10-DДроссель с обратным клапаном Арт. 193151
GRLA-3/8-QS-6-DДроссель с обратным клапаном Арт. 193149
GRLA-3/8-QS-8-DДроссель с обратным клапаном Арт. 193150
PUN-H-12X2-GEПолимерный пневмошланг Арт. 558303
PUN-H-12X2-GNПолимерный пневмошланг Арт. 558296
PUN-H-12X2-NTПолимерный пневмошланг Арт. 197380
PUN-H-12X2-RTПолимерный пневмошланг Арт. 558289
PUN-H-12X2-SIПолимерный пневмошланг Арт. 558282
PUN-H-12X2-TBLПолимерный пневмошланг Арт. 8048711
QS-G3/8-10Штуцер с цанговым соединением Арт. 186102
QS-G3/8-10-IШтуцер с цанговым соединением Арт. 186113
QS-G3/8-12-IШтуцер с цанговым соединением Арт. 186114
QS-G3/8-16Штуцер с цанговым соединением Арт. 186347
QS-G3/8-8Штуцер с цанговым соединением Арт. 186100
QS-G3/8-8-IШтуцер с цанговым соединением Арт. 186111
QSL-G3/8-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186123
QSL-G3/8-16Угловой штуцер с цанговым зажимом и резьбой Арт. 186348
QSL-G3/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186121

Документы

Документация

PDFТаблица данных SE-3/8-BPDF · Festo · на русском PDFКаталог Festo SEUPDF · на английском · Festo, 2026 SEВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

SE-3/8-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у SE-3/8-B?

Клапан быстрого выхлопа Festo SE-3/8-B, артикул 9687: присоединение 1 — G3/8; условный проход — 11 мм; тип крепления — резьбовой; функция распределителя — быстрый выхлоп; пневматическое подключение, канал 2 — G3/8; масса — 125 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан быстрого выхлопа?

Он сбрасывает воздух из цилиндра прямо в атмосферу, минуя распределитель, — поршень движется быстрее.

03При каком давлении и температуре работает SE-3/8-B?

По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен SE-3/8-B?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SE-3/8-B?

SE — клапан быстрого выхлопа; 3/8 — пневматическое присоединение: G3/8; B — поколение: серия B.

06Какие исполнения есть в серии SE, кроме SE-3/8-B?

В серии «Клапан быстрого выхлопа SE» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SE-3/8-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G3/8-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SE-3/8-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SEU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SE-3/8-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SE-3/8-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SE-3/8-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9687; ввоз официальный, с грузовой таможенной декларацией.
