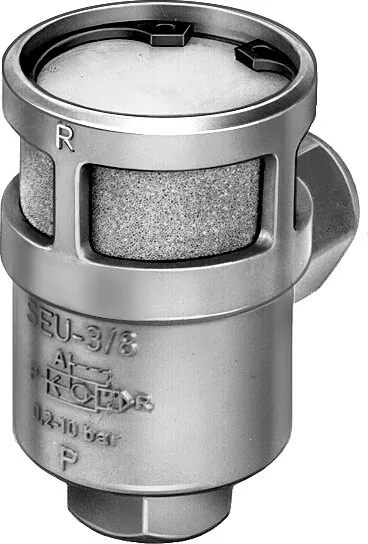

FestoКлапан быстрого выхлопа

SEU-3/8

GTIN 4052568001360 Оригинал Festo

Клапан быстрого выхлопа Festo SEU-3/8: со встроенным глушителем. Уровень шума при выхлопе воздуха замеряется при перепаде давления от 6 bar до атмосферного на расстоянии 1 m.

Присоединение 1
G3/8
Условный проход
11 мм
Функция распределителя
Быстрый выхлоп
Пневматическое подключение, канал 2
G3/8
Тип крепления
Резьбовой
Масса
160 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает SEU-3/8

  1. SEUСерия

    Клапан быстрого выхлопа

  2. 3/8Пневматическое присоединение

    G3/8

Характеристики

Технические данные SEU-3/8

Основные

Функция распределителя
Быстрый выхлоп
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Тип крепления
Резьбовой
Стандартный номинальный расход выхлопа, 6 → 5 бар
2280 л/мин
Стандартный расход
Exhaust 0.6->0 МПа (6->0 бар, 87->0 psi); 4680 л/мин
Стандартный номинальный расход подачи, 6 → 5 бар
2880 л/мин
Условный проход
11 мм
Положение при сборке
Любое
Уровень звукового давления
83 дБ(А)

Условия работы

Рабочее давление
0,2 … 10 бар
Температура окружающей среды
−20 … 75 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 75 °C

Масса

Вес продукта
160 г

Материалы

Материал корпуса
Алюминиевое литье под давление
Материал уплотнений
NBR

Принадлежности

Что подходит к SEU-3/8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных SEU-3/8PDF · Festo · на русскомPDFКаталог Festo SEUPDF · на английском · Festo, 2026SEUВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

SEU-3/8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SEU-3/8?

Клапан быстрого выхлопа Festo SEU-3/8, артикул 6755: присоединение 1 — G3/8; условный проход — 11 мм; функция распределителя — быстрый выхлоп; пневматическое подключение, канал 2 — G3/8; тип крепления — резьбовой; масса — 160 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан быстрого выхлопа?

Он сбрасывает воздух из цилиндра прямо в атмосферу, минуя распределитель, — поршень движется быстрее.

03При каком давлении и температуре работает SEU-3/8?

По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен SEU-3/8?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SEU-3/8?

SEU — клапан быстрого выхлопа; 3/8 — пневматическое присоединение: G3/8.

06Какие исполнения есть в серии SEU, кроме SEU-3/8?

В серии «Клапан быстрого выхлопа SEU» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SEU-3/8?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G3/8-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SEU-3/8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SEU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SEU-3/8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SEU-3/8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SEU-3/8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 6755; ввоз официальный, с грузовой таможенной декларацией.
