FestoДатчик расхода

SFAB-50U-HQ6-2SA-M12

GTIN 4052568212391 Оригинал Festo

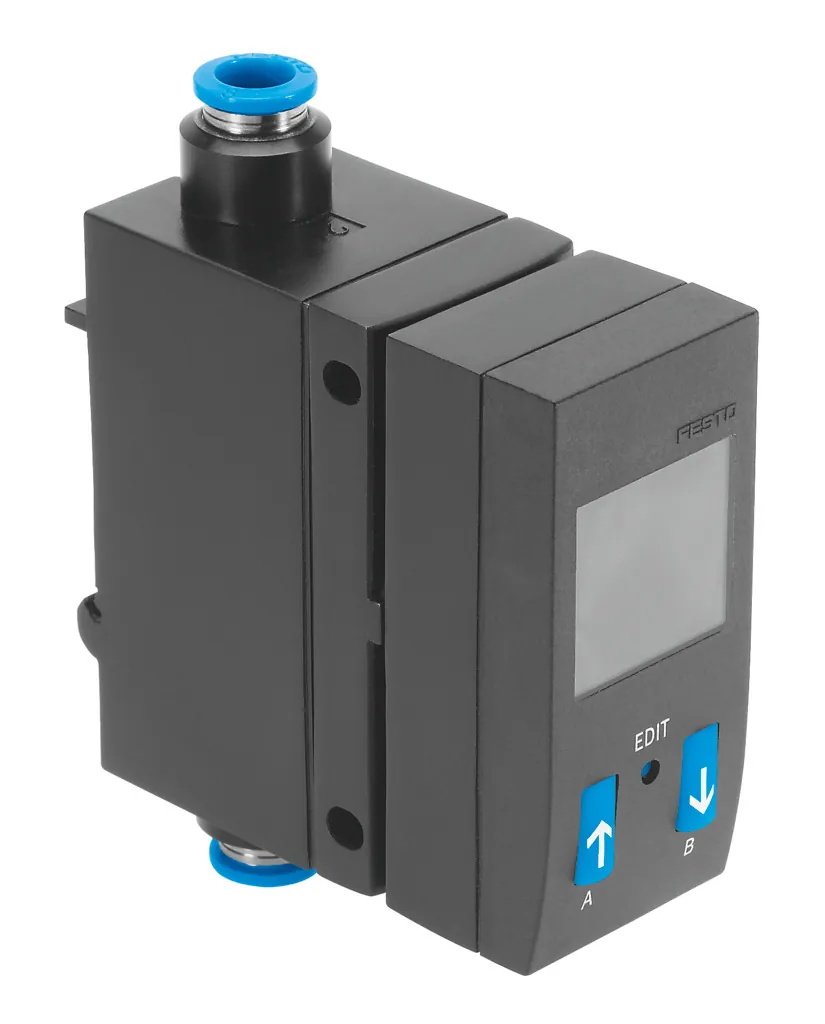

Датчик расхода Festo SFAB-50U-HQ6-2SA-M12: с поворотным дисплеем и встроенными фитингами QS.

Аналоговый выход
4 — 20 мА
Единицы измерения
L; l/h; l/min; m3; scf; scfm
Конечное значение выходной характеристики
20 мА
Сертификационный департамент
UL E322346
Измеряемая величина
Объём; Объемный расход
Масса
160 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Обозначение

Что означает SFAB-50U-HQ6-2SA-M12

  1. SFABСерия

    Датчик расхода

  2. 50UДиапазон расхода и вход расхода

    До 50 л/мин; в одном направлении

  3. HQ6Способ монтажа и пневматическое присоединение

    Монтаж на DIN-рейку; цанговое соединение под шланг 6 мм

  4. 2SAЭлектрический выход 1

    2 × PNP или NPN и аналоговый выход 4 … 20 мА

  5. M12Электрическое подключение

    Разъём M12, кодировка A

Характеристики

Технические данные SFAB-50U-HQ6-2SA-M12

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Измеряемая величина
Объём; Объемный расход
Направление потока
В любом направлении; P1 -> P2
Принцип измерения
Термальный
Метод измерения
Тепловые потери
Начальное значение диапазона измерения расхода
0,5 л/мин
Конечное значение диапазона измерения расхода
50 л/мин
Номинальная температура
23 °C
Точность расхода
± (3% o.m.v. + 0,3% FS)
Точность повторения нулевой точки в ± % шкалы
0,2 %FS
Точность повторения поля в ± % шкалы
0,8 %FS
Граница температурного коэффициента в ± %шкалы/K
Typ. 0,1%FS/K
Граница зависимости давления в ± %шкалы/бар
0,5 %FS/b.
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключения
Оконный режим; Компаратор порогового значения
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Аналоговый выход
4 — 20 мА
Начальное значение характеристики расхода
0 л/мин
Конечное значение характеристики расхода
50 л/мин
Начальное значение выходной характеристики
4 мА
Конечное значение выходной характеристики
20 мА
Макс. сопротивление нагрузки, выход по току
500 Ом
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
15 … 30 В
Холостой ток
120 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
5
Тип крепления
Со сквозным отверстием; с верхней рейкой
Положение при сборке
Любое
Пневматическое присоединение
Для шлангов с наружным диаметром 6 мм
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Единицы измерения
L; l/h; l/min; m3; scf; scfm
Опции настройки
Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
PIN-код
Класс защиты
IP65
Падение давления
< 100 mbar
Класс безопасности
III

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]; Азот
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
160 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием

Принадлежности

Что подходит к SFAB-50U-HQ6-2SA-M12

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха11
Плиты и коллекторы1

Документы

Документация

PDFТаблица данных SFAB-50U-HQ6-2SA-M12PDF · Festo · на русскомPDFКаталог Festo SFABPDF · на английском · Festo, 2024SFABВсе исполнения серии25 позиций, подбор по параметрам

FAQ

Частые вопросы

SFAB-50U-HQ6-2SA-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SFAB-50U-HQ6-2SA-M12?

Датчик расхода Festo SFAB-50U-HQ6-2SA-M12, артикул 565389: аналоговый выход — 4 — 20 мА; единицы измерения — L, l/h, l/min, m3, scf, scfm; конечное значение выходной характеристики — 20 мА; сертификационный департамент — UL E322346; измеряемая величина — объём, объемный расход; масса — 160 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен датчик расхода?

Он показывает расход сжатого воздуха: помогает следить за потреблением и находить утечки.

03При каком давлении и температуре работает SFAB-50U-HQ6-2SA-M12?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4], азот; класс защиты — IP65.

04Из каких материалов изготовлен SFAB-50U-HQ6-2SA-M12?

Материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SFAB-50U-HQ6-2SA-M12?

SFAB — датчик расхода; 50U — диапазон расхода и вход расхода: до 50 л/мин, в одном направлении; HQ6 — способ монтажа и пневматическое присоединение: монтаж на DIN-рейку, цанговое соединение под шланг 6 мм; 2SA — электрический выход 1: 2 × PNP или NPN и аналоговый выход 4 … 20 мА; M12 — электрическое подключение: разъём M12, кодировка A.

06Какие исполнения есть в серии SFAB, кроме SFAB-50U-HQ6-2SA-M12?

В серии «Датчик расхода SFAB» — 25 позиций. У SFAB-50U-HQ6-2SA-M12: присоединение — шланг Ø6 мм. Другие варианты (присоединение: шланг Ø8 мм, шланг Ø10 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SFAB-50U-HQ6-2SA-M12?

В блоке «Принадлежности» на этой странице: подключение воздуха (11), плиты и коллекторы (1). Например: PUN-H-6X1-BL, SDE1-..-W... Подобраны по каталогу Festo для этого размера.

08Есть ли на SFAB-50U-HQ6-2SA-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SFAB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SFAB-50U-HQ6-2SA-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SFAB-50U-HQ6-2SA-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SFAB-50U-HQ6-2SA-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 565389; ввоз официальный, с грузовой таможенной декларацией.
