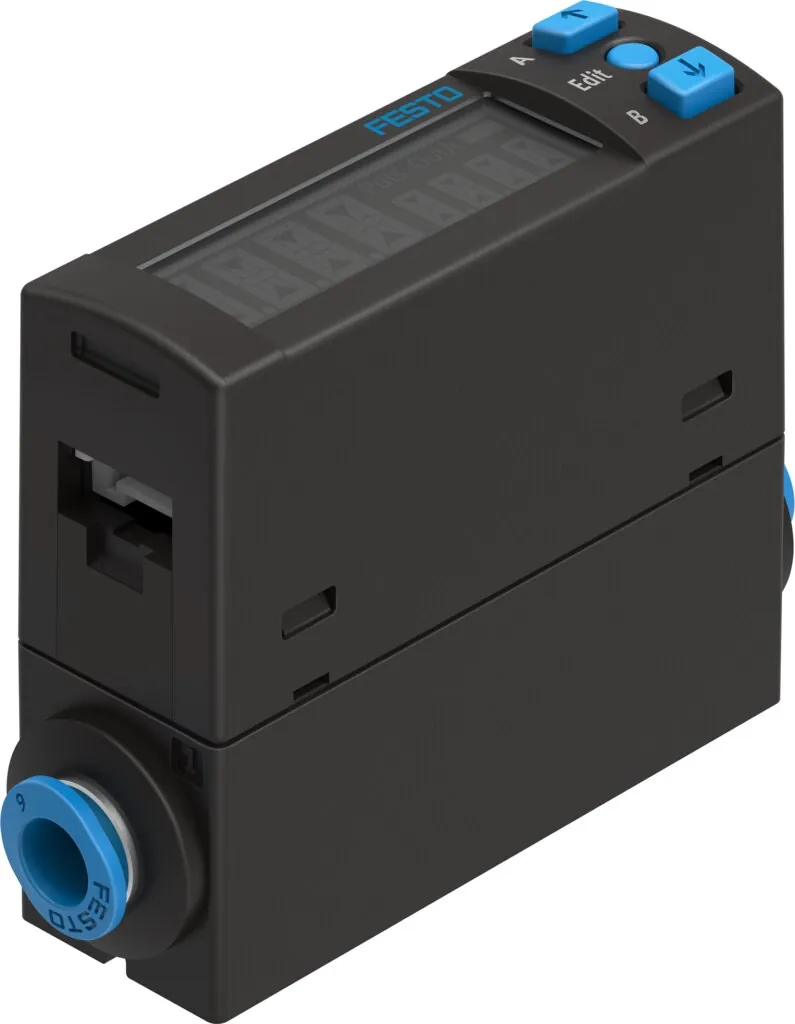

FestoДатчик расхода

SFAH-50U-Q8S-PNLK-PNVBA-L1

GTIN 4052568295530 Оригинал Festo

Датчик расхода Festo SFAH-50U-Q8S-PNLK-PNVBA-L1: для шлангов с наружным диаметром 8 мм; присоединение L1 Дж; g; g/min; l; l/min; scft; scft/h; scft/min; 12 mbar.

Электрическое подключение 1, технология подключения
Присоединение L1 Дж
Падение давления
12 mbar
Авторизация
Знак RCM; c UL us — Listed (OL)
Сертификационный департамент
UL E322346
Измеряемая величина
Массовый расход; Объемный расход
Масса
60 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение 1, технология подключения

Падение давления

Обозначение

Что означает SFAH-50U-Q8S-PNLK-PNVBA-L1

  1. SFAHСерия

    Датчик расхода

  2. 50UДиапазон расхода и вход расхода

    До 50 л/мин; в одном направлении

  3. Q8SПневматическое присоединение и направление выхода

    Цанговое соединение под шланг 8 мм; прямая

  4. PNLKЭлектрический выход 1

    PNP, NPN или IO-Link

  5. PNVBAЭлектрический выход 2

    PNP, NPN, 0 … 10 В, 1 … 5 В или 4 … 20 мА

  6. L1Электрическое подключение

    Разъём типа L1

Характеристики

Технические данные SFAH-50U-Q8S-PNLK-PNVBA-L1

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Измеряемая величина
Массовый расход; Объемный расход
Направление потока
В любом направлении
Принцип измерения
Термальный
Метод измерения
Теплопередача
Начальное значение диапазона измерения расхода
1 л/мин
Конечное значение диапазона измерения расхода
50 л/мин
Номинальная температура
23 °C
Точность расхода
± (2% o.m.v. + 1% FS)
Точность повторения нулевой точки в ± % шкалы
0,2 %FS
Точность повторения поля в ± % шкалы
0,8 %FS
Граница температурного коэффициента в ± %шкалы/K
Typ. 0,15%FS/K
Граница зависимости давления в ± %шкалы/бар
1 %FS/b.
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключения
Оконный режим; Компаратор порогового значения; Режим Auto difference
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Аналоговый выход
0 — 10 В; 4 — 20 мА; 1 — 5 В
Начальное значение характеристики расхода
0 л/мин
Конечное значение характеристики расхода
50 л/мин
Макс. сопротивление нагрузки, выход по току
500 Ом
Мин. сопротивление нагрузки, выход по напряжению
20 кОм
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса IN
3 Byte
IO-Link, данные процесса содержат IN
1 бит BDC (мониторинг объема); 14 бит PDV (значение измерения расхода); 2 бита BDC (мониторинг потока)
IO-Link, содержание сервисных данных IN
32-битное значение объёма или массы
IO-Link, минимальное время цикла
4 мс
IO-Link, требуется память данных
< 500 Byte
Диапазон рабочего напряжения DC
22 … 26 В
Холостой ток
<= 25 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Присоединение L1 Дж
Электрическое подключение 1, количество контактов/проводов
4
Тип крепления
С принадлежностями
Положение при сборке
Любое
Пневматическое присоединение
Для шлангов с наружным диаметром 8 мм
Пневматическое присоединение, направление выходов
Прямой
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Единицы измерения
G; g/min; l; l/min; scft; scft/h; scft/min
Опции настройки
IO-Link; Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
IO-Link; PIN-код
Класс защиты
IP40
Падение давления
12 mbar
Класс безопасности
III

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Аргон; Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]; Азот
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
60 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материалы в контакте со средой
Анодированный алюминий; Эпоксидная смола; NBR; PA с армированием; Силикон; Нитрид кремния; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SFAH-50U-Q8S-PNLK-PNVBA-L1

По разделу «Принадлежности» каталога Festo — для размера 1. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление3
Прочее1
Датчики и кабели1

Документы

Документация

PDFТаблица данных SFAH-50U-Q8S-PNLK-PNVBA-L1PDF · Festo · на русскомPDFКаталог Festo SFAHPDF · на английском · Festo, 2026SFAHВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

SFAH-50U-Q8S-PNLK-PNVBA-L1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SFAH-50U-Q8S-PNLK-PNVBA-L1?

Датчик расхода Festo SFAH-50U-Q8S-PNLK-PNVBA-L1, артикул 8058471: электрическое подключение 1, технология подключения — присоединение L1 Дж; падение давления — 12 mbar; авторизация — знак RCM, c UL us — Listed (OL); сертификационный департамент — UL E322346; измеряемая величина — массовый расход, объемный расход; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен датчик расхода?

Он показывает расход сжатого воздуха: помогает следить за потреблением и находить утечки.

03При каком давлении и температуре работает SFAH-50U-Q8S-PNLK-PNVBA-L1?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — аргон, сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4], азот; класс защиты — IP40.

04Из каких материалов изготовлен SFAH-50U-Q8S-PNLK-PNVBA-L1?

Материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SFAH-50U-Q8S-PNLK-PNVBA-L1?

SFAH — датчик расхода; 50U — диапазон расхода и вход расхода: до 50 л/мин, в одном направлении; Q8S — пневматическое присоединение и направление выхода: цанговое соединение под шланг 8 мм, прямая; PNLK — электрический выход 1: PNP, NPN или IO-Link; PNVBA — электрический выход 2: PNP, NPN, 0 … 10 В, 1 … 5 В или 4 … 20 мА; L1 — электрическое подключение: разъём типа L1.

06Какие исполнения есть в серии SFAH, кроме SFAH-50U-Q8S-PNLK-PNVBA-L1?

В серии «Датчик расхода SFAH» — 19 позиций. У SFAH-50U-Q8S-PNLK-PNVBA-L1: электрическое подключение 1, технология подключения — присоединение L1 Дж; падение давления — 12 mbar. Другие варианты (электрическое подключение 1, технология подключения: M8x1, A-код по EN 61076-2-104) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SFAH-50U-Q8S-PNLK-PNVBA-L1?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (3), прочее (1), датчики и кабели (1). Например: PUN-H-8X1,25-BL, SAMH-FH-F, SACC-FH-G-S3, NEBS-L1G4-K-2.5-LE4. Подобраны по каталогу Festo для этого размера.

08Есть ли на SFAH-50U-Q8S-PNLK-PNVBA-L1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SFAH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SFAH-50U-Q8S-PNLK-PNVBA-L1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SFAH-50U-Q8S-PNLK-PNVBA-L1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SFAH-50U-Q8S-PNLK-PNVBA-L1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8058471; ввоз официальный, с грузовой таможенной декларацией.
