FestoДатчик расхода

SFAM-90-15000L-TG112-2SA-M12

GTIN 4052568219871 Оригинал Festo

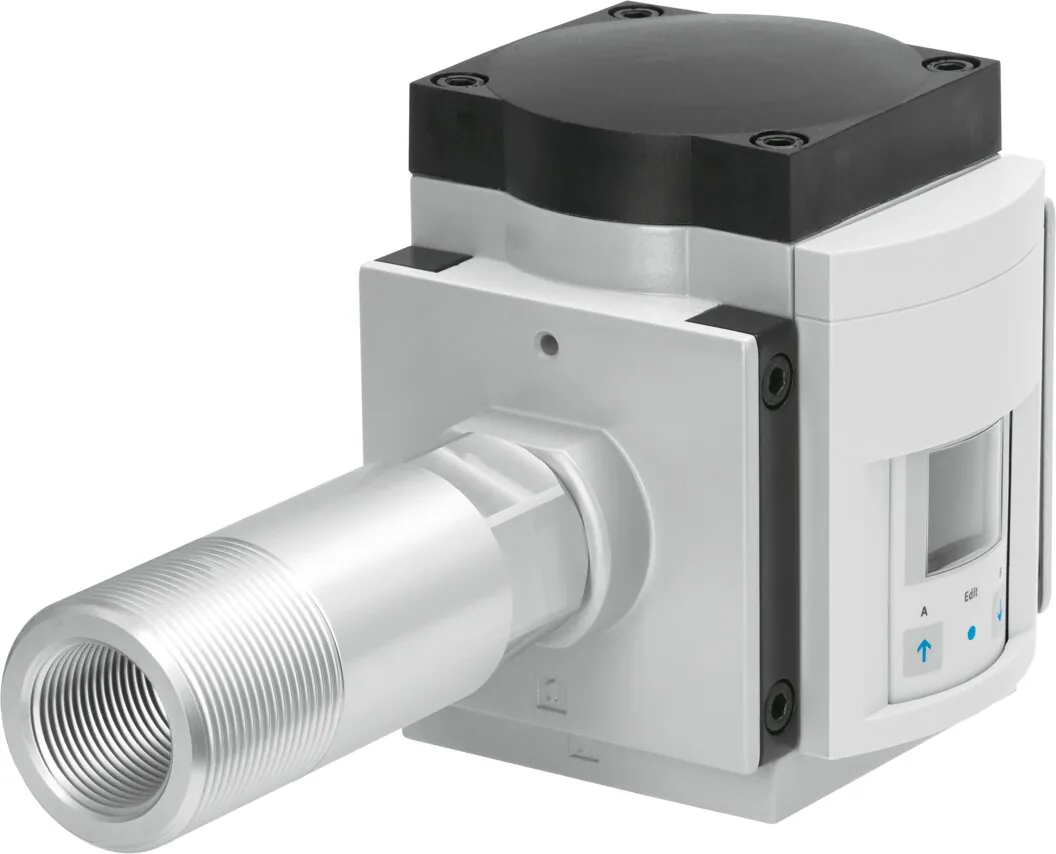

Датчик расхода Festo SFAM-90-15000L-TG112-2SA-M12: для резьбового монтажа.

Присоединение
G1 1/2
Аналоговый выход
4 — 20 мА
Конечное значение выходной характеристики
20 мА
Начальное значение выходной характеристики
4 мА
Сертификационный департамент
UL E322346
Масса
2,75 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Обозначение

Что означает SFAM-90-15000L-TG112-2SA-M12

  1. SFAMСерия

    Датчик расхода

  2. 90Типоразмер

    90 мм

  3. 15000LДиапазон расхода и вход расхода

    До 15000 л/мин; в одном направлении, слева

  4. TG112Способ монтажа и пневматическое присоединение

    Резьбовой монтаж; g1 1/2

  5. 2SAЭлектрический выход 1

    2 × PNP или NPN и аналоговый выход 4 … 20 мА

  6. M12Электрическое подключение

    Разъём M12, кодировка A

Характеристики

Технические данные SFAM-90-15000L-TG112-2SA-M12

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Измеряемая величина
Объём; Объемный расход
Направление потока
В любом направлении; Слева направо.
Принцип измерения
Термальный
Метод измерения
Тепловые потери
Начальное значение диапазона измерения расхода
150 л/мин
Конечное значение диапазона измерения расхода
15000 л/мин
Номинальная температура
23 °C
Точность расхода
± (3% o.m.v. + 0,3% FS)
Точность повторения нулевой точки в ± % шкалы
0,2 %FS
Точность повторения поля в ± % шкалы
0,8 %FS
Граница температурного коэффициента в ± %шкалы/K
Typ. 0,1%FS/K
Граница зависимости давления в ± %шкалы/бар
0,5 %FS/b.
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключения
Оконный компаратор или пороговое значение, настраиваемые
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Аналоговый выход
4 — 20 мА
Начальное значение характеристики расхода
0 л/мин
Конечное значение характеристики расхода
15000 л/мин
Начальное значение выходной характеристики
4 мА
Конечное значение выходной характеристики
20 мА
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
15 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
5
Электрическое подключение 1, тип монтажа
Фиксация винта
Макс. длина линии
30 м
Тип крепления
Линейный монтаж
Положение при сборке
Горизонтально
Пневматическое присоединение
G1 1/2
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Единицы измерения
L; l/min; m3; scf; scfm
Опции настройки
Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
PIN-код
Диапазон установки пороговых значений
1 … 100 %
Диапазон настройки гистерезиса
0 … 90 %
Класс защиты
IP65
Падение давления
< 100 mbar
Класс безопасности
III

Условия работы

Рабочее давление
16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Азот
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
2750 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление; PA с армированием

Документы

Документация

PDFТаблица данных SFAM-90-15000L-TG112-2SA-M12PDF · Festo · на русскомPDFКаталог Festo SFAMPDF · на английском · Festo, 2026SFAMВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

SFAM-90-15000L-TG112-2SA-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SFAM-90-15000L-TG112-2SA-M12?

Датчик расхода Festo SFAM-90-15000L-TG112-2SA-M12, артикул 573356: присоединение — G1 1/2; аналоговый выход — 4 — 20 мА; конечное значение выходной характеристики — 20 мА; начальное значение выходной характеристики — 4 мА; сертификационный департамент — UL E322346; масса — 2,75 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен датчик расхода?

Он показывает расход сжатого воздуха: помогает следить за потреблением и находить утечки.

03При каком давлении и температуре работает SFAM-90-15000L-TG112-2SA-M12?

По таблице данных Festo: рабочее давление — 16 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], азот; класс защиты — IP65.

04Из каких материалов изготовлен SFAM-90-15000L-TG112-2SA-M12?

Материал корпуса — алюминиевое литье под давление, PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SFAM-90-15000L-TG112-2SA-M12?

SFAM — датчик расхода; 90 — типоразмер: 90 мм; 15000L — диапазон расхода и вход расхода: до 15000 л/мин, в одном направлении, слева; TG112 — способ монтажа и пневматическое присоединение: резьбовой монтаж, g1 1/2; 2SA — электрический выход 1: 2 × PNP или NPN и аналоговый выход 4 … 20 мА; M12 — электрическое подключение: разъём M12, кодировка A.

06Какие исполнения есть в серии SFAM, кроме SFAM-90-15000L-TG112-2SA-M12?

В серии «Датчик расхода SFAM» — 24 позиции. У SFAM-90-15000L-TG112-2SA-M12: присоединение — G1 1/2. Другие варианты (присоединение: G1, G1/2, модуль коллектора) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на SFAM-90-15000L-TG112-2SA-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SFAM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SFAM-90-15000L-TG112-2SA-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SFAM-90-15000L-TG112-2SA-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SFAM-90-15000L-TG112-2SA-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 573356; ввоз официальный, с грузовой таможенной декларацией.
