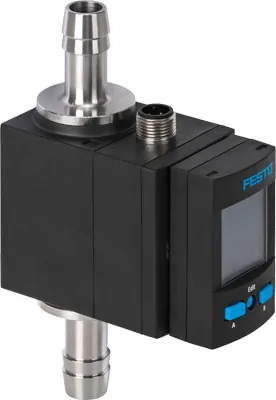

FestoДатчик расхода

SFAW-32-S13-E-PNLK-PNVBA-M12

GTIN 4052568285357 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену

Датчик расхода Festo SFAW-32-S13-E-PNLK-PNVBA-M12: для поиска альтернативных продуктов используйте Support Portal.

IO-Link, ширина данных процесса IN
3 Byte
Соединение для текучих сред
Ниппельный штуцер 13 мм
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Измеряемая величина
Расход; Температура
Масса
300 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Соединение для текучих сред

Характеристики

Технические данные SFAW-32-S13-E-PNLK-PNVBA-M12

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Знак KC
KC-EMV
Измеряемая величина
Расход; Температура
Направление потока
В любом направлении; P1 -> P2
Метод измерения
Расход: вихревой; Температура: PT1000
Начальное значение диапазона измерения расхода
1,8 л/мин
Конечное значение диапазона измерения расхода
32 л/мин
Прим. указание по рабочему давлению
Макс. 12 бар при 40°C; Макс. 6 бар при 100°C
Номинальная температура
23 °C
Точность расхода
±2% макс. значения для расхода <= 50% диапазона; ±2% измеренного значения для расхода >= 50% диапазона
Точность температуры ± °C
2 °C
Повторяемость значения расхода
< ±0.5% макс. значения для расхода <= 50% диапазона; < ±1% измеренного значения для расхода >= 50% диапазона
Граница температурного коэффициента в ± %шкалы/K
Typ. ±0,05%FS/K
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключения
Оконный режим; Компаратор порогового значения; Свободно программируемый
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Аналоговый выход
0 — 10 В; 4 — 20 мА; 1 — 5 В
Начальное значение характеристики расхода
0 л/мин
Конечное значение характеристики расхода
32 л/мин
Макс. сопротивление нагрузки, выход по току
500 Ом
Мин. сопротивление нагрузки, выход по напряжению
15 кОм
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 Byte
IO-Link, ширина данных процесса IN
3 Byte
IO-Link, данные процесса содержат IN
1 бит BDC (мониторинг объема); 14 бит PDV (значение измерения расхода); 2 бита BDC (мониторинг потока)
IO-Link, содержание сервисных данных IN
32-битное значение объёма
IO-Link, минимальное время цикла
5 мс
IO-Link, требуется память данных
0,5 кБ
Диапазон рабочего напряжения DC
18 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
5-пин; А-кодированный; M12x1; Прямой разъем
Макс. длина линии
20 м с IO-Link; 30 м
Положение при сборке
Любое
Соединение для текучих сред
Ниппельный штуцер 13 мм
Единицы измерения
US gal; US gal/min; cft; cft/min; l; l/h; l/min; m3; °C; °F
Класс защиты
IP65

Условия работы

Рабочее давление
0 … 12 бар
Рабочая среда
Среда; Вода; Нейтральные жидкости
Примечание по рабочей среде
Необходимо быть уверенным что рабочая срета совместима с материалами, с которыми она вступает в контакт.
Температура среды
0 … 90 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
300 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материалы в контакте со средой
EPDM (пероксидной вулканизации); ETFE; Нержавеющая сталь; PA6T/6I усиленный

Принадлежности

Что подходит к SFAW-32-S13-E-PNLK-PNVBA-M12

По разделу «Принадлежности» каталога Festo — для размера 32.

Прочее1
Датчики и кабели4

Крепление4

Документы

Документация

PDFТаблица данных SFAW-32-S13-E-PNLK-PNVBA-M12PDF · Festo · на русскомPDFКаталог Festo SFAWPDF · на английском · Festo, 2021SFAWВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

SFAW-32-S13-E-PNLK-PNVBA-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SFAW-32-S13-E-PNLK-PNVBA-M12?

Датчик расхода Festo SFAW-32-S13-E-PNLK-PNVBA-M12, артикул 8036879: IO-Link, ширина данных процесса IN — 3 Byte; соединение для текучих сред — ниппельный штуцер 13 мм; авторизация — знак RCM, c UL us — Listed (OL); знак KC — KC-EMV; измеряемая величина — расход, температура; масса — 300 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен датчик расхода?

Он показывает расход сжатого воздуха: помогает следить за потреблением и находить утечки.

03При каком давлении и температуре работает SFAW-32-S13-E-PNLK-PNVBA-M12?

По таблице данных Festo: рабочее давление — 0 … 12 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 90 °C; рабочая среда — среда, вода, нейтральные жидкости; класс защиты — IP65.

04Из каких материалов изготовлен SFAW-32-S13-E-PNLK-PNVBA-M12?

Материал корпуса — PA с армированием; материалы в контакте со средой — EPDM (пероксидной вулканизации), ETFE, нержавеющая сталь, PA6T/6I усиленный. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SFAW, кроме SFAW-32-S13-E-PNLK-PNVBA-M12?

В серии «Датчик расхода SFAW» — 10 позиций. У SFAW-32-S13-E-PNLK-PNVBA-M12: соединение для текучих сред — ниппельный штуцер 13 мм. Другие варианты (соединение для текучих сред: внутренняя резьба G1, внутренняя резьба G1/2, внутренняя резьба G3/4, подключение пользователя) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SFAW-32-S13-E-PNLK-PNVBA-M12?

В блоке «Принадлежности» на этой странице: прочее (1), датчики и кабели (4), крепление (4). Например: SACC-PU-G, NEBU-M12G5-K-2.5-LE4, SAMH-FW-SB. Подобраны по каталогу Festo для этого размера.

07Есть ли на SFAW-32-S13-E-PNLK-PNVBA-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SFAW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SFAW-32-S13-E-PNLK-PNVBA-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SFAW-32-S13-E-PNLK-PNVBA-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SFAW-32-S13-E-PNLK-PNVBA-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8036879; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить SFAW-32-S13-E-PNLK-PNVBA-M12?

Производитель снял SFAW-32-S13-E-PNLK-PNVBA-M12 с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
