FestoДатчик расхода

SFTE-10U-M5F-B-2.5K

GTIN 4052568435387 Оригинал Festo

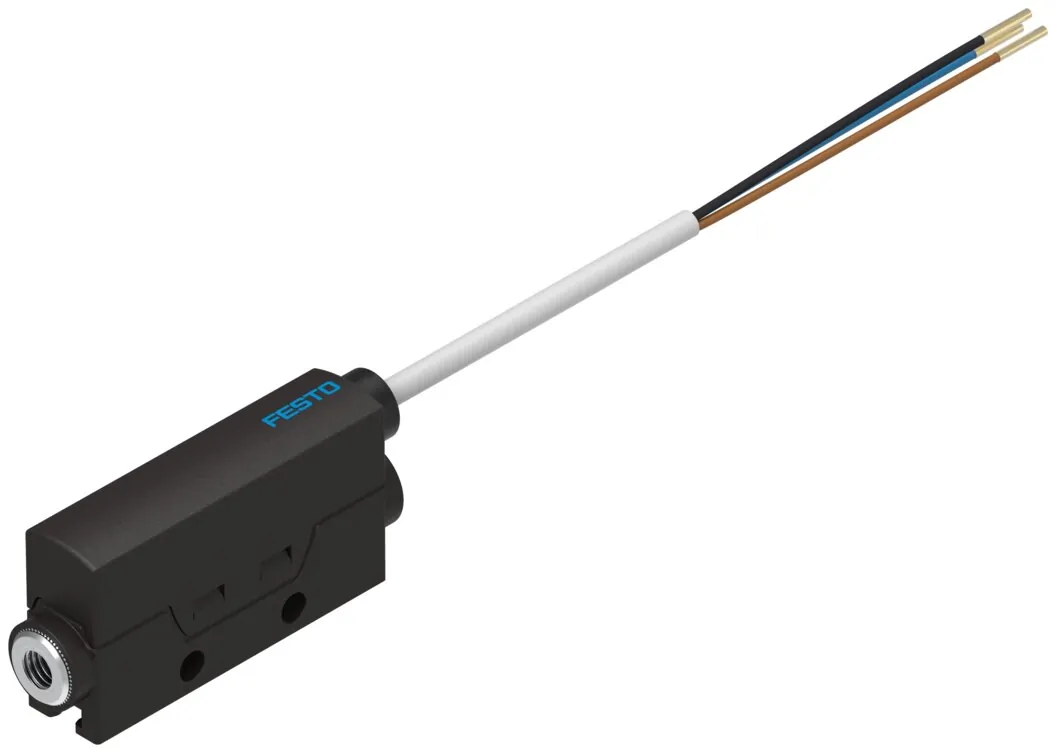

Датчик расхода Festo SFTE-10U-M5F-B-2.5K: внутренняя резьба M5.

Присоединение
Внутренняя резьба M5
Авторизация
Знак RCM
Знак KC
KC-EMV
Измеряемая величина
Массовый расход; Объемный расход
Направление потока
В любом направлении
Масса
37 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Другой вариант опций — собрать в конфигураторе SFTE

Обозначение

Что означает SFTE-10U-M5F-B-2.5K

  1. SFTEСерия

    Датчик расхода

  2. 10UДиапазон расхода и вход расхода

    До 10 л/мин; в одном направлении

  3. M5FПневматическое присоединение и тип резьбы

    M5; внутренняя резьба

  4. BЭлектрический выход 1

    1 … 5 В

  5. 2.5KЭлектрическое подключение

    Кабель 2,5 м, свободный конец

Характеристики

Технические данные SFTE-10U-M5F-B-2.5K

Основные

Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Измеряемая величина
Массовый расход; Объемный расход
Направление потока
В любом направлении
Принцип измерения
Термальный
Метод измерения
Тепловые потери
Начало диапазона измерения расхода
0 л/мин
Конец диапазона измерения расхода
10 л/мин
Номинальная температура
23 °C
Точность повторения в ± % шкалы
1 %FS
Аналоговый выход
1 — 5 В
Время нарастания
3 мс
Мин. сопротивление нагрузки, выход по напряжению
20 кОм
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
22 … 26 В
Холостой ток
<= 17 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
3
Длина кабеля
2,5 м
Тип крепления
Линейный монтаж; со сквозным отверстием; с принадлежностями
Положение при сборке
Любое
Пневматическое присоединение
Внутренняя резьба M5
Класс защиты
IP40

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]; Азот
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
37 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA с армированием

Принадлежности

Что подходит к SFTE-10U-M5F-B-2.5K

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Крепление1
Датчики и кабели2

Документы

Документация

PDFТаблица данных SFTE-10U-M5F-B-2.5KPDF · Festo · на русскомPDFКаталог Festo SFTEPDF · на английском · Festo, 2026SFTEВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

SFTE-10U-M5F-B-2.5K: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SFTE-10U-M5F-B-2.5K?

Датчик расхода Festo SFTE-10U-M5F-B-2.5K, артикул 8058514: присоединение — внутренняя резьба M5; авторизация — знак RCM; знак KC — KC-EMV; измеряемая величина — массовый расход, объемный расход; направление потока — в любом направлении; масса — 37 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен датчик расхода?

Он показывает расход сжатого воздуха: помогает следить за потреблением и находить утечки.

03При каком давлении и температуре работает SFTE-10U-M5F-B-2.5K?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4], азот; класс защиты — IP40.

04Из каких материалов изготовлен SFTE-10U-M5F-B-2.5K?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SFTE-10U-M5F-B-2.5K?

SFTE — датчик расхода; 10U — диапазон расхода и вход расхода: до 10 л/мин, в одном направлении; M5F — пневматическое присоединение и тип резьбы: M5, внутренняя резьба; B — электрический выход 1: 1 … 5 В; 2.5K — электрическое подключение: кабель 2,5 м, свободный конец.

06Какие исполнения есть в серии SFTE, кроме SFTE-10U-M5F-B-2.5K?

В серии «Датчик расхода SFTE» — 6 позиций. У SFTE-10U-M5F-B-2.5K: присоединение — внутренняя резьба M5. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SFTE-10U-M5F-B-2.5K?

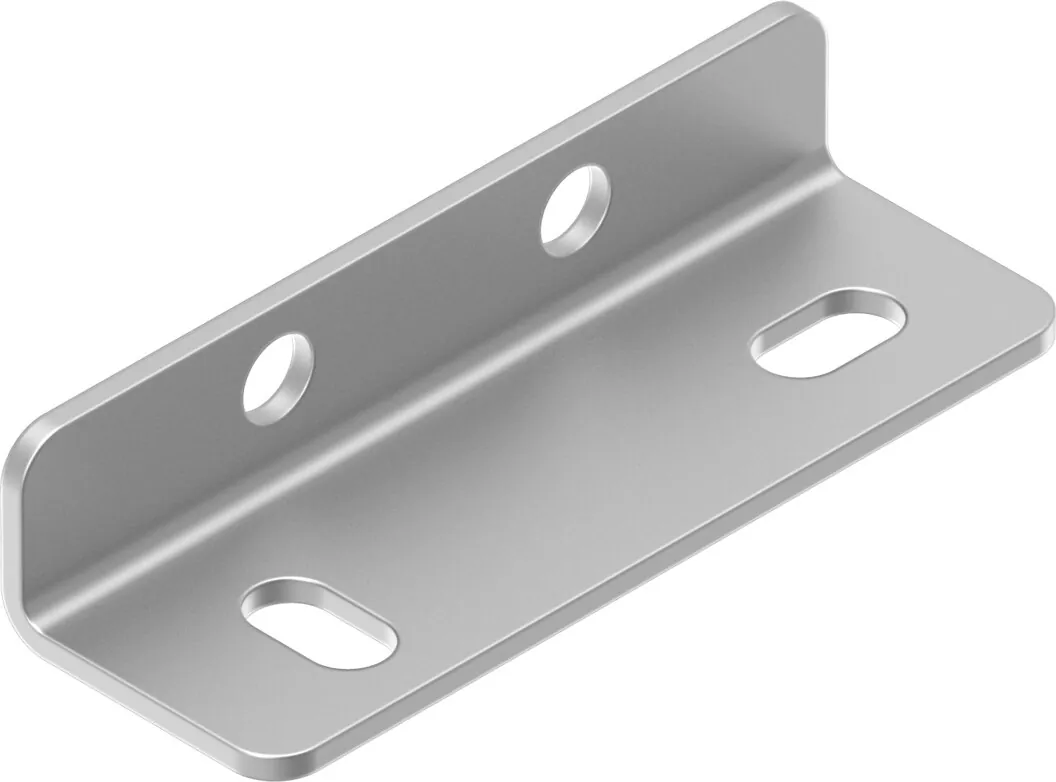

В блоке «Принадлежности» на этой странице: подключение воздуха (22), крепление (1), датчики и кабели (2). Например: QSM-M5-6, SAMH-FE-A, NECU-S-ECG4-HX-Q3. Подобраны по каталогу Festo для этого размера.

08Есть ли на SFTE-10U-M5F-B-2.5K документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SFTE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SFTE-10U-M5F-B-2.5K и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SFTE-10U-M5F-B-2.5K в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SFTE-10U-M5F-B-2.5K — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8058514; ввоз официальный, с грузовой таможенной декларацией.
