FestoДатчик положения

SIED-M12NB-ZS-K-L

GTIN 4052568089016 Оригинал Festo

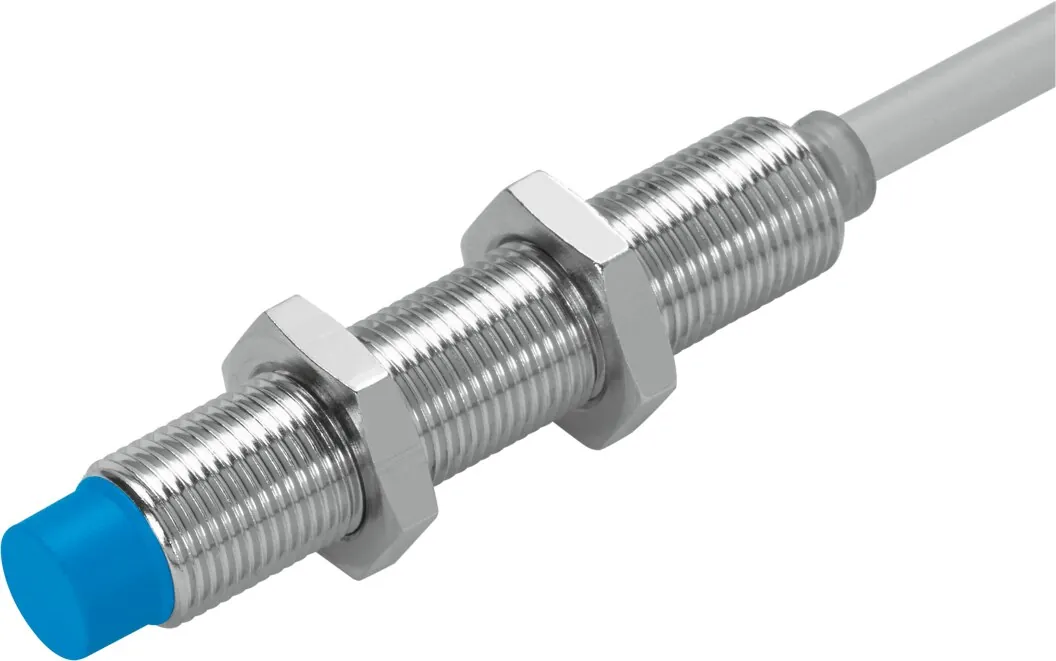

Датчик положения Festo SIED-M12NB-ZS-K-L: с кабелем, выступающий монтаж.

Размер
M12
Электрическое подключение
2-жильный; Кабель
Тип установки
Не промывать
Диапазон рабочего напряжения DC
20 … 320 В
Форма
Круглый
Масса
90 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Электрическое подключение

Тип установки

Диапазон рабочего напряжения DC

Обозначение

Что означает SIED-M12NB-ZS-K-L

  1. SIEDСерия

    Датчик положения

  2. M12NBФорма и способ монтажа

    Круглый, M12x1; не заподлицо

  3. ZSДискретный вход/выход и функция переключающего элемента

    Бесконтактный, 2-проводный; нормально разомкнутый контакт

  4. KЭлектрическое подключение

    Свободный конец

  5. LИндикация

    Состояние переключения

Характеристики

Технические данные SIED-M12NB-ZS-K-L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения
Принцип измерения
Индуктивный
Номинальная дистанция переключения
4 мм
Гарантированная дистанция переключения
3,24 мм
Передаточное число
Алюминий = 0,6; Нержавеющая сталь, St 18/8 = 0.9; Медь = 0,5; Латунь = 0,6; Сталь, St 37 = 1,0
Точность повторения
0,2 мм
Выход переключателя
Неконтактный 2-проводной
Функция переключающего элемента
Нормально разомкнутый контакт
Гистерезис
0,03 … 0,88 мм
Макс. частота переключения, DC
900 Гц
Макс. частота переключения, АC
25 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 8 В
Минимальный ток нагрузки
5 мА
Защита от короткого замыкания
Нет
Диапазон рабочего напряжения АС
20 … 265 В
Диапазон рабочего напряжения DC
20 … 320 В
Линейная частота
50 Гц
Холостой ток
<= 1,5 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
2-жильный; Кабель
Длина кабеля
2,5 м
Размер
M12
Тип крепления
С контргайкой
Момент затяжки
10 Н·м
Тип установки
Не промывать
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−5 … 50 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
90 г

Материалы

Материал оплетки кабеля
TPE-U(PUR)
Материал изоляции
PVC
Материал корпуса
Латунь; PA; Никелирование

Принадлежности

Что подходит к SIED-M12NB-ZS-K-L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление13

Документы

Документация

PDFТаблица данных SIED-M12NB-ZS-K-LPDF · Festo · на русскомPDFКаталог Festo SIEDPDF · на английском · Festo, 2026SIEDВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SIED-M12NB-ZS-K-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIED-M12NB-ZS-K-L?

Датчик положения Festo SIED-M12NB-ZS-K-L, артикул 538268: размер — M12; электрическое подключение — 2-жильный, кабель; тип установки — не промывать; диапазон рабочего напряжения DC — 20 … 320 В; форма — круглый; масса — 90 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIED-M12NB-ZS-K-L?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIED-M12NB-ZS-K-L?

Материал оплетки кабеля — TPE-U(PUR); материал изоляции — PVC; материал корпуса — латунь, PA, никелирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIED-M12NB-ZS-K-L?

SIED — датчик положения; M12NB — форма и способ монтажа: круглый, M12x1, не заподлицо; ZS — дискретный вход/выход и функция переключающего элемента: бесконтактный, 2-проводный, нормально разомкнутый контакт; K — электрическое подключение: свободный конец; L — индикация: состояние переключения.

06Какие исполнения есть в серии SIED, кроме SIED-M12NB-ZS-K-L?

В серии «Датчик положения SIED» — 30 позиций. У SIED-M12NB-ZS-K-L: размер — M12; электрическое подключение — 2-жильный, кабель; тип установки — не промывать; диапазон рабочего напряжения DC — 20 … 320 В. Другие варианты (размер: M18, M30) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIED-M12NB-ZS-K-L?

В блоке «Принадлежности» на этой странице: крепление (13). Например: SDA-12X1-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIED-M12NB-ZS-K-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIED; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIED-M12NB-ZS-K-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIED-M12NB-ZS-K-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIED-M12NB-ZS-K-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538268; ввоз официальный, с грузовой таможенной декларацией.
